5000KIT | 5000KIT AUTOMATION SET 15
МОНТАЖ
• Заблокируйте привод.
• Сделайте несколько полных циклов. Проверьте срабатывание выключателей конечных
положений. В случае, если конечные положения створок не соответствует требуемому,
произведите дополнительную регулировку положения упоров.

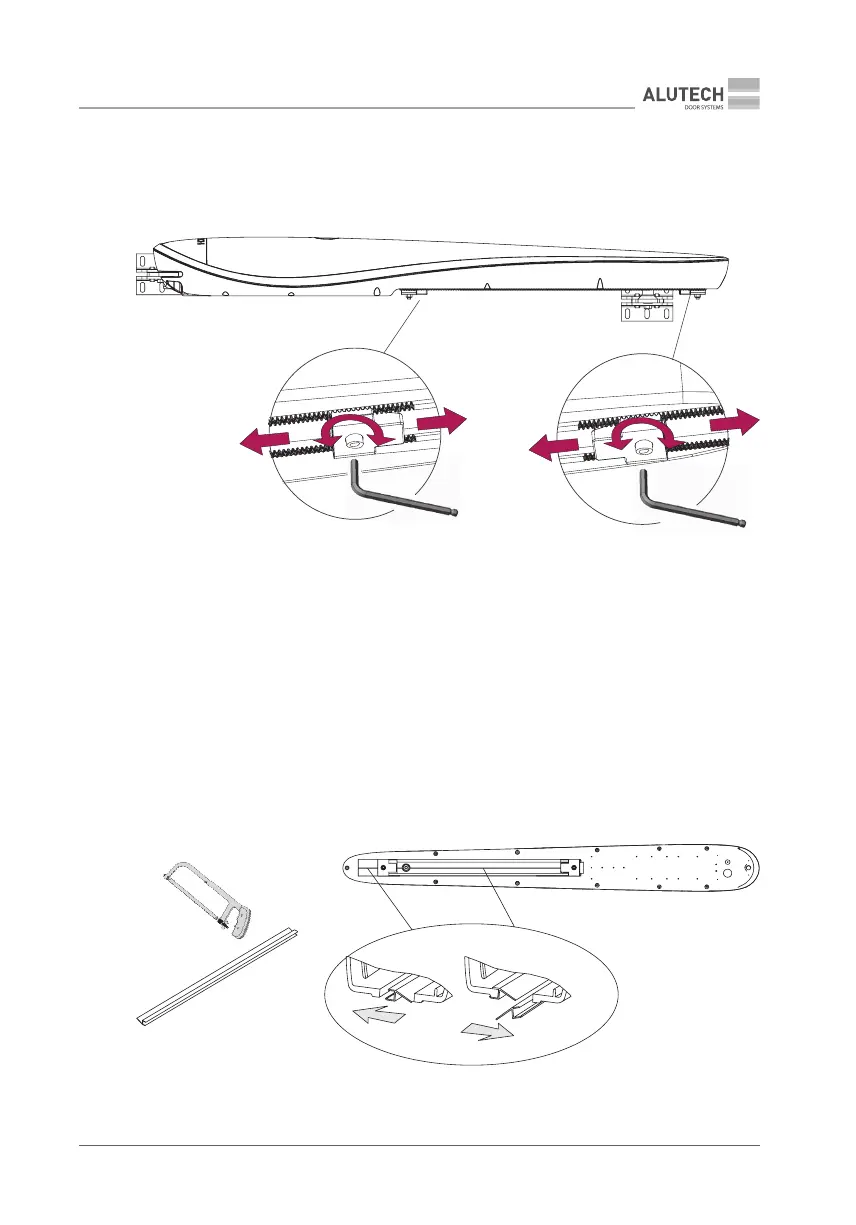

Рисунок 16. Регулировка механических упоров привода
4.5 УСТАНОВКА ЗАЩИТНОГО ПРОФИЛЯ
• Отключите питание привода.
• Отрежьте необходимую длину профиля (расстояние от переднего до заднего
механического упора).
• Наденьте профиль на края паза привода, оставшийся профиль используйте для
установки на открытые участки паза (рис. 17).
• Убедитесь, что установленный профиль не мешает нормальной работе привода
и срабатыванию выключателей, установленных в механических упорах.
Рисунок 17. Установка защитного профиля
