МОНТАЖ
>0°
>0°
!

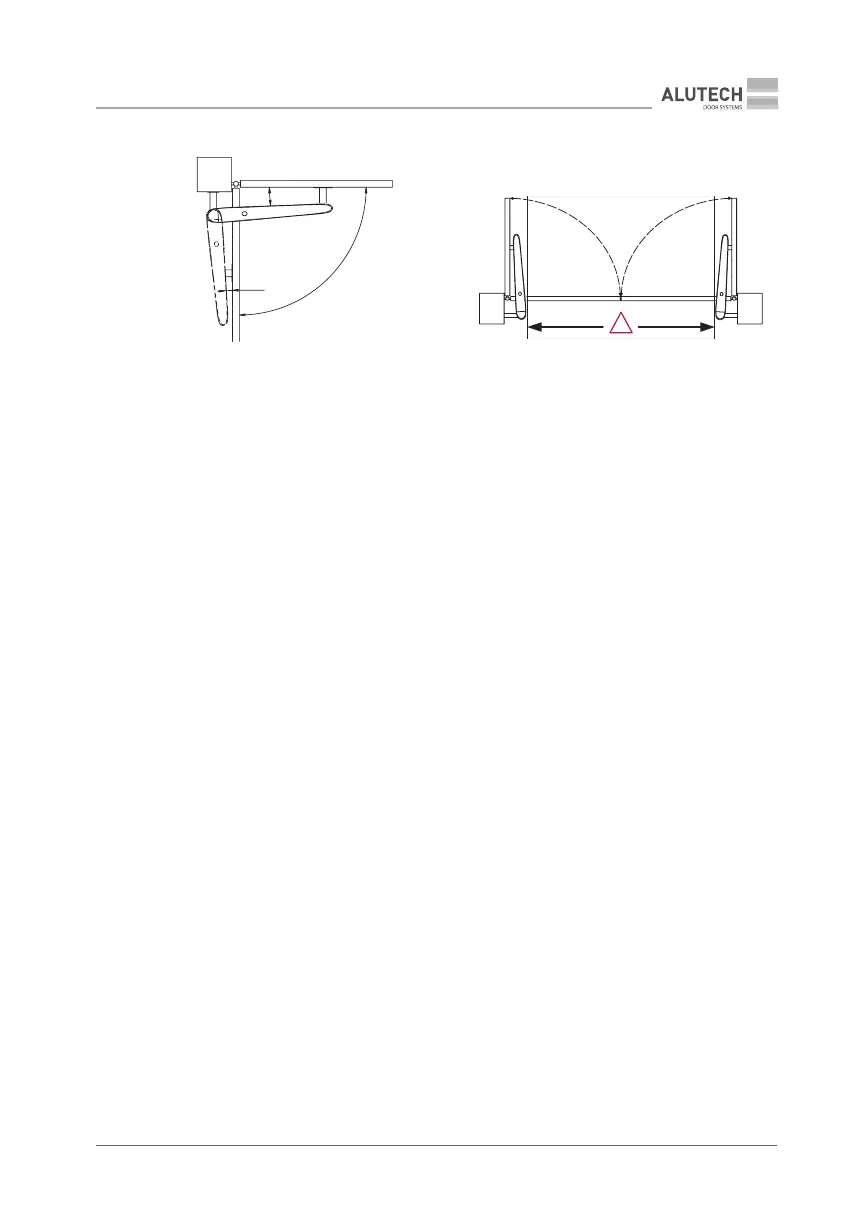

Малюнок 6. Умова розташування
двигуна відносно до стулки
Малюнок 7. Ширина проїзду
при відчиненні воріт назовні
4.2 МОНТАЖ ДВИГУНА
При відчиненні воріт усередину монтаж виконуйте при зачинених воротах. При відчиненні
воріт назовні монтаж виконуйте при відчинених на 90 ° воротах.
Рекомендована послідовність монтажу:
• визначивши монтажні розміри A і B та місце розміщення заднього кріплення на
стовпі, виберіть варіант збирання заднього кріплення (таб. 6, мал. 8). За необхідності
кронштейн заднього кріплення підріжте до потрібного розміру. У випадках,
якщо довжини кронштейна недостатньо, використовуйте підручні матеріали для
подовження заднього кріплення.
• Закріпіть заднє кріплення на стовпі, кріплення можна прикрутити або приварити до
стовпа (мал. 9). Переконайтеся, що кріплення встановлено горизонтально. Кріплення
повинне бути зібране та встановлено жорстко.
• Витримавши монтажний розмір W, закріпіть переднє кріплення на стулці (мал. 11).
Кріплення можна прикрутити або приварити до стулки (мал. 9). Встановлення
перевіряйте рівнем.
• Установіть двигун на заднє (мал. 12) і переднє (мал. 13) кріплення. Перед
установленням двигуна на переднє кріплення змастіть посадкову частину вилки
густим мастилом. Для встановлення двигуна на переднє кріплення розблокуйте
двигун (розділ «4.3. Ручне розблокування») і перемістіть стулку руками.
• При розблокованому двигуні переконайтеся, що рух стулки при відчиненні та
зачиненні здійснюється плавно, немає зіткнення двигуна зі стовпом і стулкою воріт.
Перевірте кут відчинення стулки. Не повинно бути тертя елементів ходової гайки
двигуна об корпус (мал. 14).
• Після перевірки монтажу двигуна закріпіть деталі переднього, заднього кріплень між
собою, використовуючи зварювання (мал. 10), вживіть заходів для захисту двигуна
від впливу зварювальних робіт. Захистіть місця зварювання від корозії захисним
покриттям.
