5000KIT | 5000KIT AUTOMATION SET 39
МОНТАЖ
A
W
C
B
α
E

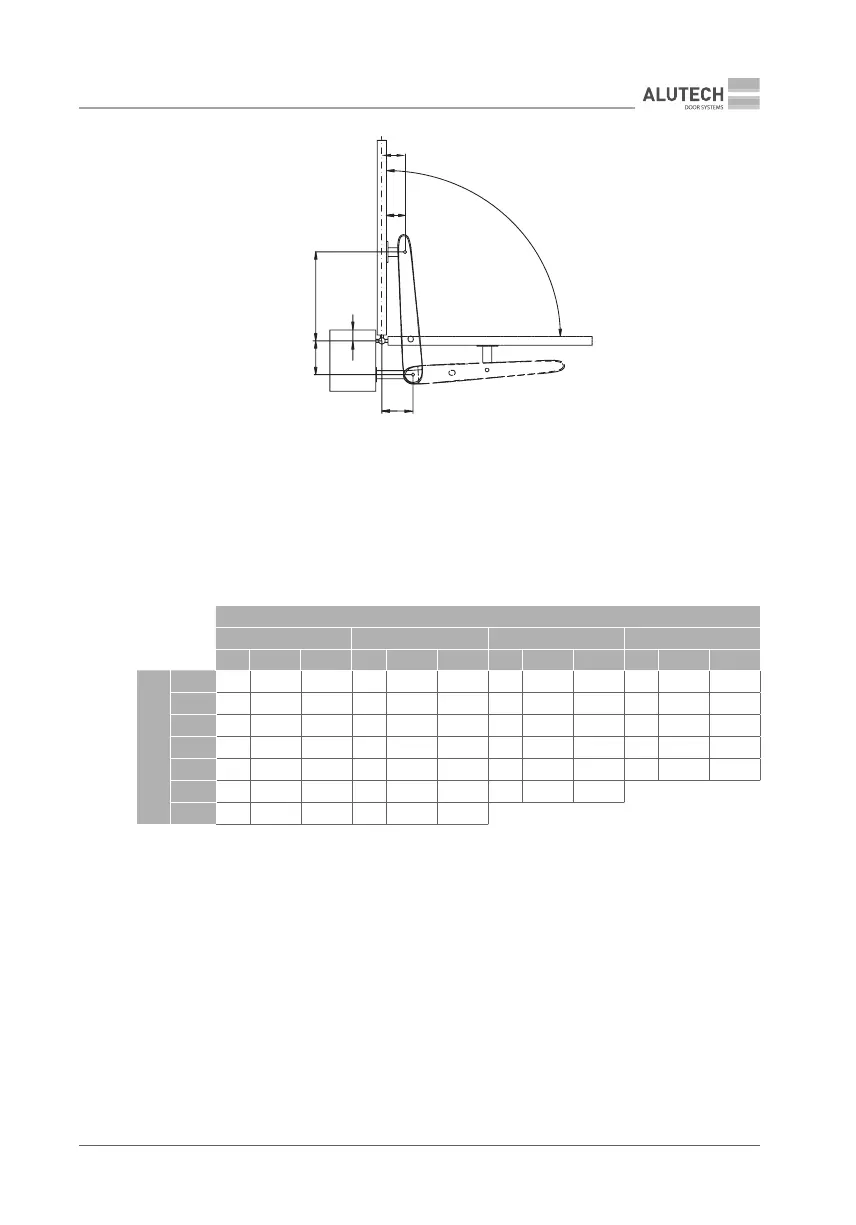

Малюнок 5. Монтажна схема при відчиненні воріт назовні
і — розміри між віссю завіси стулки (центр обертання стулки) і віссю встановлення двигуна
на заднє кріплення; C — розмір між віссю завіси стулки і краєм стовпа;
W — розмір між віссю завіси стулки і віссю встановлення двигуна на переднє кріплення;
E— розмір між краєм стулки та віссю встановлення двигуна на переднє кріплення
(мал. 8), мінімальний розмір Е = 134мм; α— кут відчинення стулки;
X— розмір між віссю завіси стулки (центр обертання стулки) і віссю
встановлення двигуна на переднє кріплення
A
170 190 210 230
α° C () W () α° C () W () α° C () W () α° C () W ()
B
170
90 − 40 750 95 − 40 735 100 − 40 715 100 − 40 725
170
90 − 20 750 95 − 20 735 100 − 20 715 100 − 20 725
170
90 0 750 95 0 735 100 0 715 100 0 725
190
90 20 750 95 20 735 100 20 735 95 20 725
210
90 40 750 95 40 735 95 40 745 90 40 725
230
90 60 750 95 60 760 90 60 740
250
90 80 760 90 80 760
Візьміть до уваги:
• розміри A і B повинні бути приблизно рівними, а довжина ходу S якомога більшою, щоб
забезпечити сталість швидкості та штовхального (тягового) зусилля під час руху стулки,
відповідно більш рівномірний хід стулки.
• Сума значень розмірів A і B приблизно дорівнює корисному ходу двигуна, необхідному
для відчинення стулки на кут α = 90 º.
• Необхідно приділяти особливої увагу розміру C і не допускати можливості зіткнення
двигуна із краєм стовпа.
• Повинна виконуватися умова B > X. Не допускати можливості зіткнення двигуна
зістулкоюворіт.
• При відчинених і зачинених воротах двигун повинен розташовуватися під кутом до
стулки (мал. 6).
• Врахуйте, що під час відчинення стулок назовні ширина проїзду може бути зменшена,
оскільки двигуни виступають у бік проїзду (мал. 7).
Таблиця 5
