Alutech AM-5000KIT - Монтажные Размеры

 5000KIT | 5000KIT AUTOMATION SET8
4.1 МОНТАЖНЫЕ РАЗМЕРЫ
С помощью монтажных размеров может быть приближенно определено место установки
заднего и переднего креплений привода.
а) б)
в) г)
C
B
A
W
E
α
X
A
W
B
C
E
α
X
B
A
W
C
E
α
X
C
B
E
α
W
A
X

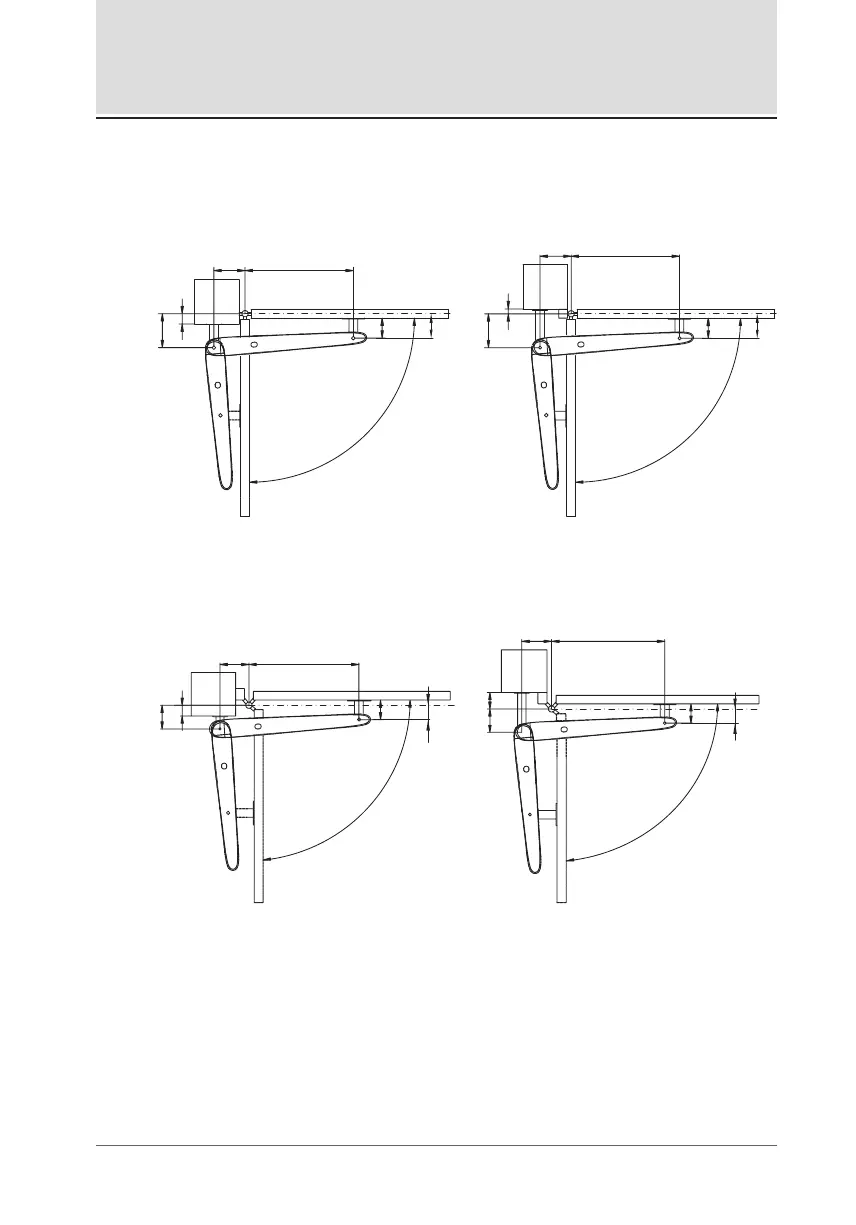

Рисунок 4. Монтажная схема при открытии ворот внутрь
a — с положительным  и осью петли, расположенной на центральной плоскости створки;
б — с отрицательным  и осью петли, расположенной на центральной плоскости створки;
в — с положительным  и осью петли, вынесенной за плоскость створки;
г — с отрицательным  и осью петли, вынесенной за плоскость створки
РУССКИЙ
