5000KIT | 5000KIT AUTOMATION SET10
МОНТАЖ
>0°
>0°
!

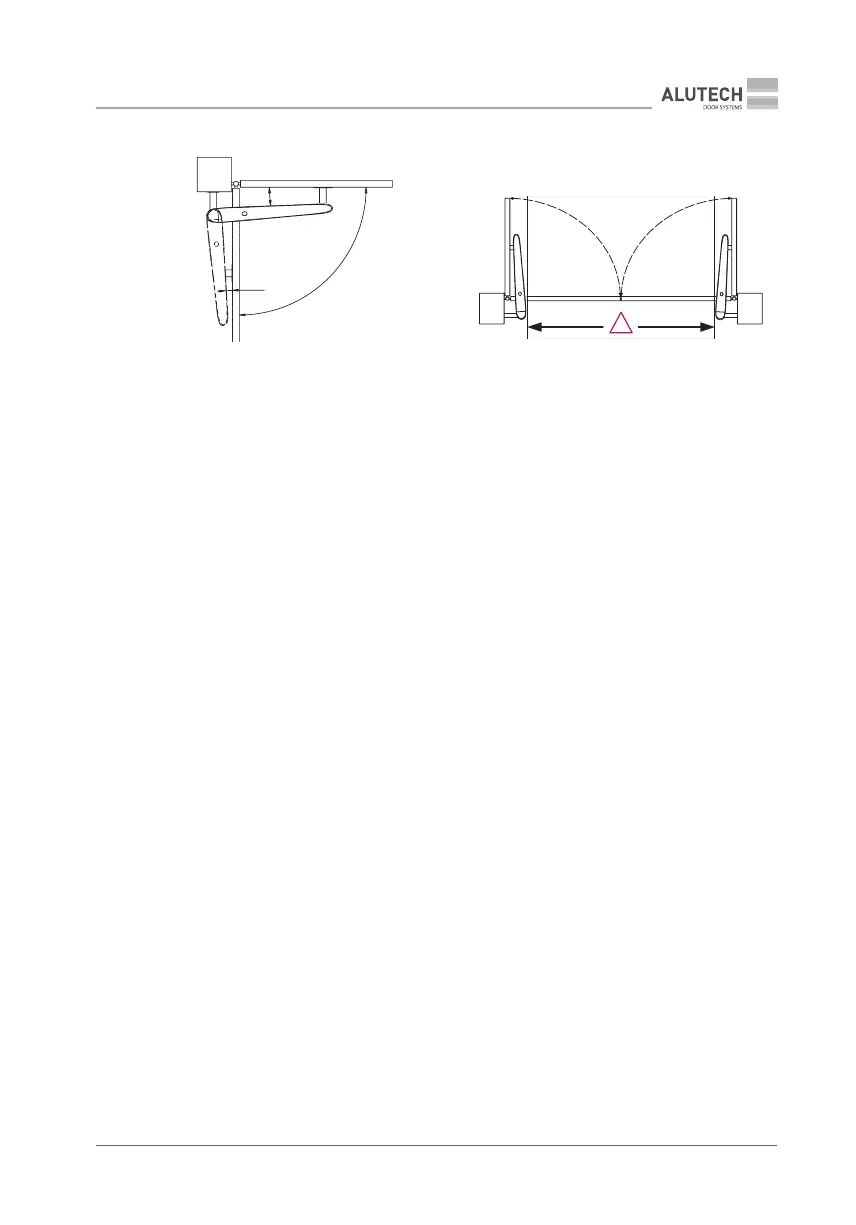

Рисунок 6. Условие расположения
привода относительно створки
Рисунок 7. Ширина проезда
при открытии ворот наружу
4.2 МОНТАЖ ПРИВОДА
При открытии ворот внутрь монтаж выполняйте при закрытых воротах. При открытии
ворот наружу монтаж выполняйте при открытых воротах.
Рекомендуемая последовательность монтажа:
• определив монтажные размеры A и B и место размещения заднего крепления
на столбе, выберите вариант сборки заднего крепления (таб. 6, рис. 8). При
необходимости кронштейн заднего крепления подрежьте до нужного размера.
В случаях если длины кронштейна не достаточно, используйте подручные материалы
для удлинения заднего крепления.
• Закрепите заднее крепление на столбе, крепление можно прикрутить или приварить
к столбу (рис. 9). Убедитесь, что крепление установлено горизонтально. Крепление
должно быть собрано и установлено жестко.
• Выдержав монтажный размер W, закрепите переднее крепление на створке (рис.11).
Длина переднего кронштейна регулируется (рис.8),при этом необходимо учитывать
условие > X. В случаях если длины кронштейна не достаточно, используйте
подручные материалы для удлинения переднего крепления. Крепление можно
прикрутить или приварить к створке (рис.9). Установку проверяйте уровнем.
• Установите привод на заднее (рис. 12) и переднее (рис. 13) крепления. Перед
установкой привода на переднее крепление, смажьте посадочную часть вилки густой
смазкой. Для установки привода на переднее крепление, разблокируйте привод
(раздел «4.3. Ручная разблокировка») и переместите створку руками.
• Механические упоры открытия и закрытия должны быть установлены согласно
указаниям раздела «4.4.Настройка конечных положений». Внимание! Упоры
не должны быть установлены за пределами зубцов на корпусе.
• При разблокированном приводе убедитесь, что движение створки при открытии
и закрытии осуществляется плавно, нет столкновения привода со столбом и створкой
ворот. Проверьте угол открытия створки. Не должно быть трения элементов ходовой
гайки привода о корпус (рис. 14).
• После проверки монтажа привода, закрепите детали переднего, заднего креплений
между собой, используя сварку (рис. 10), примите меры для защиты привода от
воздействия сварочных работ. Защитите места сварки от коррозии защитным
покрытием.
