БЛОК КЕРУВАННЯ
5. БЛОК КЕРУВАННЯ
Блок керування CUSD-1 складається з корпуса та електронного модуля MCSW (мал. 18).
5.1 МОДУЛЬ БЛОКА КЕРУВАННЯ
10A
FU1
HL4HL3
A1
-
+
CL
F
MCSW-3.3
XN3
X6
X9
L
NPE
L1
COM
L2
PE
L1
COM
L2
PE
FL
SL
COM
OP CL
SBS
Lc
NC
NO
SPED
PH1
PH2
PH.T
+24V
FU2
X1
X2
M1
X3
M2
XN2
XN1
X4
X13
X10
PEDOPSCL SBS PH1PH2
HL1HL2
X5
PE
M1
~
M2
~
Open (NO)
Close (NO)
Step-by-Step (NO)
Pedestrian (NO)
STOP (NC)
Photo1 (NC)
Photo2 (NC)
Lamp1
Lamp2

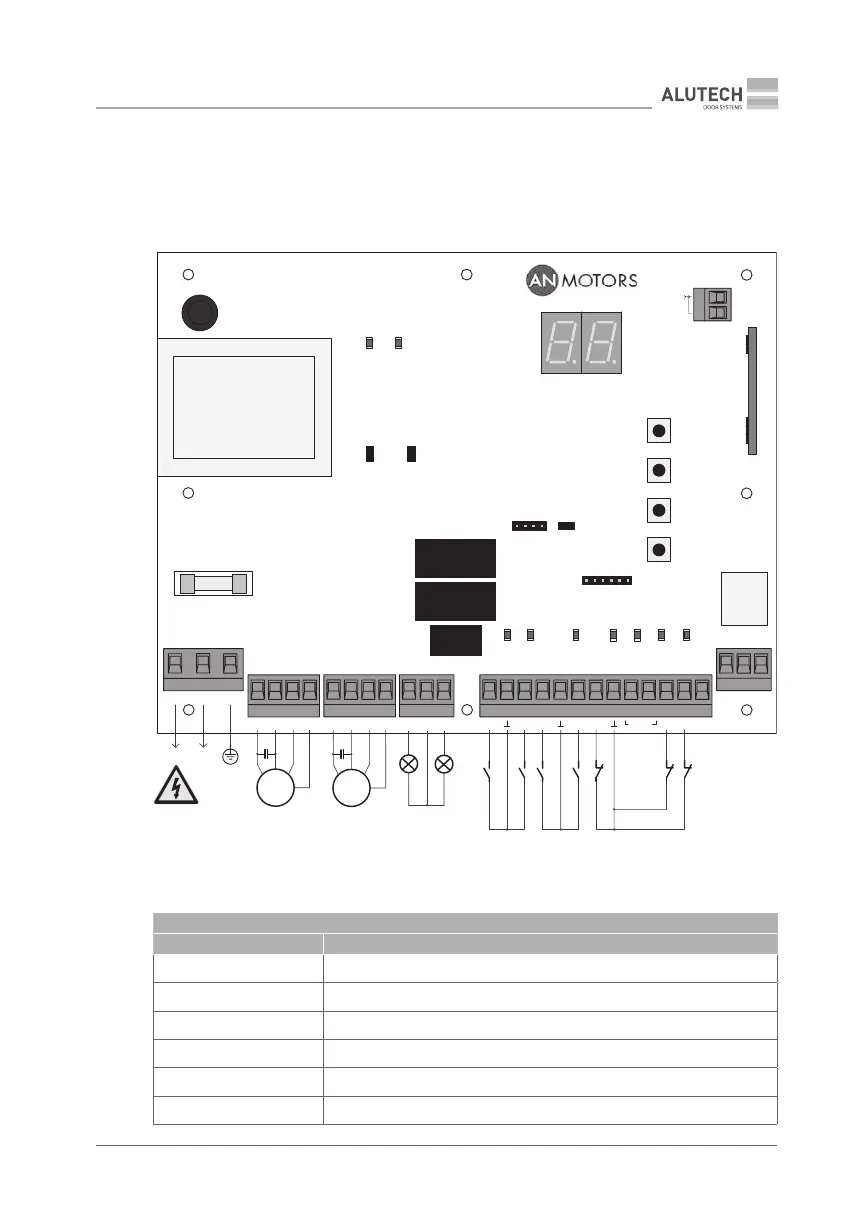

Малюнок 18. Модуль блока керування
ПЕРЕЛІК ЕЛЕМЕНТІВ МОДУЛЯ
ЕЛЕМЕНТ ПРИЗНАЧЕННЯ
А1 Модуль вбудованого приймача радіоуправління
F Кнопка налаштування параметрів роботи двигуна
+ Кнопка вибору значення налаштування у бік збільшення по кільцю
− Кнопка вибору значення налаштування у бік зменшення по кільцю
CL Кнопка скидання налаштувань і видалення пультів
FU1 Запобіжник високовольтної частини (F10A)
Таблиця 7
