БЛОК УПРАВЛЕНИЯ
5. БЛОК УПРАВЛЕНИЯ
Блок управления CUSD-1 состоит из корпуса и электронного модуля MCSW (рис. 18).
5.1 МОДУЛЬ БЛОКА УПРАВЛЕНИЯ
10A
FU1
HL4HL3
A1
-
+
CL
F
MCSW-3.3
XN3
X6
X9
L
NPE
L1
COM
L2
PE
L1
COM
L2
PE
FL
SL
COM
OP CL
SBS
Lc
NC
NO
SPED
PH1
PH2
PH.T
+24V
FU2
X1
X2
M1
X3
M2
XN2
XN1
X4
X13
X10
PEDOPSCL SBS PH1PH2
HL1HL2
X5
PE
M1
~
M2
~
Open (NO)
Close (NO)
Step-by-Step (NO)
Pedestrian (NO)
STOP (NC)
Photo1 (NC)
Photo2 (NC)
Lamp1
Lamp2

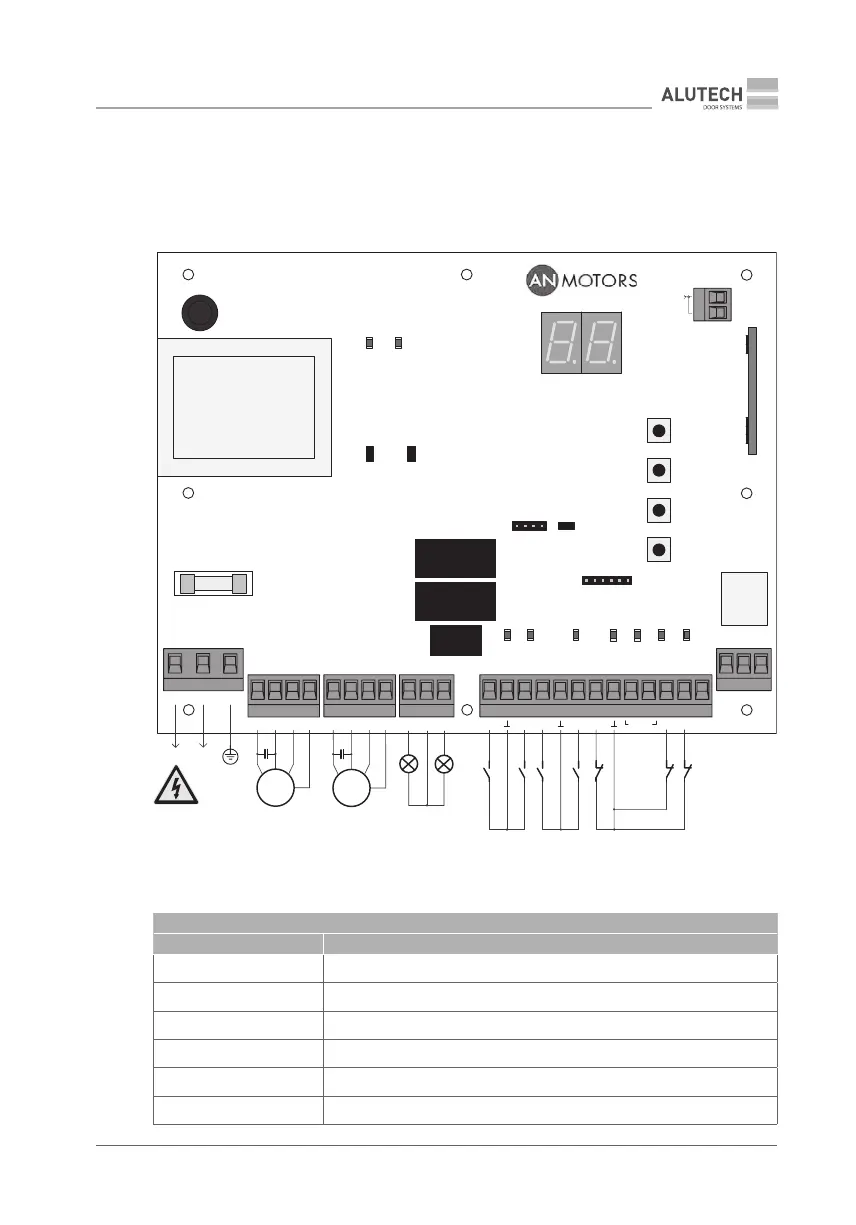

Рисунок 18. Модуль блока управления
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ МОДУЛЯ
ЭЛЕМЕНТ НАЗНАЧЕНИЕ
А1 Модуль встроенного приемника радиоуправления
F Кнопка настройки параметров работы привода
+ Кнопка выбора значения настройки в сторону увеличения по кольцу
− Кнопка выбора значения настройки в сторону уменьшения по кольцу
CL Кнопка сброса настроек и удаления пультов
FU1 Предохранитель высоковольтной части (F10 A)
Таблица 7
