5000KIT | 5000KIT AUTOMATION SET 7
МОНТАЖ
RG58
2×1
4×0,5
4×1,5
4×1,5
2×0,5
3×1,5
3
5
4 6
1 2
6

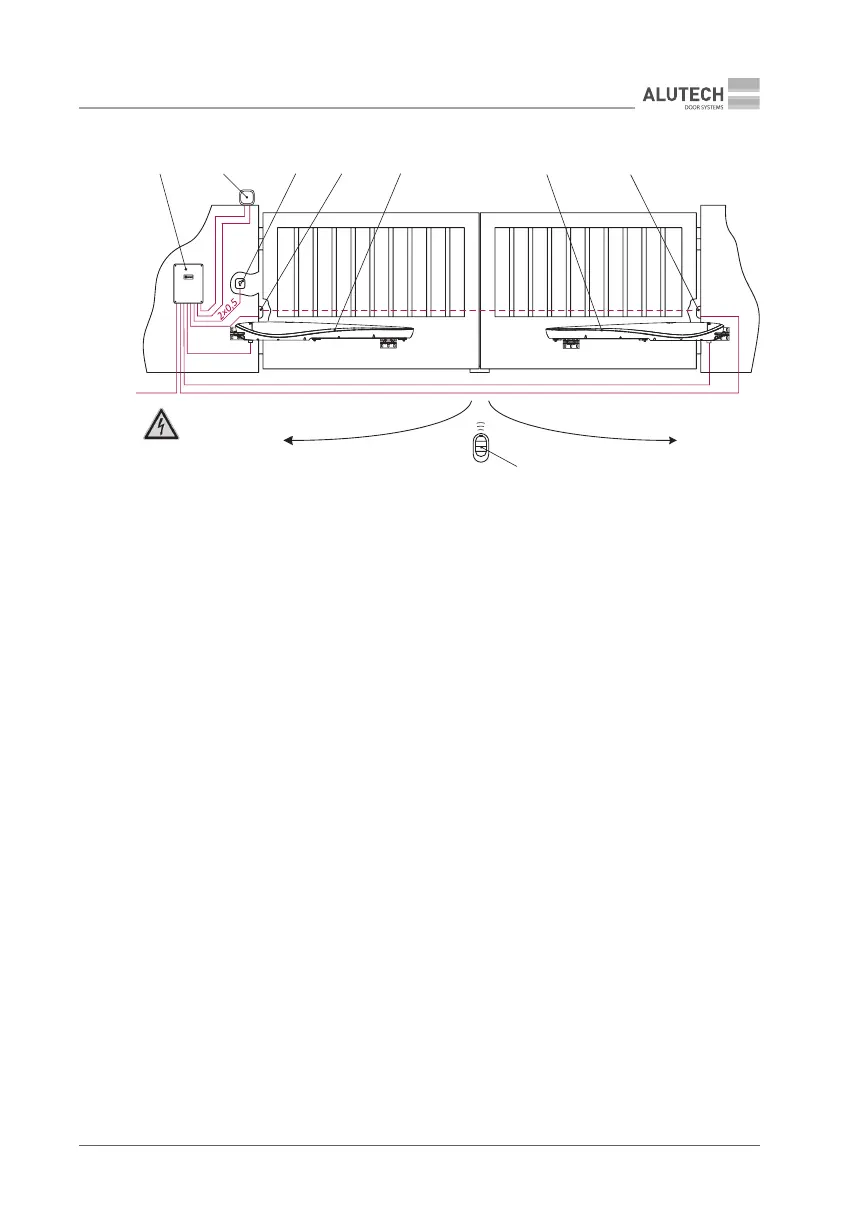

Рисунок 3. Типовая схема автоматизации двухстворчатых распашных ворот
(открытие ворот внутрь)
1 — первый привод (привод на створке, открывающейся первой); 2 — второй привод;
3 — блок управления; 4 — ключ-выключатель или цифровая клавиатура с внешней территории;
5 — лампа со встроенной антенной;
6 — фотоэлементы на столбе (или стене) с внешней территории. Рекомендуется также устанавливать
стойки с фотоэлементами, обеспечивающих безопасность в зоне открытия ворот;
7 — пульт радиоуправления
4. МОНТАЖ
Y
Монтаж привода должен вестись с соблюдением правильного расположения
и тщательной выверкой относительно ворот.
Убедитесь, что монтажные размеры и углы соответствуют конструкции ворот, створок и пе-
тель. Метизы (дюбели, скобы и т. п.) для монтажа привода должны обеспечивать надежное
и прочное крепление, не должно быть расшатывания во время эксплуатации. Следите за
тем, чтобы при монтаже привода они не находились слишком близко к краю столба.
Оптимальной высотой монтажа привода является размещение посередине высоты створ-
ки. Не устанавливайте привод у самой земли (минимальное расстояние до земли 300 мм).
Привод должен размещаться горизонтально.
Место установки крепления на створке должно быть достаточно прочным, чтобы нагрузка
эффективно распределялась по конструкции створки.
В случае проведения сварочных работ нужно принять меры, чтобы привод и элементы
ворот не повредились из-за сварочных искр или брызг.
После монтажа удалите с элементов крепления привода и ворот остаточный материал
от слесарных и сварочных работ. В случае проведения сварочных работ примите меры
защиты мест сварки от коррозии.
Блок управления монтируйте кабельными вводами вниз, чтобы не проникала вода.
