 5000KIT | 5000KIT AUTOMATION SET20
БЛОК УПРАВЛЕНИЯ
X13 PH.T —
Выход для автоматической проверки работы () устройств
подключенных к входам «PH1» и / или «PH2»; рис. 20 — подключение
фотоэлементов для реализации ; включение работы
выхода описано в разделе «7. Настройка параметров работы»;
до начала движения при кратковременном отключении, затем
включении питания передатчика фотоэлементов выполняется
автоматическая проверка работы фотоэлементов
X10
Lc — Общий контакт для схемы подключения электрического замка
NO —
Нормально-открытый релейный контакт (NO) для схемы
подключения электромеханического замка (рис. 21); нагрузка
контактов не более 5А 250ВAC / 28ВDC; включение работы выхода
описано в разделе «7. Настройка параметров работы»
NC
—
Нормально-закрытый контакт (NC) для схемы подключения
электромагнитного замка (рис. 22); нагрузка контактов не более
5А 250ВAC / 28ВDC; включение работы выхода описано в разделе
«7. Настройка параметров работы»
X9
—
Внешняя радиоантенна
RG58
L1
COM
L2
PE
M
~
L1
L2
N
X2
X3
XN1
XN 2
N
L 1
L 2

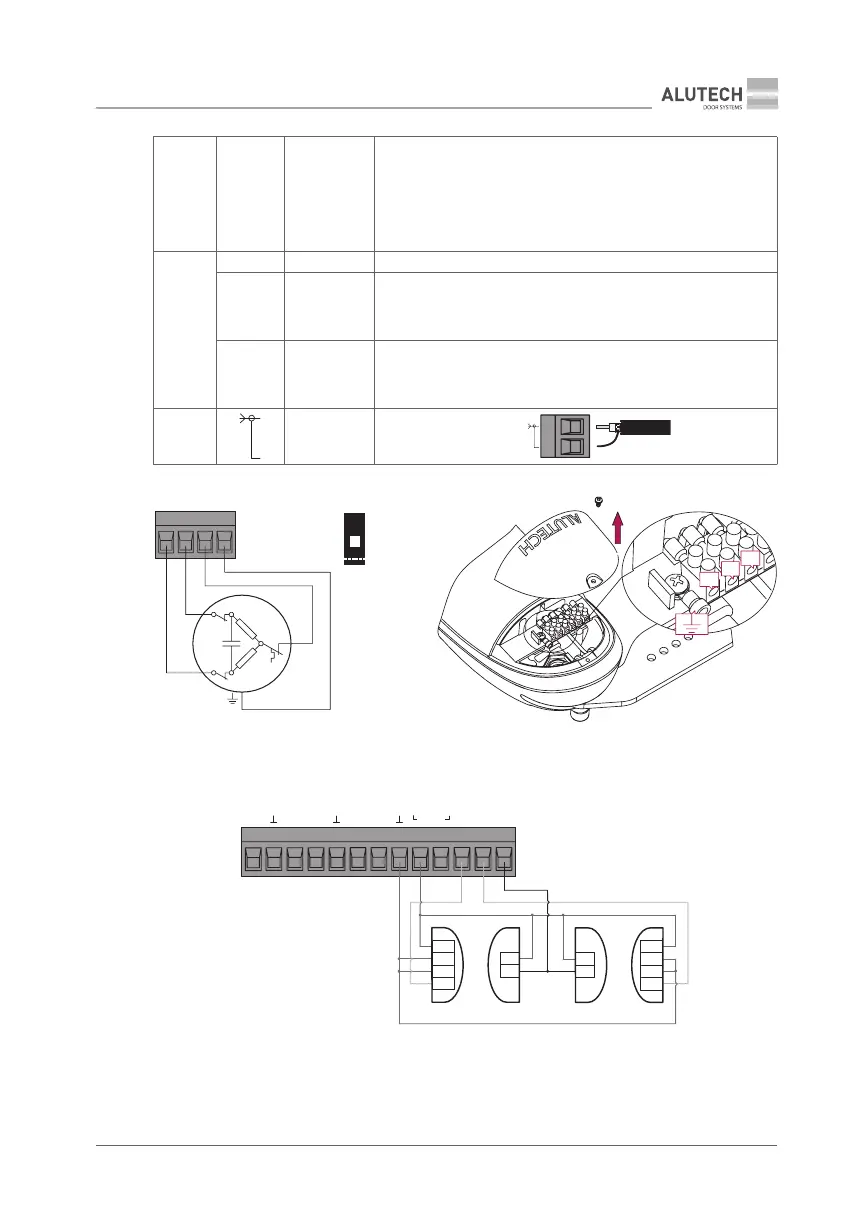

Рисунок 19. Подключение привода -5000 к модулю.
Перемычки XN1 и XN2 модуля должны быть установлены (контакты замкнуты)!
OP CL SBS
SPED
PH1PH2
PH.T
+24V
NC
+
-
TX1RX1
+
-
GND
NC
+
-
TX2RX2
+
-
GND
X13
Рисунок 20. Подключение устройств безопасности (фотоэлементов)
при реализации автоматической проверки их работы ()
TX1 и RX1 — передатчик и приемник фотоэлементов для безопасности закрытия;
TX2 и RX2 — передатчик и приемник фотоэлементов для безопасности открытия
