БЛОК КЕРУВАННЯ
X13 PH.T —
Вихід для автоматичної перевірки роботи () пристроїв,
підключених до входів «PH1» і / або «PH2»;
мал. 20 — підключення фотоелементів для реалізації ;
включення роботи виходу описано в розділі «7. Налаштування
параметрів роботи»; до початку руху при короткочасному
відключенні, потім включенні живлення передавача фотоелементів
виконується автоматична перевірка роботи фотоелементів
X10
Lc — Загальний контакт для схеми підключення електричного замка
NO —
Нормально-відкритий релейний контакт (NO) для схеми
підключення електромеханічного замка (мал. 21);
навантаження контактів не більше 5А 250ВAC / 28ВDC;
включення роботи виходу описано в розділі «7. Налаштування
параметрів роботи»
NC —
Нормально-закритий контакт (NC) для схеми підключення
електромагнітного замка (мал. 22); навантаження контактів
не більше 5А 250ВAC/28ВDC; включення роботи виходу описано
в розділі «7. Налаштування параметрів роботи»
X9
—
Зовнішня радіоантена
RG58
M
~
L1
L2
N
X2
X3
XN1
XN 2
N
L
1
L
2

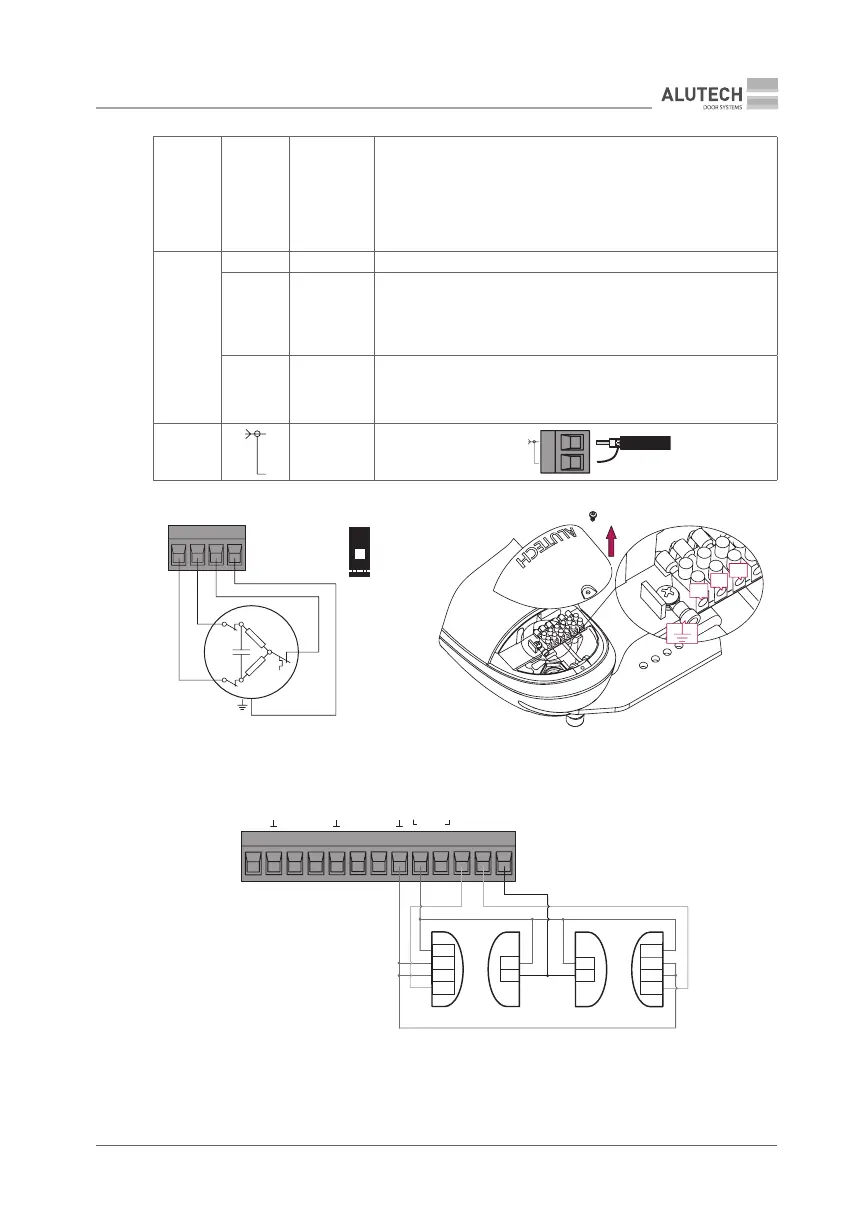

Малюнок 19. Підключення двигуна -5000 до модуля.
Перемички XN1 і XN2 модуля повинні бути встановлені (контакти замкнені)!
OP CL SBS
SPED
PH1PH2
PH.T
+24V
NC
+
-
TX1RX1
+
-
GND
NC
+
-
TX2RX2
+
-
GND
X13
Малюнок 20. Підключення пристроїв безпеки (фотоелементів)
при реалізації автоматичної перевірки їх роботи (Фототест)
TX1 і RX1 — передавач і приймач фотоелементів для безпеки зачинення;
TX2 і RX2 — передавач і приймач фотоелементів для безпеки відчинення
