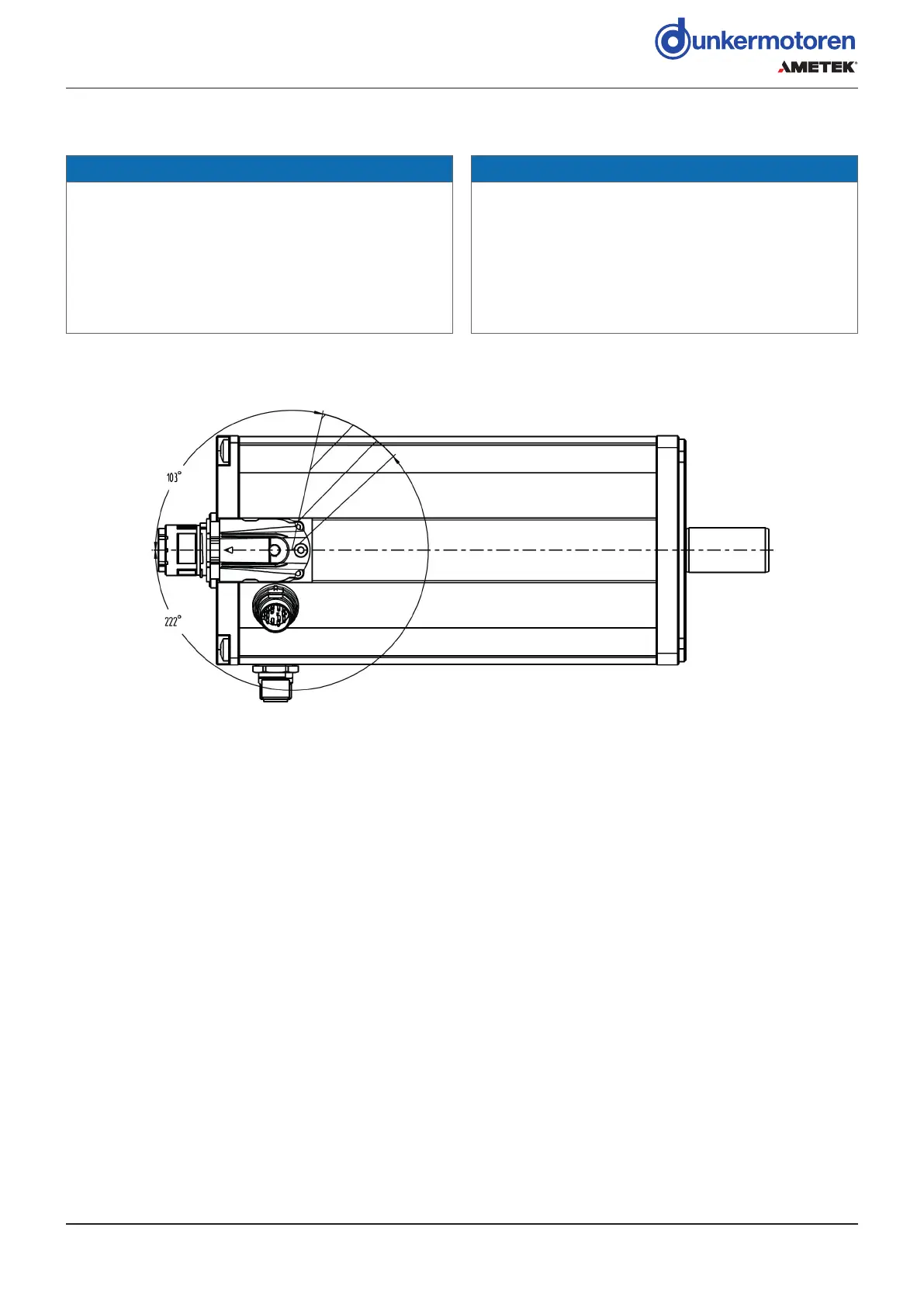

Winkelposition Leistungsversorgung
ACHTUNG
Kurzschluss
Verdrehen des M23-Anschlusssteckers über einen
Drehwinkel von +222°/-103° hinaus kann zu Kurz-
schluss, Körperschluss oder einer Fehlfunktion durch
gelöste Litzen an den Schraubstellen führen.
X
Drehen Sie den Stecker maximal um +222°/-103°.
X
Ändern Sie die Winkellage des Motorsteckers schritt-
weise durch direktes Drehen. Ein Lösen oder Anziehen
von Schrauben ist nicht notwendig.
Angle Position Power Supply
NOTICE
Short circuit
Twisting of the M23 connector beyond a rotating angle
of +222°/-103° may cause short circuit, body contact
or malfunction from loosened leads at the screwing
points.
X
Turn the connector by up to +222°/-103°.
X
Change the angle position of the motor connector
step by step by direct turning. There are no screws
that need to be loosened or tightened.
