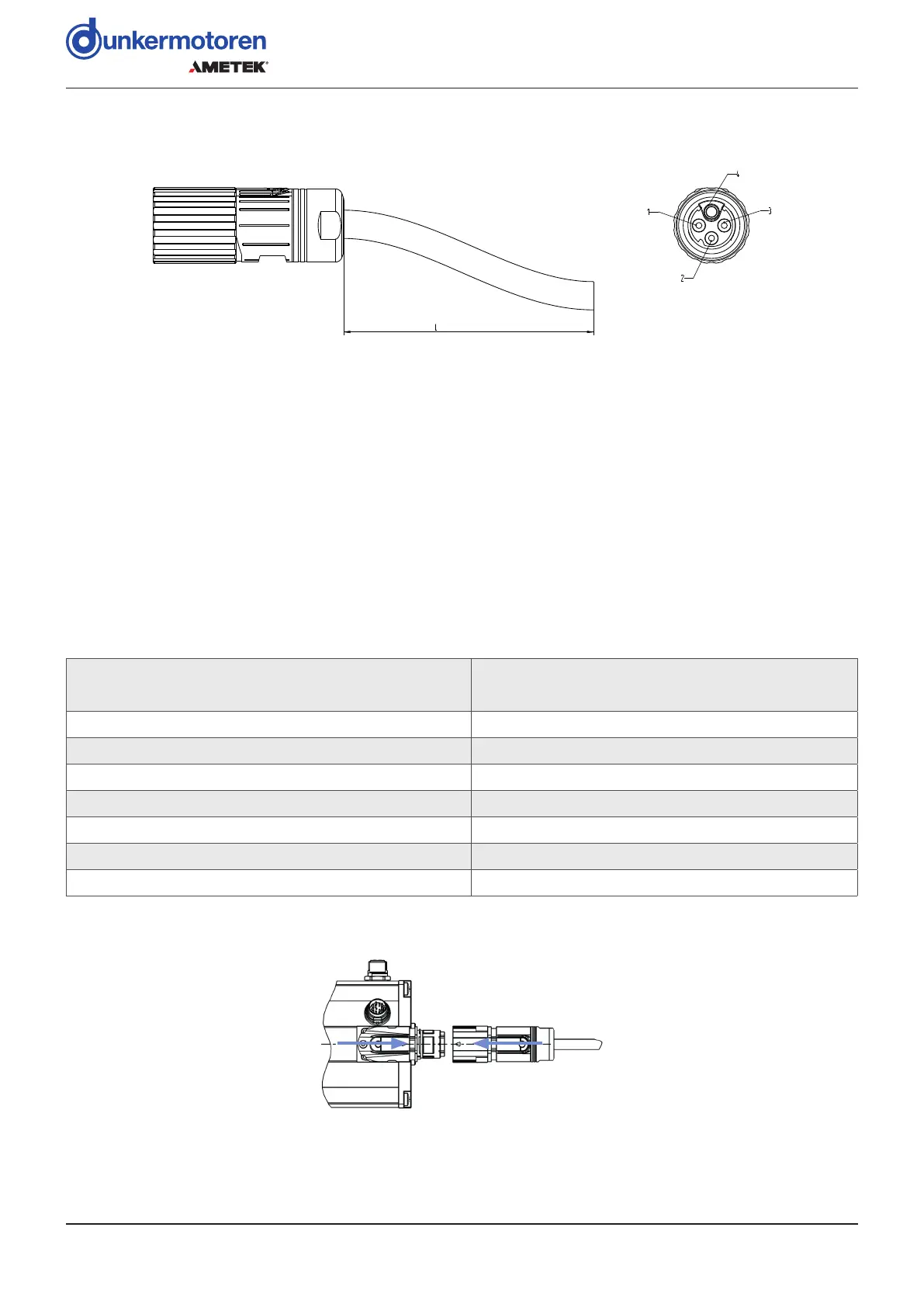

8.3.1.2 Gegenstecker Leistungsversorgung
Für die Motoren mit 4-poligem Anschlussstecker stehen
passende, vorkonfektionierte Anschlussleitungen zur Ver-
fügung.
Um das Anschlusskabel ordnungsgemäß am Stecker an-
zubringen, achten Sie bitte auf die Codierung im Stecker
und Anschlusskabel.
Die Leitungen sind auf einer Seite mit dem entsprechen-
den Stecker anschlussfertig konfektioniert. Auf der ande-
ren Seite sind die Leitungen glatt abgeschnitten.
Verschiedenen Leitungslängen sind ab Lager verfügbar:
8.3.1.1 Motor mit Anschlusskabel verbinden
X
Verbinden Sie den Motor mit der Anschlussleitung,
beachten Sie zur Ausrichtung die Pfeile auf beiden
Komponenten.
8.3.1.2 Mating Connector Power Supply
Matching pre-fabricated connection cables are available
for the motors with a 4-pin connector.
To properly attach the connection cable to the plug, plea-
se pay attention to the coding in the plug and connection
cable.
The cables are assembled on one side with the corre-
sponding plug ready for connection. The other cable end
is smoothly cut off.
Different cable lengths are available ex stock:
Cable length L/
Leitungslänge L
Order number/
Bestellnummer
0,5 m 27573.40665
1 m 27573.40664
2 m 27573.40666
3 m 27573.40660
6 m 27573.40662
10 m 27573.40661
15 m 27573.40663
8.3.1.1 Connecting Motor to Connection Cable
X
Connect the motor to the connection cable. Observe
the arrows on both components for alignment.
