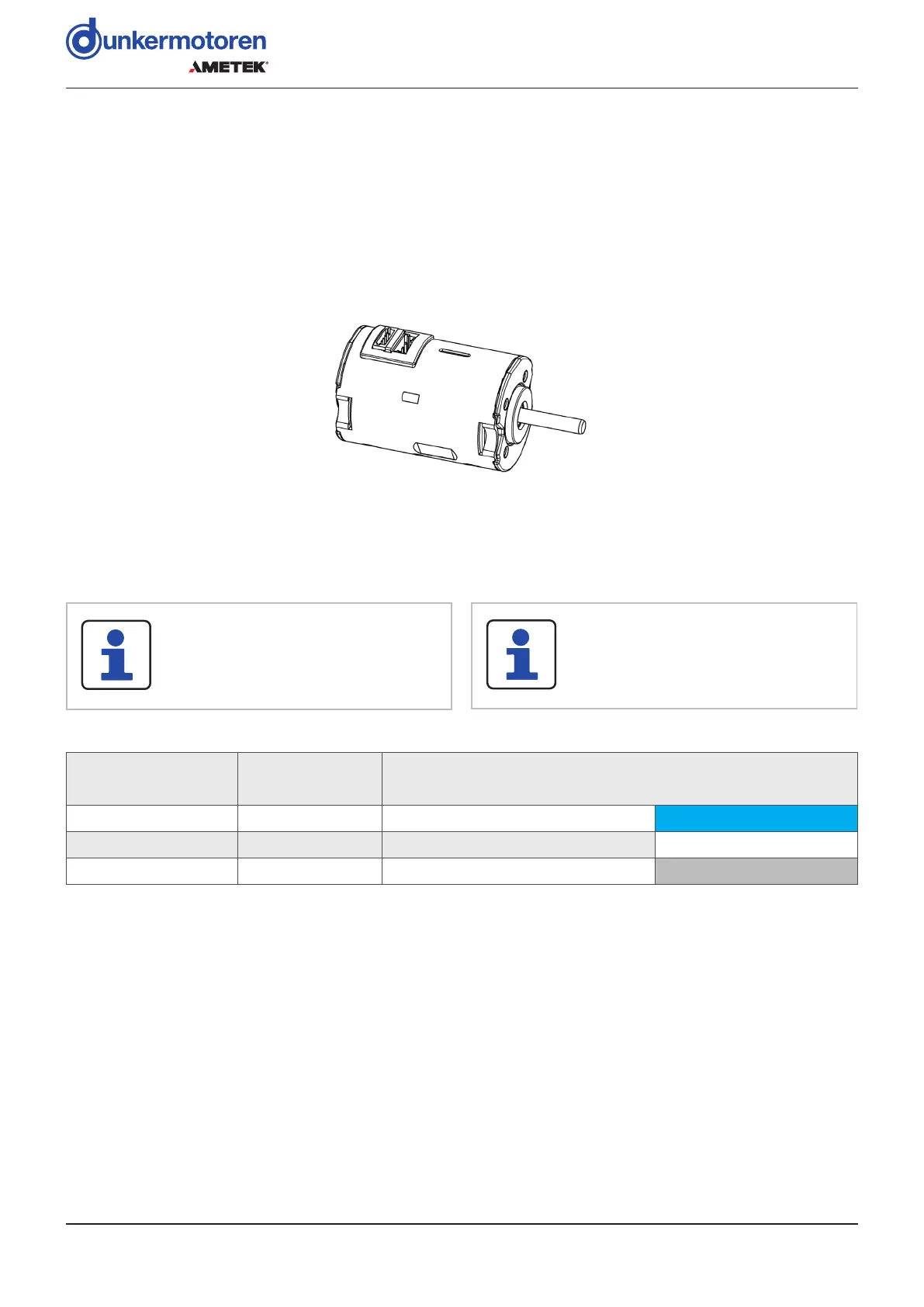

7.2 BG 32 dCore − Steckerausführung
7.2.1 Leistungsversorgung
Der 3-polige Stecker dient zur Leistungsversorgung des
Motors.
Stecker, Fa. JST, S3B-EH
Anschluss über 3-poligen Stecker für Motor
Bei dieser Pin- bzw. Litzenbelegung
handelt es sich um die Standard-Be-
legung. Führend ist die auf der Motor-
zeichnung angegebene Pinbelegung.
7.2 BG 32 dCore − Connector Version
7.2.1 Power Supply
The 3-pin plug is for the motor power supply.
Connector, Fa. JST, S3B-EH
Connection via 3-pin connector for motor
This pin or lead assignment is the
standard pin assignment. Leading is
the pin assignment shown in the motor
drawing.
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour
(1)
/
Litzenfarbe
(1)
Winding, Pin 3 Phase A
blue/ blau
Winding, Pin 2 Phase B
white/ weiß
Winding, Pin 1 Phase C
grey/ grau
(1)
With standard connector./
Mit Standard-Stecker.
