Page/Seite 96 / 102 BG XX dCore Version 18-04-2023

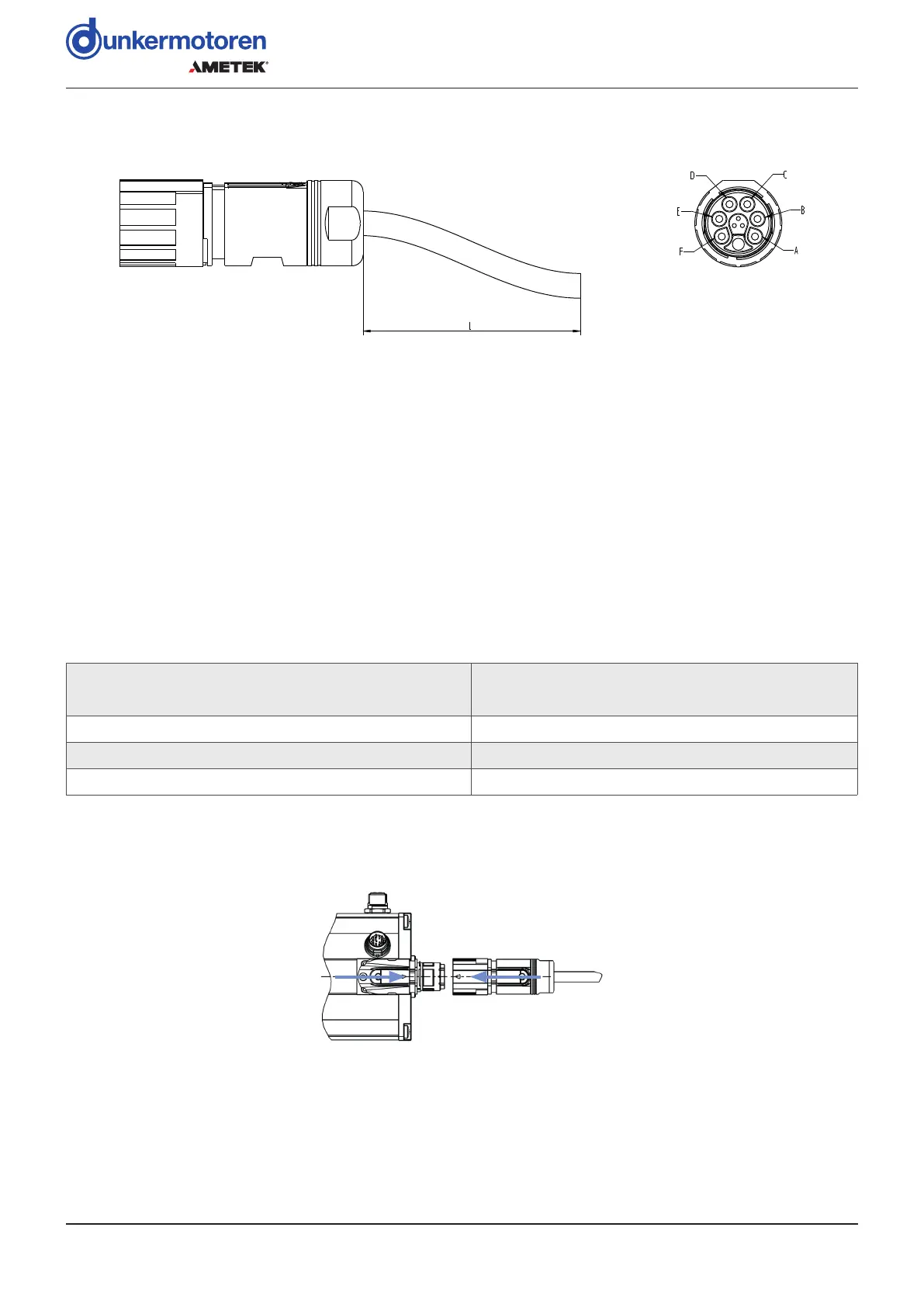

8.4.1.1 Motor mit Anschlusskabel verbinden
X
Verbinden Sie den Motor mit der Anschlussleitung,
beachten Sie zur Ausrichtung die Pfeile auf beiden
Komponenten.
8.4.1.2 Gegenstecker Leistungsversorgung
Für die Motoren mit 6-poligem Anschlussstecker stehen
passende, vorkonfektionierte Anschlussleitungen zur Ver-
fügung.
Um das Anschlusskabel ordnungsgemäß am Stecker an-
zubringen, achten Sie bitte auf die Codierung im Stecker
und Anschlusskabel.
Die Leitungen sind auf einer Seite mit dem entsprechen-
den Stecker anschlussfertig konfektioniert. Auf der ande-
ren Seite sind die Leitungen glatt abgeschnitten.
Verschiedenen Leitungslängen sind ab Lager verfügbar:
8.4.1.1 Connecting Motor to Connection Cable
X
Connect the motor to the connection cable. Observe
the arrows on both components for alignment.
8.4.1.2 Mating Connector Power Supply
Matching pre-fabricated connection cables are available
for the motors with a 6-pin connector.
To properly attach the connection cable to the plug, plea-
se pay attention to the coding in the plug and connection
cable.
The cables are assembled on one side with the corre-
sponding plug ready for connection. The other cable end
is smoothly cut off.
Different cable lengths are available ex stock:
Cable length L/
Leitungslänge L
Order number/
Bestellnummer
1,5 m 27573.41530
3 m 27573.41531
10 m 27573.41532
Hier wird bewusst auf
Erweiterung dCore
verzichtet, weil kein MR1
sondern IQ Encoder.
