Page/Seite 78 / 102 BG XX dCore Version 18-04-2023
7.13 BG 95 dCore
7.13.1 Leistungsversorgung
Der 6-polige Motorstecker dient zur Leistungsversorgung
des Motors.

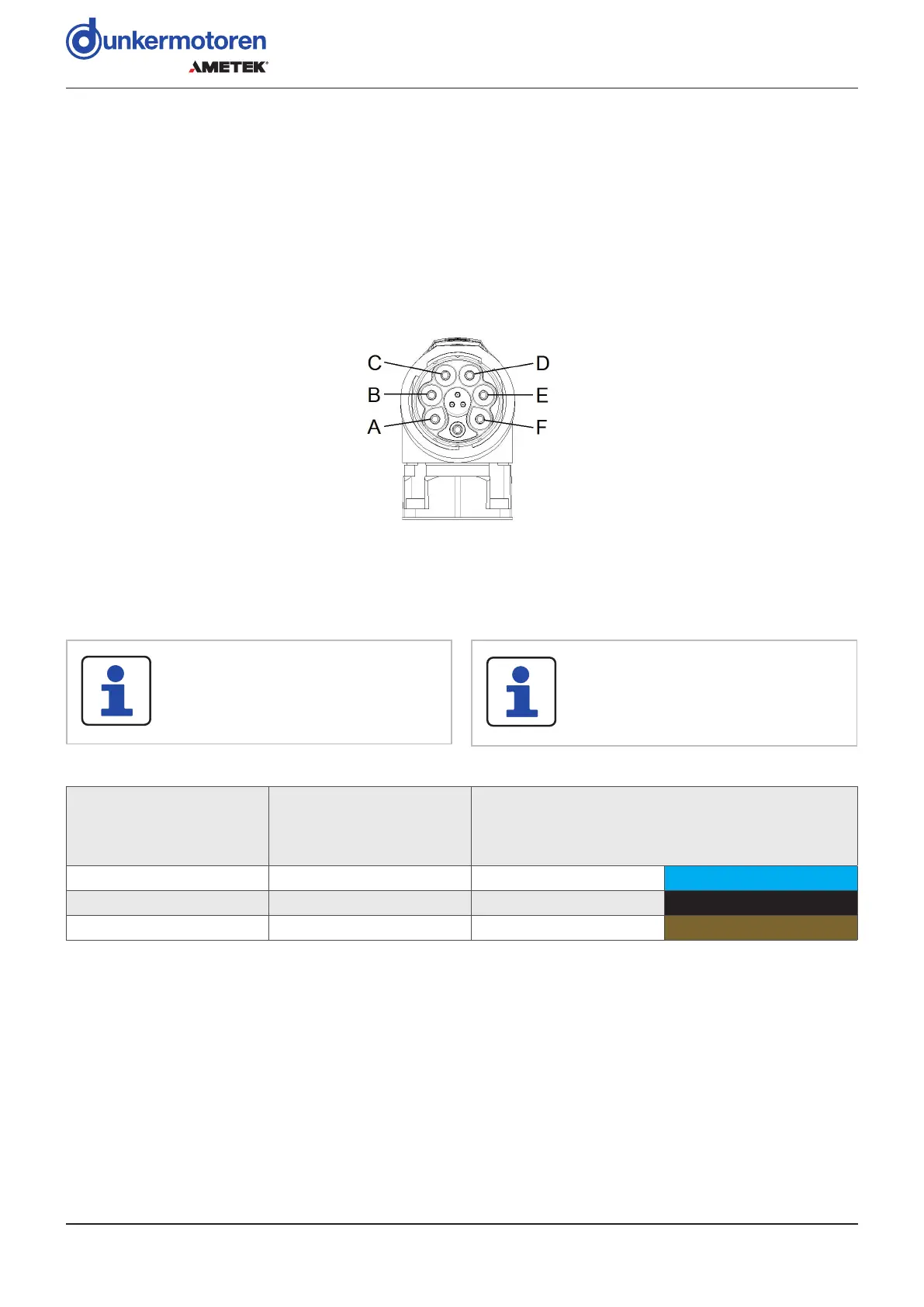

Rundstecker M23, Fa. Intercontec, Serie 723 htec
Anschluss über 6-poligen Stecker für Motor
Bei dieser Pin- bzw. Litzenbelegung
handelt es sich um die Standard-Be-
legung. Führend ist die auf der Motor-
zeichnung angegebene Pinbelegung.
7.13 BG 95 dCore
7.13.1 Power Supply
The 6-pin motor connector serves to supply the motor
with power.
Round connector M23, Intercontec, series 723 htec
Connection via 6-pin connector for motor
This pin or lead assignment is the
standard pin assignment. Leading is
the pin assignment shown in the motor
drawing.
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour of the connection cable with 6-pin
connector
(1)
/
Litzenfarbe der Anschlussleitung mit 6-poligem
Stecker
(1)
Pin B+E Phase A
blue/ blau
Pin C+F Phase B
black/ schwarz
Pin A+D Phase C
brown/ braun
(1)
With standard connector./
Mit Standard-Stecker.
