4.5 Kommutierung

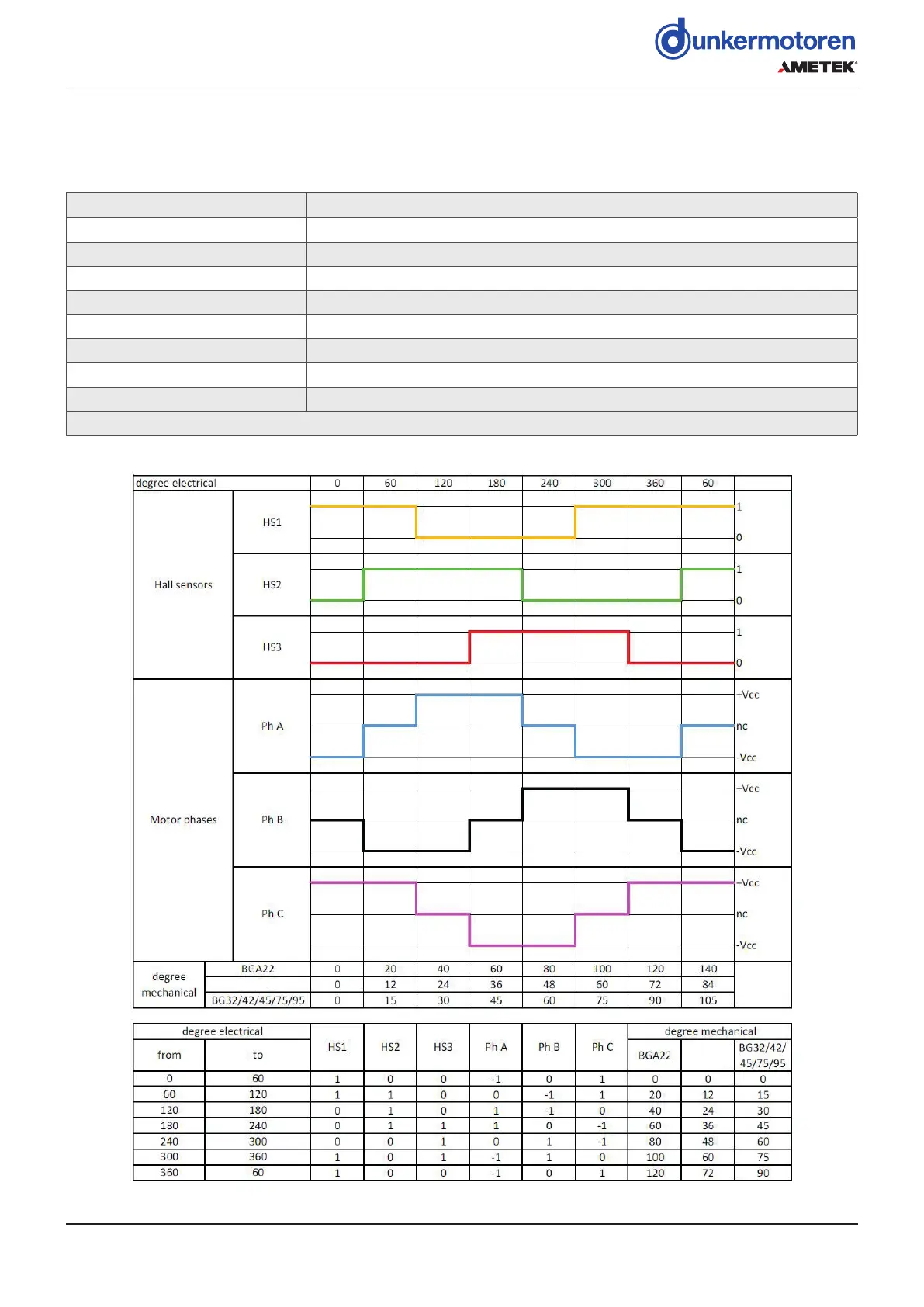

Folgende Abbildung zeigt die Motortypen für Rechtslauf.
4.5 Commutation
The following figure shows the respective motor types for
Clockwise.
Motor series/ Motorbaureihe Clockwise/ Rechtslauf
BGA 22 18 pulses/revolution/ 18 Pulse/Umdrehung
BG 32 24 pulses/revolution/ 24 Pulse/Umdrehung
BG 42 24 pulses/revolution/ 24 Pulse/Umdrehung
BG 45 24 pulses/revolution/ 24 Pulse/Umdrehung
BG 65 30 pulses/revolution/ 30 Pulse/Umdrehung
BG 66 30 pulses/revolution/ 30 Pulse/Umdrehung
BG 75 24 pulses/revolution/ 24 Pulse/Umdrehung
BG 95 24 pulses/revolution/ 24 Pulse/Umdrehung
Hall sensor sequence in 3x 120°el./ Hallsensor-Folge in 3x 120°el.: HS1, HS2, HS3
BG 65/BG 66 dCore
BG 65/
BG 66 dCore
