Page/Seite 76 / 102 BG XX dCore Version 18-04-2023

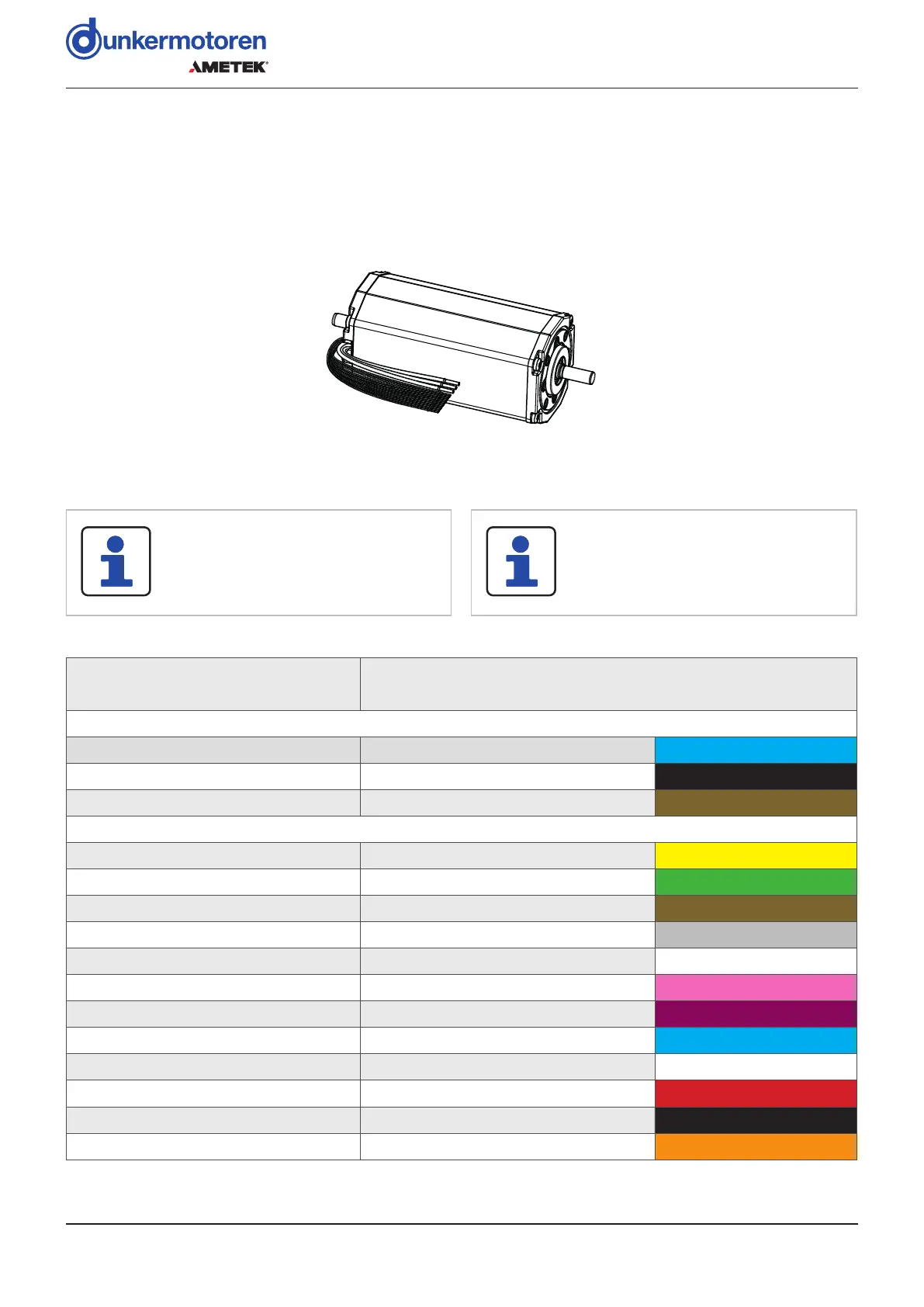

7.11 BG 66 dCore − Litzenausführung
7.11.1 Leistungs- und Logikversorgung
Das 14-adrige Kabel dient zur Leistungs- und Logikver-
sorgung des Motors.
Anschluss über Litzen
Bei dieser Pin- bzw. Litzenbelegung
handelt es sich um die Standard-Be-
legung. Führend ist die auf der Motor-
zeichnung angegebene Pinbelegung.
7.11 BG 66 dCore − Wire version
7.11.1 Power and Logic Supply
The 14-core cable is used for power and logic supply of
the motor.
Connection via stranded wires
This pin or lead assignment is the
standard pin assignment. Leading is
the pin assignment shown in the motor
drawing.
Connection/
Anschluss
Lead colour
(1)
/
Litzenfarbe
(1)
Motorwinding/Motorwicklung AWG16
Phase A
blue/ blau
Phase B
black/ schwarz
Phase C
brown/ braun
Hallsignal / Encoder AWG28
Hall 1
yellow/ gelb
Hall 2
green/ grün
Hall 3
brown/ braun
A
grey/ grau
A/
transparent/transparent
B
pink/ rosa
B/
violet/ violett
I
blue/ blau
I/
white/ weiß
U EL
red/ rot
GND EL
black/ schwarz
NTC
orange/ orange
(1)
With standard connector./
Mit Standard-Stecker.
