Ametek dunkermotoren BG dCore Series - Mating Connector with Connection Cable; Connecting Motor to Connection Cable; Gegenstecker mit Anschlussleitung; Motor mit Anschlusskabel Verbinden

Version 18-04-2023 BG XX dCore Page/Seite 89 / 102

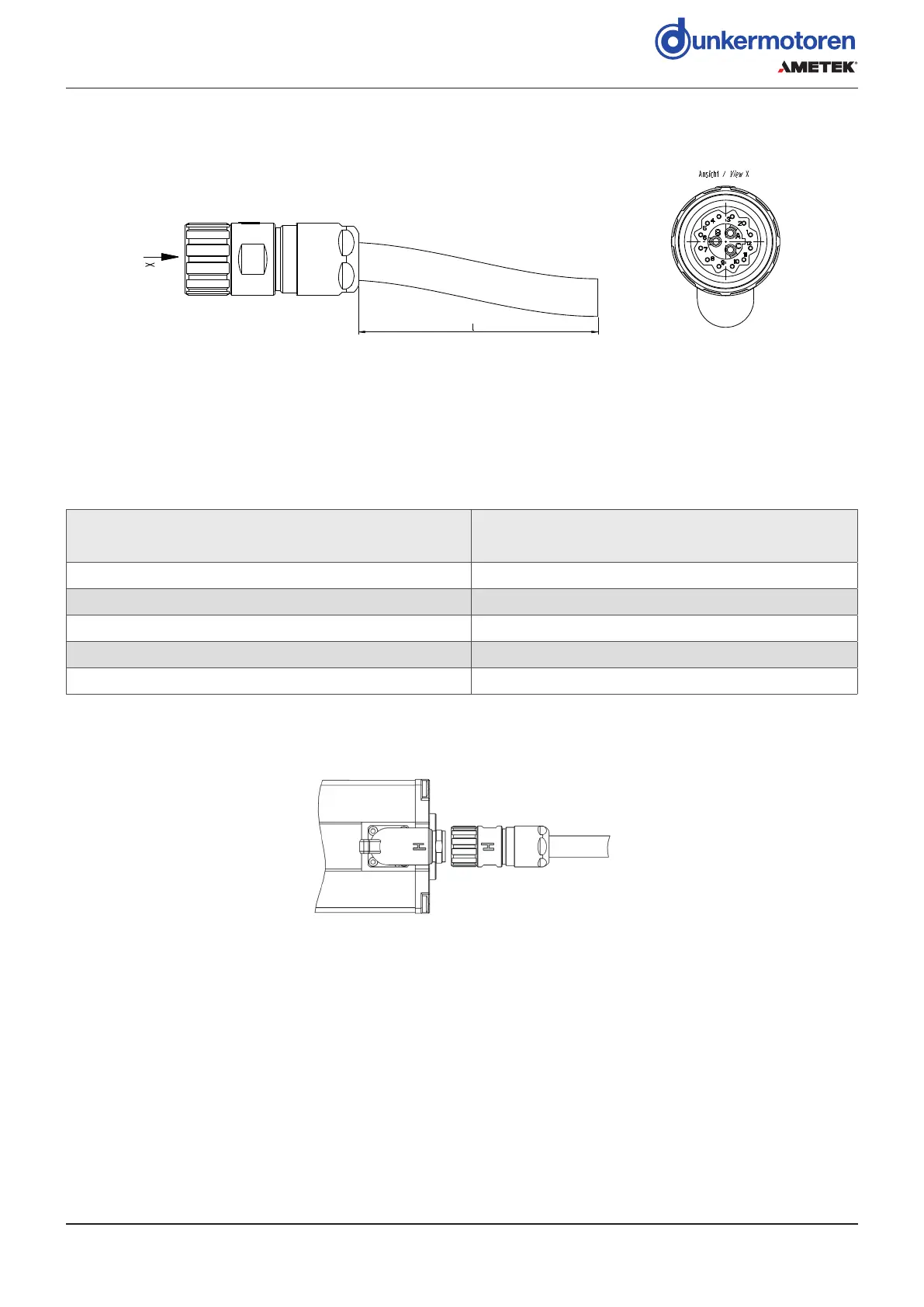

8.2.2 Gegenstecker mit Anschlussleitung
Für die Produkte mit 12+3-poligem Anschlussstecker
stehen passende, vorkonfektionierte Anschlussleitungen
zur Verfügung.
Verschiedenen Leitungslängen sind ab Lager verfügbar:
8.2.3 Motor mit Anschlusskabel verbinden
X
Verbinden Sie den Motor mit der Anschlussleitung und
beachten Sie zur Ausrichtung das Symbol H auf bei-
den Komponenten.
8.2.2 Connecting Motor to Connection Cable
X
Connect the motor to the connecting cable and
observe the symbol H on both components for align-
ment.
8.2.3 Mating Connector with Connection Cable
Matching pre-fabricated connection cables are available
for the products with a 12+3-pin connector.
Different cable lengths are available ex stock:
Cable length L/
Leitungslänge L
Order number/
Bestellnummer
0,5 m 27573.41022
1,5 m 27573.41023
3 m 27573.41020
6 m 27573.41021
10 m 27573.41024
