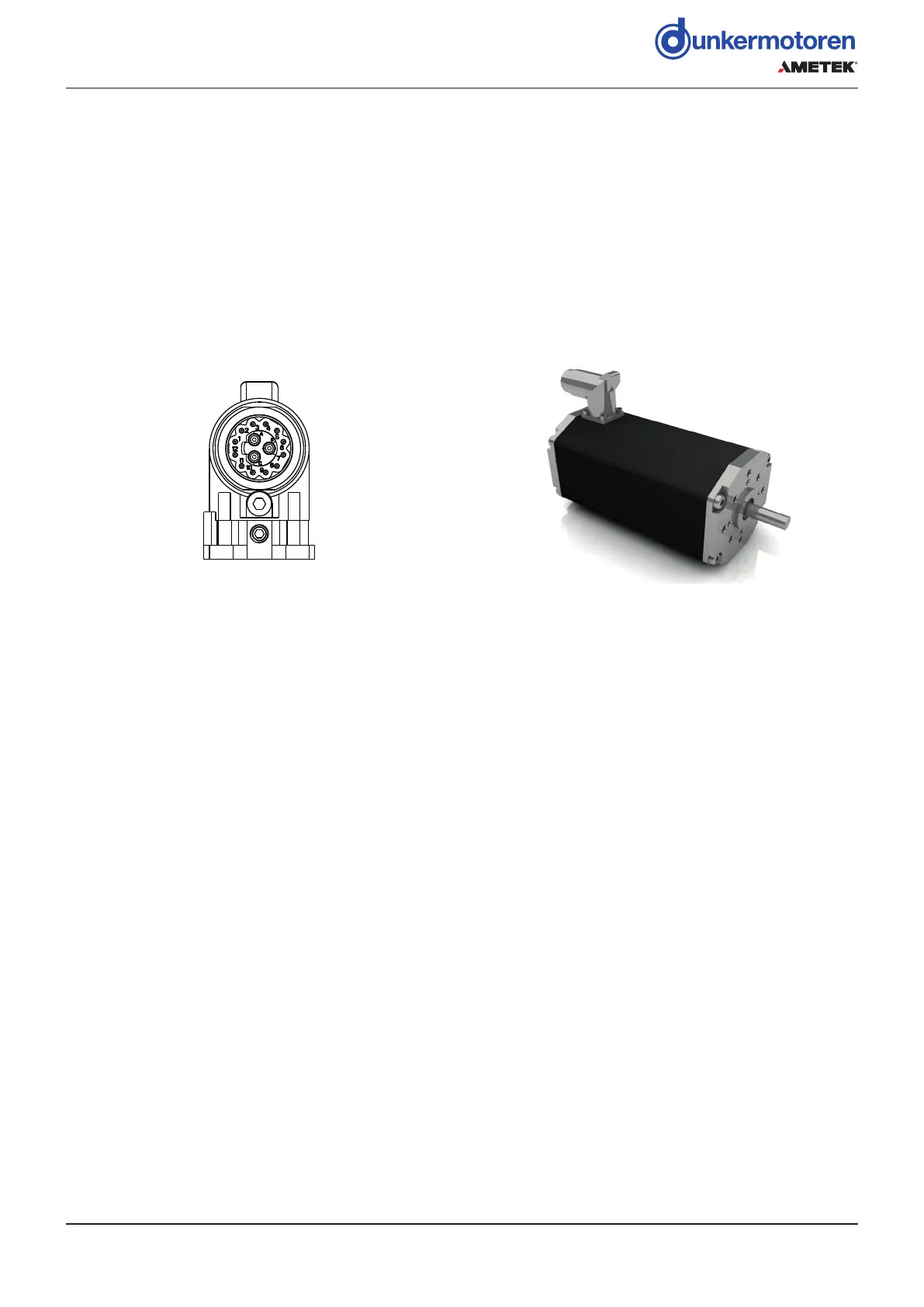

7.6 BG 65 dCore − Hybridstecker
7.6.1 Leistungs- und Logikversorgung
Der 12+3-poliger Hybridstecker dient der Versorgung
der Motorwicklung und der Versorgung der Hallsensoren
sowie der Ausgabe der Hallsignale.
Rundstecker M16, Fa. Hummel
Für die Motoren BG 65 dCore mit 12+3-poligem Hybrid-
stecker stehen passende, vorkonfektionierte Anschlusslei-
tungen zur Verfügung. Detailliertere Informationen entneh-
men Sie dem Kapitel „Anschlussleitung mit 12+3-poligem
Hybridstecker“ auf der nächsten Seite.
7.6 BG 65 dCore − Hybrid Connector
7.6.1 Power and Logic Supply
The 12+3-pole hybrid connector is used to supply the
motor winding and the Hall sensors as well as the output
of the Hall signals.
Round connector M16, Fa. Hummel
Matching pre-fabricated connection cables are available
for the motors BG 65 dCore with a 12+3-pin hybrid con-
nector. For detailed information, see chapter „Connector
via 12+3 -pin hybrid connector“ on the next page.
