Page/Seite 54 / 102 BG XX dCore Version 18-04-2023

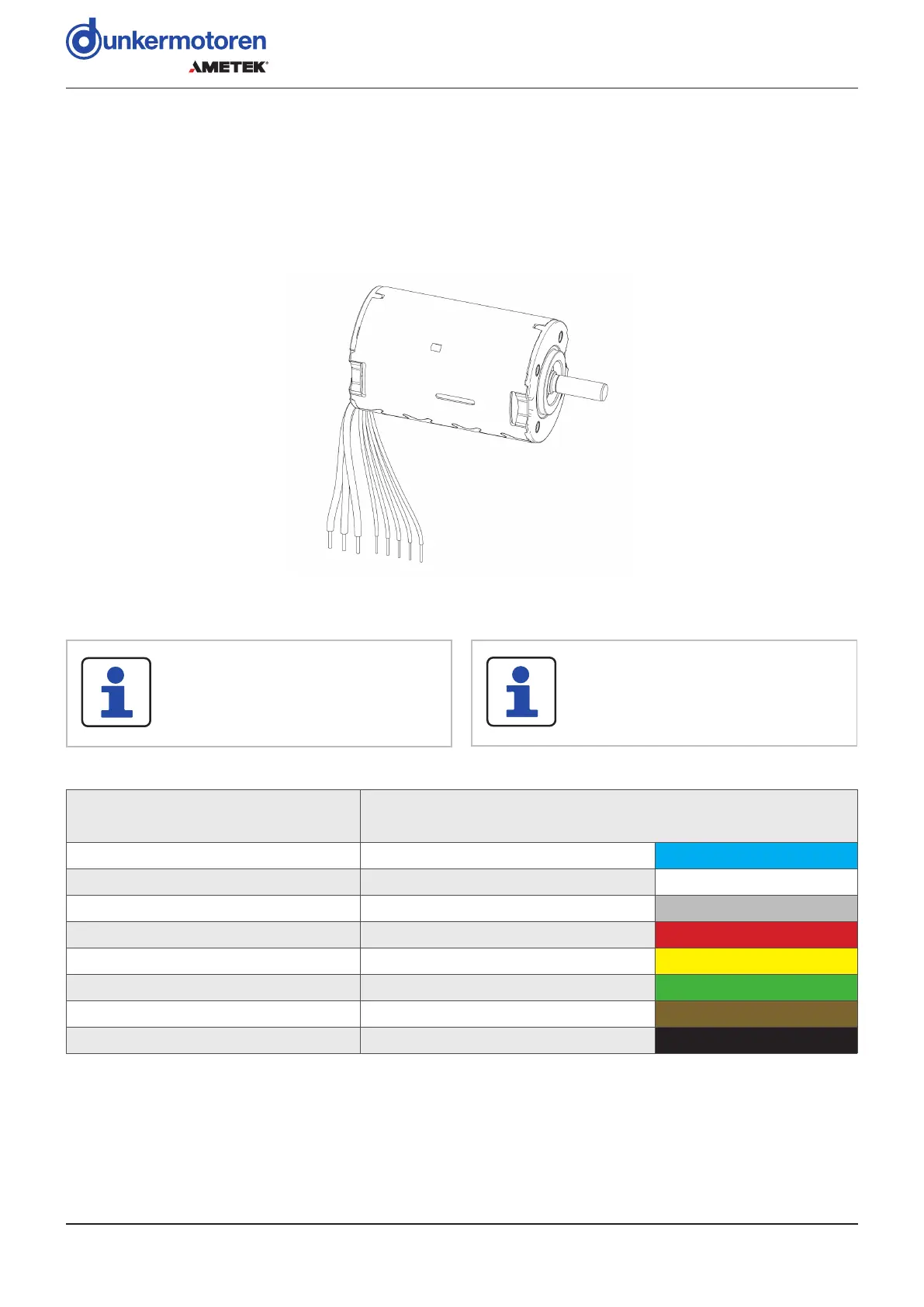

7.3 BG 42 dCore − Litzenausführung
7.3.1 Leistungs- und Logikversorgung
Das 8-adrige Litzenbündel dient zur Leistungs- und
Logikversorgung des Motors.
Anschluss über Litzen
Bei dieser Pin- bzw. Litzenbelegung
handelt es sich um die Standard-Be-
legung. Führend ist die auf der Motor-
zeichnung angegebene Pinbelegung.
7.3 BG 42 dCore − Wire version
7.3.1 Power and Logic Supply
The 8-core stranded wire bundle is used for power and
logic supply of the motor.
Connection via stranded wires
This pin or lead assignment is the
standard pin assignment. Leading is
the pin assignment shown in the motor
drawing.
Connection/
Anschluss
Lead colour
(1)
/
Litzenfarbe
(1)
Phase A
blue/ blau
Phase B
white/ weiß
Phase C
grey/ grau
U+ Hall
red/ rot
H1
yellow/ gelb
H2
green/ grün
H3
brown/ braun
GND Hall
black/ schwarz
(1)
With standard connector./
Mit Standard-Stecker.
