Page/Seite 88 / 102 BG XX dCore Version 18-04-2023

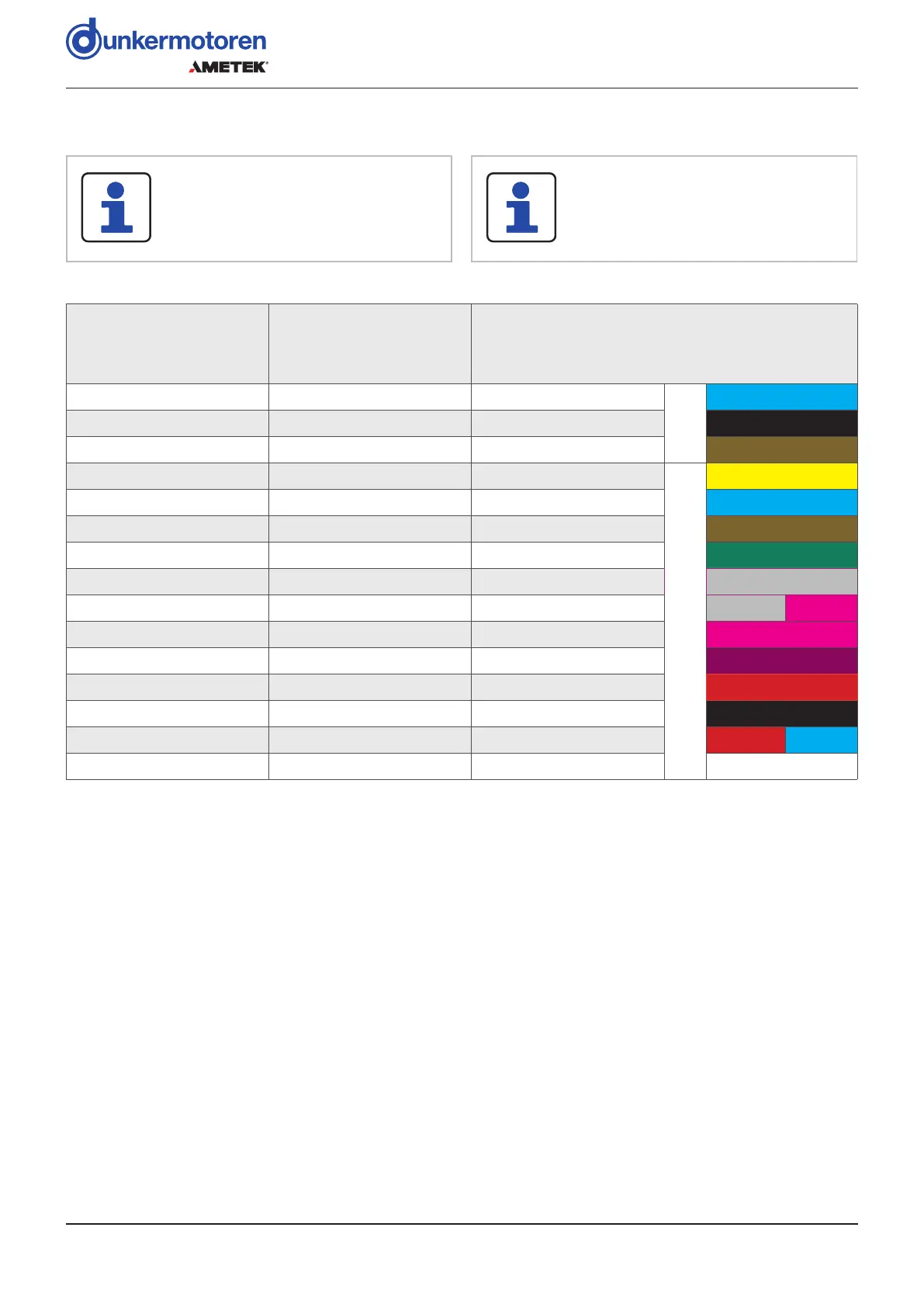

Anschluss über 12+3-poligem Hybridstecker für Motor
Bei dieser Pin- bzw. Litzenbelegung
handelt es sich um die Standard-Be-
legung. Führend ist die auf der Motor-
zeichnung angegebene Pinbelegung.
Connection via 12+3-pin hybrid connector for motor
This pin or lead assignment is the
standard pin assignment. Leading is
the pin assignment shown in the motor
drawing.
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour of the connection cable with 12+3-pin
hybrid connector
(1)
/
Litzenfarbe der Anschlussleitung mit 12+3-poligem
Hybridstecker
(1)
A A
blue/ blau
AW G16
B B
black/ schwarz
C C
brown/ braun
1 HS1
yellow/ gelb
AW G26
2 -
blue/ blau
3 HS3
brown/ braun
4 HS2
green/ grün
5 Kanal A
grey/ grau
6 Kanal A/
grey pink/ grau pink
7 Kanal B
pink/ rosa
8 Kanal B/
violet/ violett
9 + Vc Hall
red/ rot
10 GND Hall
black/ schwarz
11 + Vc Encoder
red blue/ rot blau
12 GND Encoder
white/ weiß
(1)
With standard connector./
Mit Standard-Stecker.
