Arcam A38 - P38 Connectique; Raccordement des Enceintes; Autres Connections

F-14
P38
connectique





















Raccordement des enceintes
L’amplicateur P38 peut être connecté en conguration
simple câblage, bi-câblage ou bi-amplication (reportez-
vous à la page 9 pour plus de détails). Consultez
également la section suivante (ainsi que le schéma
ci-dessous) concernant le cavalier mono (Mono Link),
autre conguration possible de bi-amplication avec
deux amplicateurs P38.
Autres connections
L’amplicateur P38 intègre la connectique suivante :
AUDIO IN
Reliez les prises de sortie de votre préampli (ou les prises
PRE OUT d’un amplicateur intégré tel que l’A38) à l’une
de ces entrées.
Mono Link
L’amplicateur P38 peut être adapté de façon à fournir
deux sorties d’enceinte mono à partir d’une seule
entrée. En utilisant deux P38 (soit un amplicateur
de puissance par enceinte), vous pouvez bi-amplier
une paire d’enceintes compatibles, réduisant ainsi la
quantité d’interférences entre canaux par rapport à une
utilisation du P38 selon une conguration stéréo plus
conventionnelle.
1. Reliez le canal RIGHT de votre préampli (ou
PRE OUT R depuis un A38) à la prise marquée
AUDIO IN R de votre premier P38.
2. Tirez sur le cavalier situé sur le panneau arrière
(marqué « link »), et utilisez-le pour connecter les
prises AUDIO OUT gauche et droite.
3. Répétez les étapes 1 et 2 sur votre second
amplicateur P38, mais cette-fois en reliant le
canal LEFT de votre préampli (ou PRE OUT L pour
un A38) à la prise marquée AUDIO IN L.
4. Référez-vous au schéma ci-contre pour le
bi-câblage de chaque enceinte, en utilisant dans
chaque cas les prises SP2 du P38 pour l’enceinte
haute fréquence et les prises SP1 pour les basses
fréquences.
Connexion en cascade avec d’autres
amplicateurs
Le P38 peut être relié à d’autres amplicateurs de
puissance an d’alimenter d’autres enceintes (dans une
autre pièce ou pour des enceintes tri-ampliées, par
exemple). Cette technique est appelée la connexion en
cascade (ou « daisy chaining » en anglais).
Reliez les prises AUDIO OUT du P38 à l’entrée de préampli
de l’amplicateur suivant dans la chaîne, gauche à
gauche et droite à droite.
Veuillez noter que la connexion en cascade ne peut être
utilisée si le cavalier mono (décrit ci-contre) est installé.














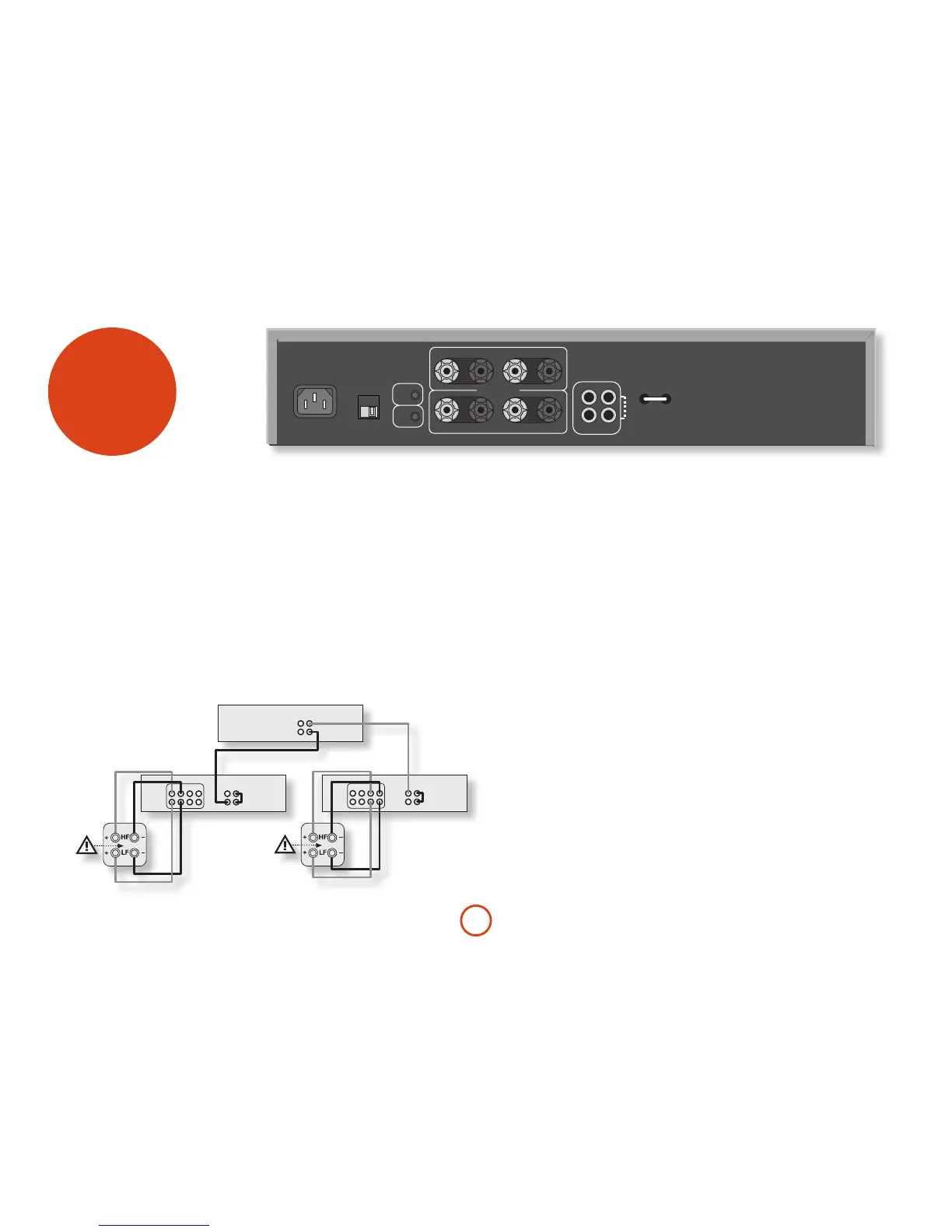

Utilisation d’une paire d’amplificateurs P38 avec le cavalier mono (Mono Link) pour bi‑amplifier une paire d’enceintes
