CYC5000 User Guide www.arrow.com
Page | 12 March 2023
Board
Reference
FPGA Pin No.
Pin Func.
Description
I/O Std
BDBUS0
PIN_E18
Bidir
D[0] of bidirectional data bus
3.3 V
BDBUS1
PIN_F16
Bidir
D[1] of bidirectional data bus
3.3 V
BDBUS2
PIN_H17
Bidir
D[2] of bidirectional data bus
3.3 V
BDBUS3
PIN_H16
Bidir
D[3] of bidirectional data bus
3.3 V
BDBUS4
PIN_J16
Bidir
D[4] of bidirectional data bus
3.3 V
BDBUS5
PIN_G15
Bidir
D[5] of bidirectional data bus
3.3 V
BDBUS6
PIN_J14
Bidir
D[6] of bidirectional data bus
3.3 V
BDBUS7
PIN_L15
Bidir
D[7] of bidirectional data bus
3.3 V
BCBUS0
PIN_G13
Bidir
D[0] of bidirectional data bus
3.3 V
BCBUS1
PIN_H13
Bidir
D[1] of bidirectional data bus
3.3 V
BCBUS2
PIN_J15
Bidir
D[2] of bidirectional data bus
3.3 V
BCBUS3
PIN_J13
Bidir
D[3] of bidirectional data bus
3.3 V
BCBUS4
PIN_K16
Bidir
D[4] of bidirectional data bus
3.3 V
BCBUS5
PIN_K18
Bidir
D[5] of bidirectional data bus
3.3 V
BCBUS6
PIN_K17
Bidir
D[6] of bidirectional data bus
3.3 V
BCBUS7
PIN_L16
Bidir
D[7] of bidirectional data bus
3.3 V






















































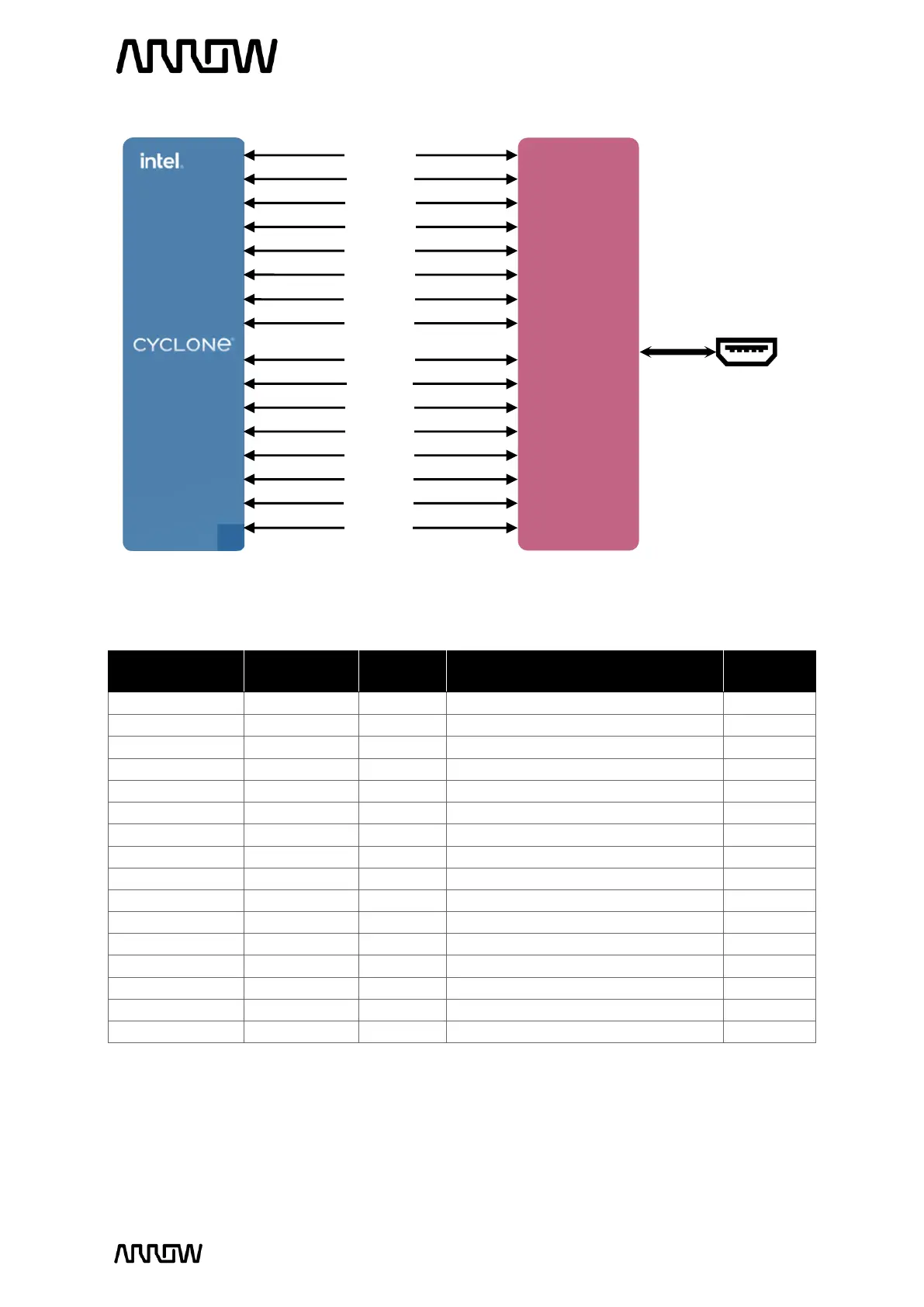

Figure 5 FTDI Connections
