ATtiny13A

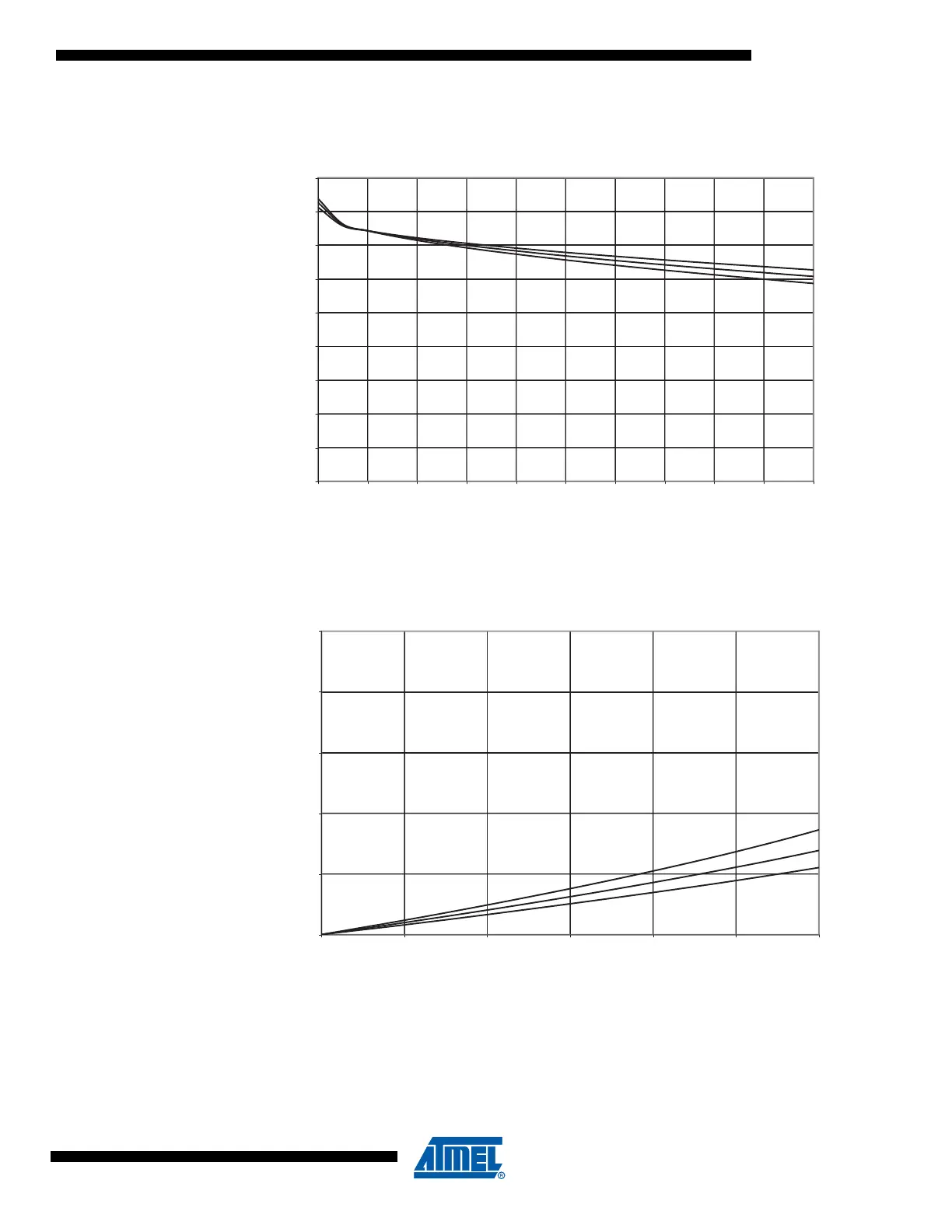

Figure 19-41. V
OH
: Reset Pin as I/O, Output Voltage vs. Source Current (V
CC
= 5V)
Figure 19-42. V
OL
: Reset Pin as I/O, Output Voltage vs. Sink Current (V
CC
= 1.8V)
85 °C
25 °C
-40 °C
RESET AS I/O PIN OUTPUT VOLTAGE vs. SOURCE CURRENT
V
CC
= 5V
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
I
OH
(mA)
V
OH
(V)
85 °C
25 °C
-40 °C
RESET AS I/O PIN OUTPUT VOLTAGE vs. SINK CURRENT
V
CC
= 1.8V
0
0,2
0,4
0,6
0,8
1
0 0,1 0,2 0,3 0,4 0,5 0,6
I
OL
(mA)
V
OL
(V)
