8 español
4.1 Estructura
Conexión eléctrica: la conexión eléctrica está realizada
fijamente mediante un conector (véase Código de modelo
en la página20).
Carcasa: en ella se encuentra el sistema electrónico de
evaluación.
Sensor de posición: define la posición que se ha de
medir en el guiaondas. Los sensores de posición están
disponibles en diferentes formas constructivas y se deben
solicitar por separado (véase Accesorios en la
página18).
Longitud de medición: define la zona medible de
desplazamiento/longitud disponible. Se pueden suministrar
sensores con longitudes de medición de 25mm hasta
4000mm.
4
Descripción de producto
15
50
68
16
M12
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
No se incluye en el suministro
2)
Zona no aprovechable
3)
Solo para BTL PF1400-… se incluye en el suministro
Pinzas de fijación
3)
con casquillos aislantes y
tornillos de cabeza cilíndrica ISO4762M5x25,
par de apriete máx. 2Nm
Sensor de posición
BTL5-A-3800-2
1)
Longitud de medición
Punto cero
Punto final
LED

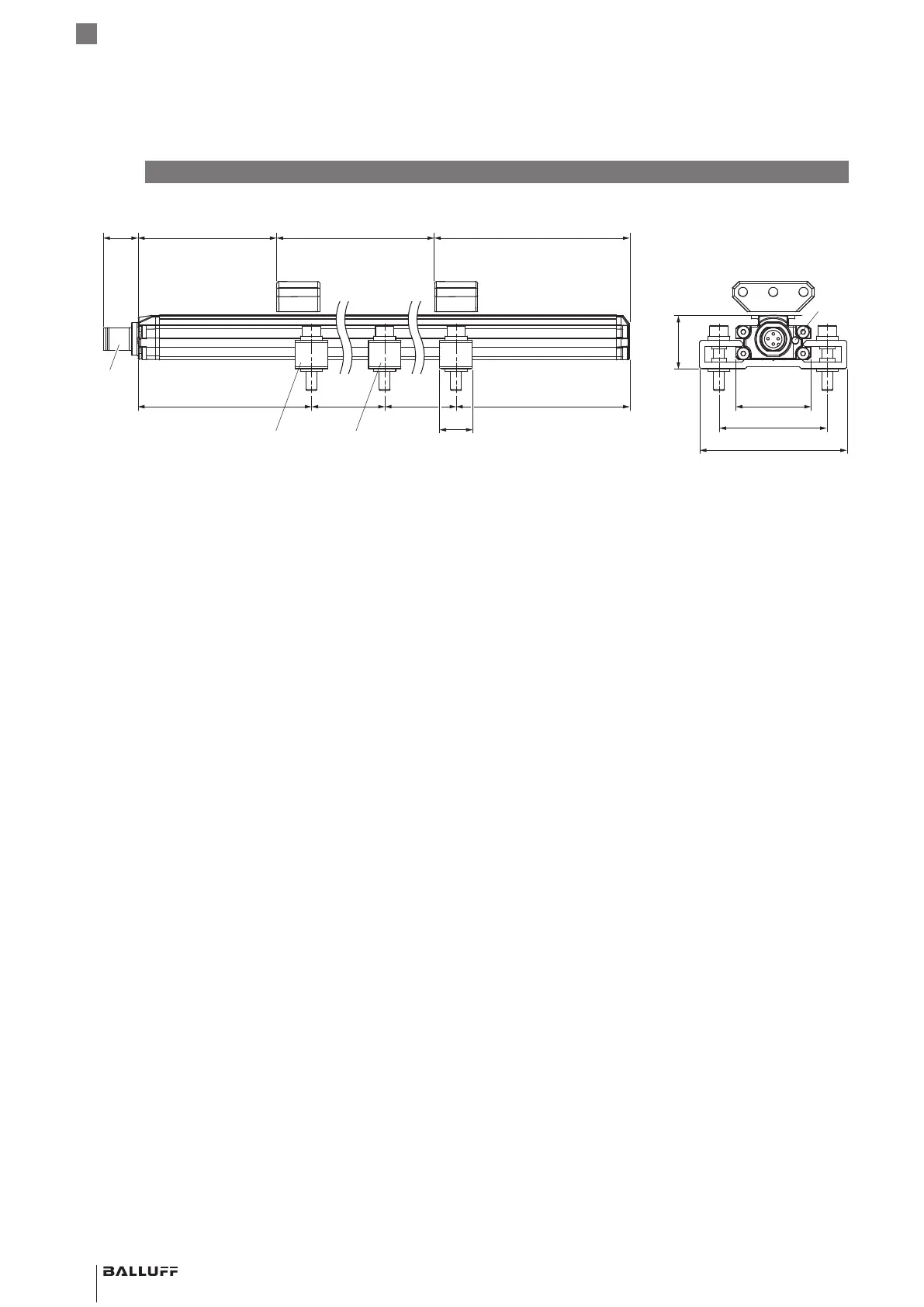

Fig. 4-1: Dimensiones, estructura y funcionamiento
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sistema magnetostrictivo de medición de posición – Forma constructiva de perfil
