8 français
3
Structure et fonction (suite)
3.2 Fonction
Le capteur de déplacement Micropulse abrite le guide
d’ondes, qui est protégé par un tube en acier inoxydable.
Un capteur de position se déplace le long du guide
d’ondes. Le capteur de position est relié à l’élément de
l’installation dont la position doit être déterminée.
Le capteur de position définit la position à mesurer sur le
guide d’ondes.
Une impulsion initiale générée en interne déclenche,
conjointement avec le champ magnétique du capteur de
position, une onde de torsion dans le guide d’ondes, qui
se forme par magnétostriction et se propage à vitesse
ultrasonique.
L’onde de torsion se propageant jusqu’à l’extrémité du
guide d’ondes est absorbée dans la zone
d’amortissement. L’onde de torsion au début du guide
d’ondes génère un signal électrique dans une bobine
réceptrice. La position est déterminée d’après la durée de
propagation de l’onde. Selon le modèle, elle sera
caractérisée par des valeurs de tension ou de courant
électrique croissantes ou décroissantes.
3.3 Affichage LED

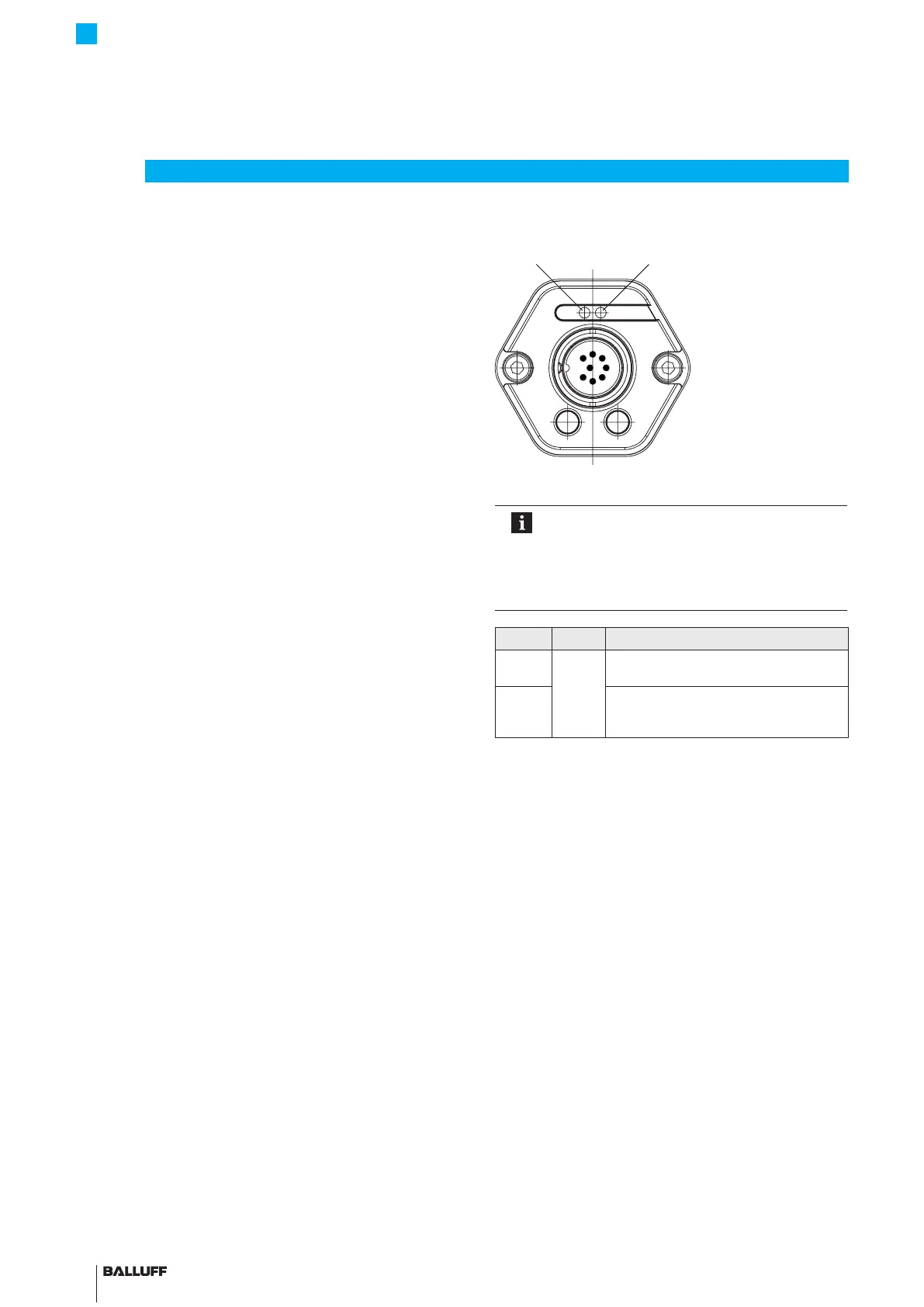

Fig. 3-2 : Position des affichages à
LED BTL7
En fonctionnement normal, seule la LED1
indique les états de fonctionnement du capteur
de déplacement. Les deux LED servent à
afficher des informations complémentaires en
mode programmation (voir à partir de la
page18).
LED1 LED2 Etat de Fonctionnement
Vert Éteinte Fonctionnement normal
Le capteur de position est dans les limites.
Rouge Erreur
Pas de capteur de position ou capteur de
position hors limites.
Tab. 3-1 : Affichages à LED en fonctionnement normal
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
