www.balluff.com 9français

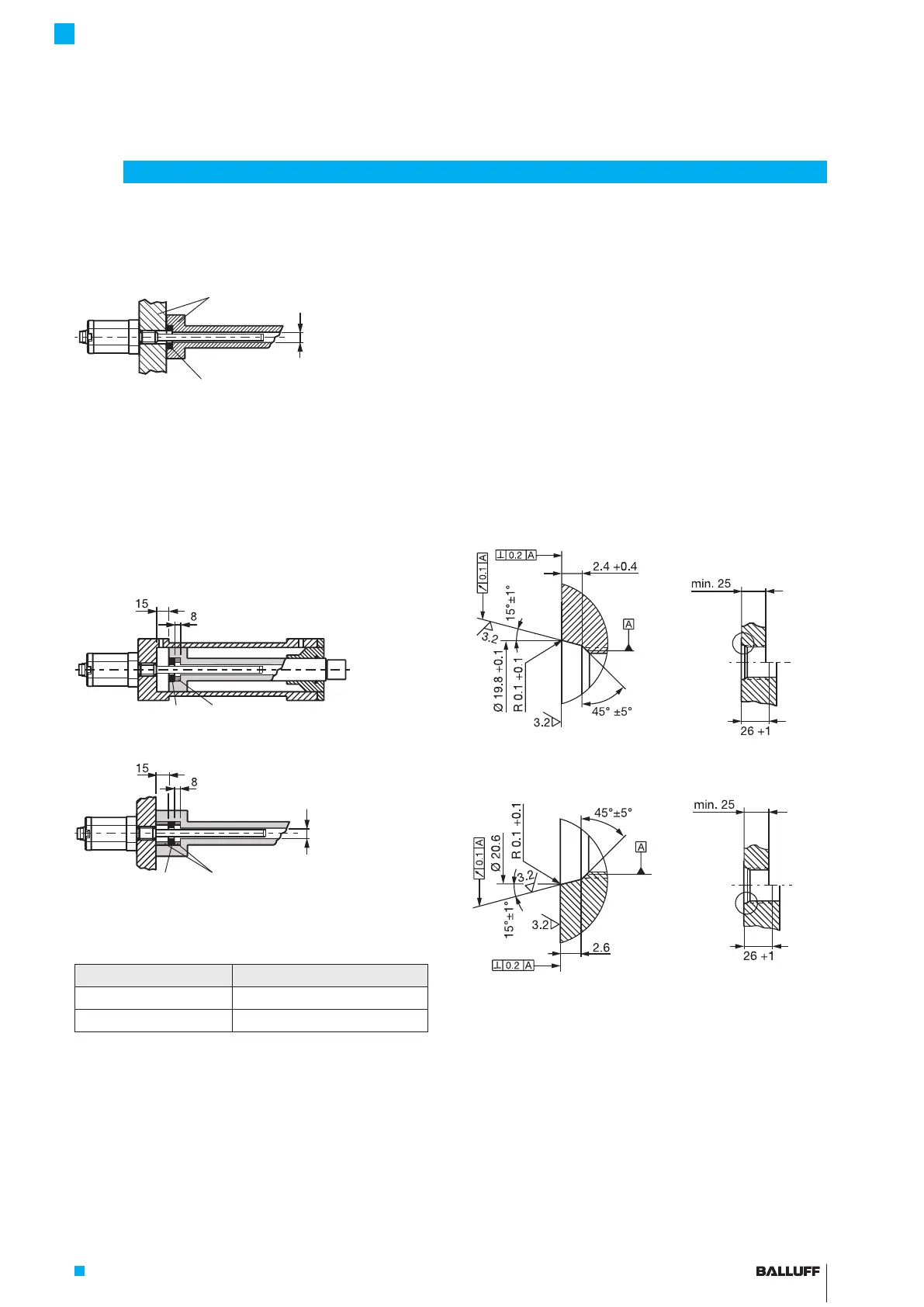

4.1 Variantes de montage
Matériau non magnétisable
min. Ø D2
1)
1)
min. ØD2=diamètre minimal du perçage (voirTab. 4-1)
Fig. 4-1 : Variante de montage pour un matériau non magnétisable
Matériau magnétisable
Lors de l’utilisation de matériau magnétisable, le capteur
de déplacement doit être protégé contre les perturbations
magnétiques au moyen de mesures appropriées (p.ex.:
bague d’écartement en matériau non magnétisable,
éloignement suffisant de champs magnétiques externes de
forte intensité).
min. Ø D2
1)
1)
min. Ø D2 = diamètre minimal de perçage (voirTab. 4-1)
Fig. 4-2 : Variante de montage pour matériau magnétisable
Diamètre du tube Diamètre de perçage D2
10,2mm minimum 13 mm
8mm minimum 11 mm
Tab. 4-1 : Diamètre de perçage en cas de montage dans un vérin
hydraulique
4.2 Préparation du montage
Variante de montage: pour la fixation des capteurs de
déplacement et de position, nous recommandons
l’utilisation de matériaux non magnétisables.
Montage horizontal: en cas de montage horizontal avec
des longueurs nominales >500mm, nous recommandons
de visser (uniquement possible pour Ø 10,2mm) ou de
supporter l’extrémité du tube de protection.
Vérin hydraulique : en cas de montage dans un vérin
hydraulique, s'assurer du diamètre de perçage minimum
du piston récepteur (voir Tab. 4-1).
Trou de vissage: pour sa fixation, le capteur de
déplacement est pourvu d’un filetage M18×1.5 (selon ISO)
ou 3/4"-16UNF (selon SAE). Selon la version, le trou de
vissage doit être réalisé avant le montage.
Fig. 4-3 : Trou de vissage M18×1.5 selon ISO 6149,
joint torique15.4×2.1
Fig. 4-4 :
Trou de vissage 3/4"-16UNF selon SAE J475,
joint torique 15,3x2,4
Capteur de position : différents modèles de capteurs de
position sont disponibles pour le capteur de déplacement
BTL7 (voir accessoires page25).
4
Montage et raccordement
Matériau non magnétisable
Capteur de position
Capteur de position Bague d’écartement en
matériau non magnétisable
Capteur de position
Bague d’écartement en
matériau non magnétisable
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
