20 deutsch
8
Zubehör (Fortsetzung)

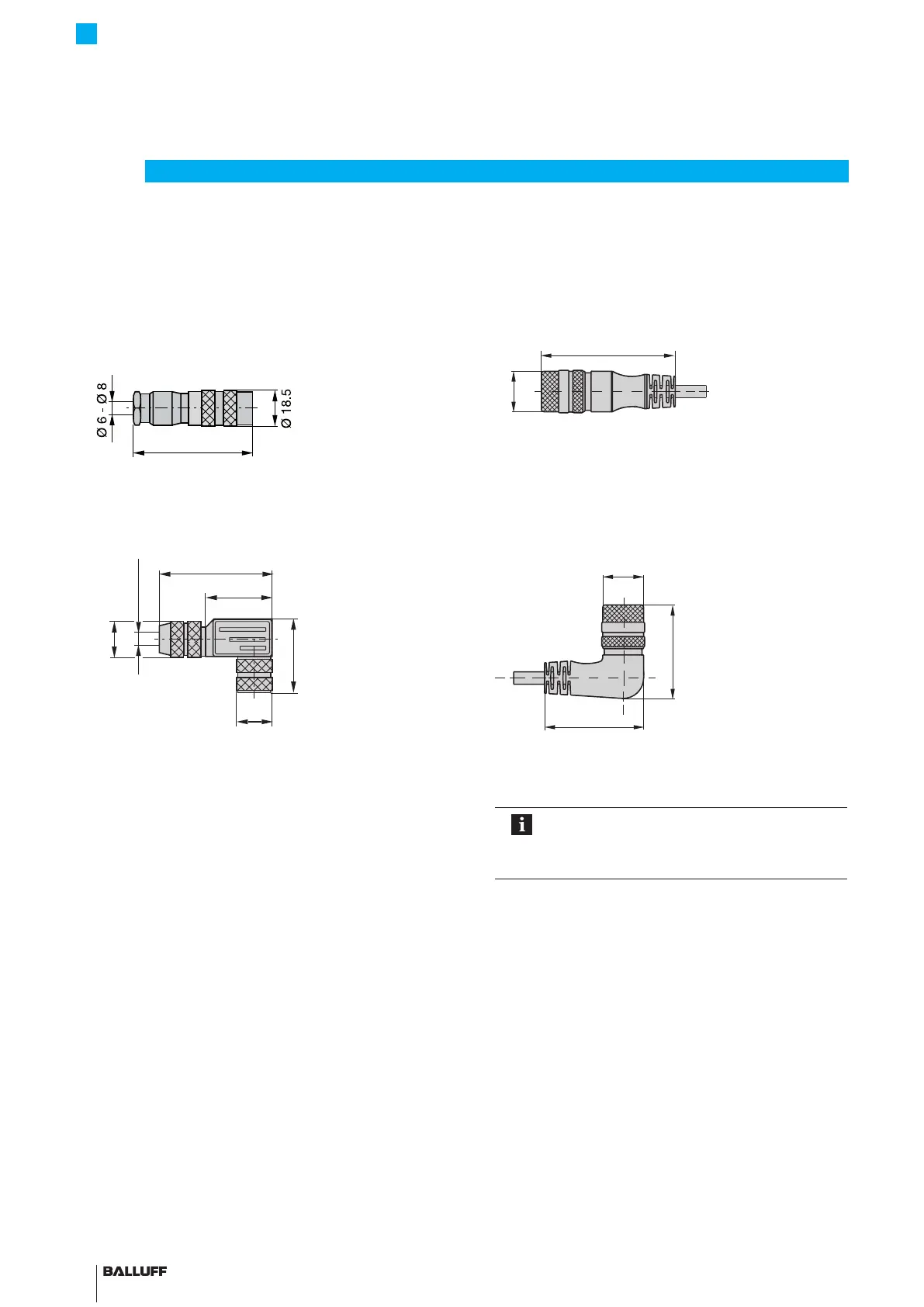

8.4 Steckverbinder und Kabel
8.4.1 BKS-S32/S33M-00, frei konfektionierbar
BKS-S32M-00
Steckverbinder gerade, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 8-10:
~ 62
Steckverbinder BKS-S32M-00
BKS-S33M-00
Steckverbinder gewinkelt, frei konfektionierbar
M16 nach IEC130-9, 8-polig
Bild 8-11:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Steckverbinder BKS-S33M-00
8.4.2 BKS-S232/S233-PU-_ _, konfektioniert
BKS-S232-PU-_ _
Steckverbinder gerade, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S232-PU-05: Kabellänge 5m
Bild 8-12:
Ø 20
66
Steckverbinder BKS-S232-PU-_ _
BKS-S233-PU-_ _
Steckverbinder gewinkelt, umspritzt, konfektioniert
M16, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S233-PU-05: Kabellänge 5m
Bild 8-13:
Ø 20
46
48.5
Steckverbinder BKS-S233-PU-_ _
Die Abgangsrichtung und die Pinbelegung für
den BKS-S233-PU-_ _ ist wie bei
BKS-S116-PU-_ _ (siehe Bild 8-16 bzw.
Tab. 8-1).
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
