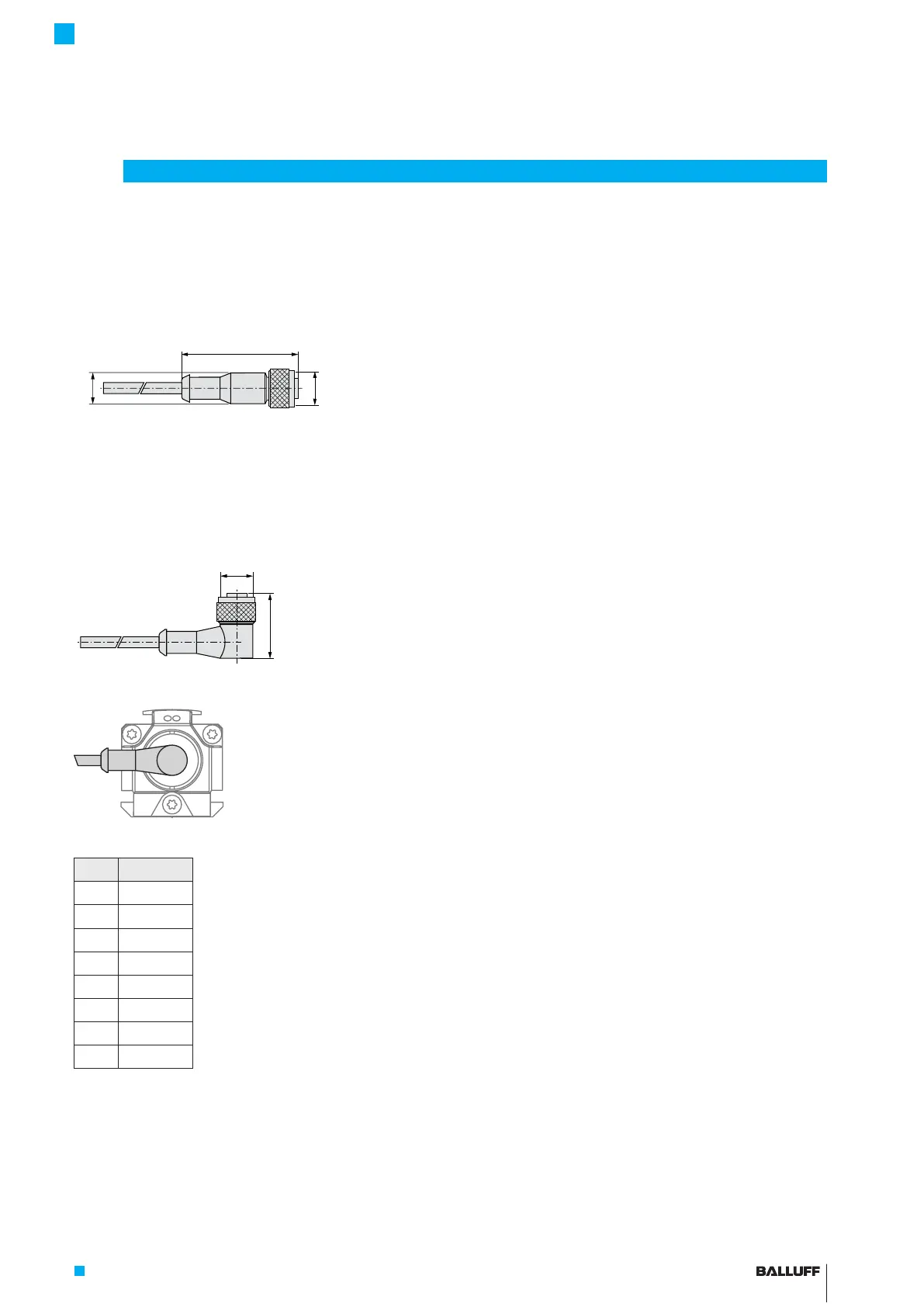

8.4.3 BKS-S115/S116-PU-_ _, konfektioniert
BKS-S115-PU-_ _
Steckverbinder gerade, angespritzt, konfektioniert
M12, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S115-PU-05: Kabellänge 5m
Bild 8-14:
43
Ø 13.5
M12x1
Steckverbinder BKS-S115-PU-_ _
BKS-S116-PU-_ _
Steckverbinder gewinkelt, angespritzt, konfektioniert
M12, 8-polig
Unterschiedliche Kabellängen bestellbar, z.B.
BKS-S116-PU-05: Kabellänge 5m
Bild 8-15:
28
M12x1
Steckverbinder BKS-S116-PU_ _
Bild 8-16:
Steckverbinder BKS-S116-PU_ _, Abgang
Pin Farbe
1 YE Gelb
2 GY Grau
3 PK Rosa
4 RD Rot
5 GN Grün
6 BU Blau
7 BN Braun
8 WH Weiß
Tab. 8-1: Pinbelegung BKS-S115/116-PU-_ _
8
Zubehör (Fortsetzung)
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
