www.balluff.com 19español
8.3 Sensores de posición libres
BTL5-P-3800-2
38
28
9
14
Ø 4.2

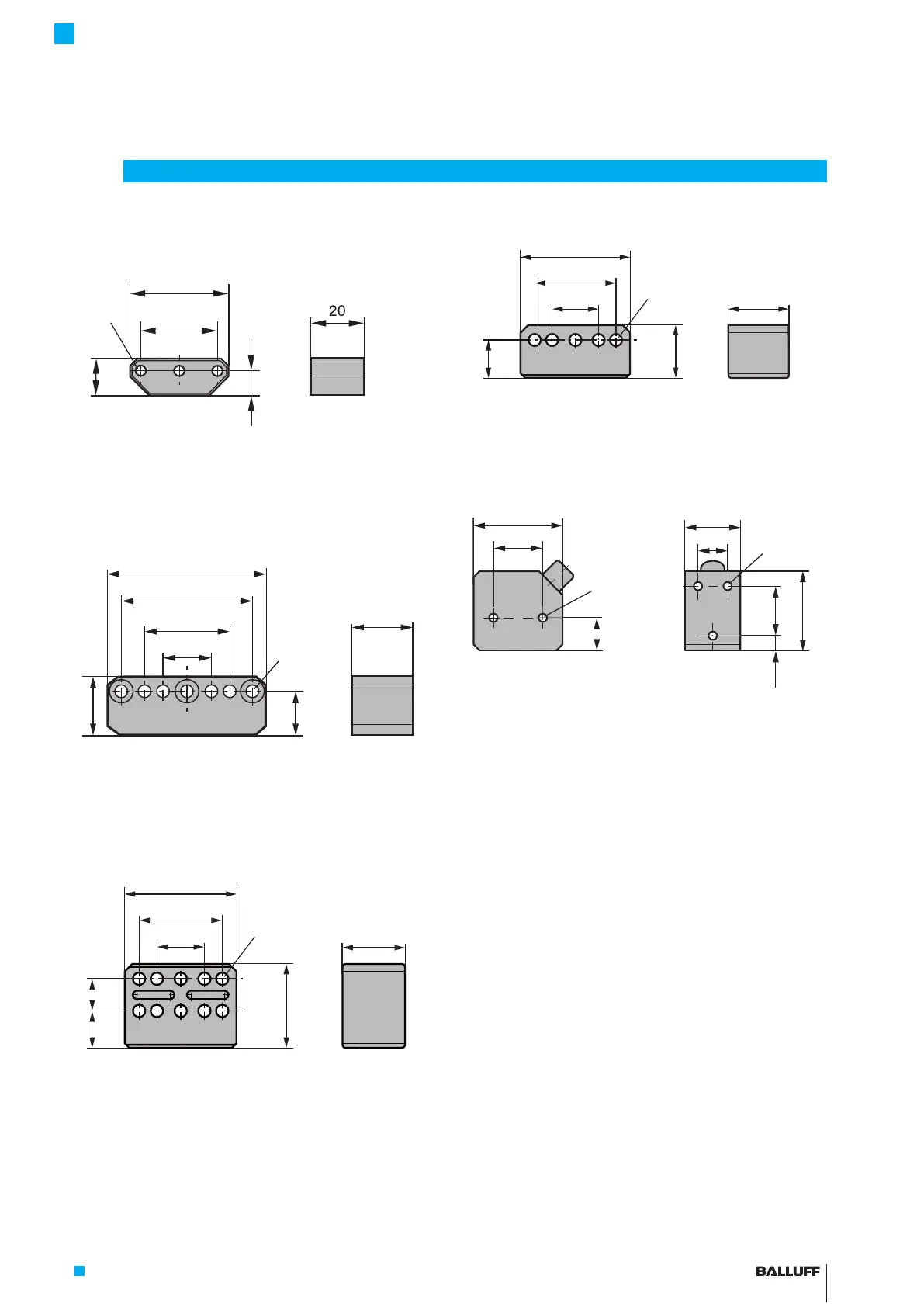

Fig. 8-5: Medidas de montaje del sensor de posición BTL5-P-3800-2
Peso: Aprox. 12g
Carcasa: Material sintético
BTL5-P-5500-2
55
28
16
45
21
Ø 4.2
20
15
Fig. 8-6: Medidas de montaje del sensor de posición BTL5-P-5500-2
Peso: Aprox. 40g
Carcasa: Material sintético
BTL6-A-3800-2
21
10.813
28.8
28
16
37.6
Ø 4.2
Fig. 8-7: Medidas de montaje del sensor de posición BTL6-A-3800-2
Peso: Aprox. 30 g
Carcasa: Material sintético
BTL6-A-3801-2
28
16
21
37.6
Ø 4.2
18
13
Fig. 8-8: Medidas de montaje del sensor de posición BTL6-A-3801-2
Peso: Aprox. 25 g
Carcasa: Material sintético
BTL5-P-4500-1
16.5
45
25
28
15
Ø 4.2
25
7.5
M5x8
40
Fig. 8-9: Medidas de montaje del sensor de posición
BTL5-P-4500-1
Peso: Aprox. 90 g
Carcasa: Material sintético
Temperatura de servicio: −40°C…+60°C
Ventajas especiales del sensor de posición BTL5-P-4500-1:
varios sensores de posición en el mismo transductor de
desplazamiento se pueden conectar y desconectar
separados eléctricamente (activación con señal del PLC).
8
Accesorios (continuación)
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
