Balluff BTL7-P511-M P-S32 Series User Manual

20 español
8
Accesorios (continuación)

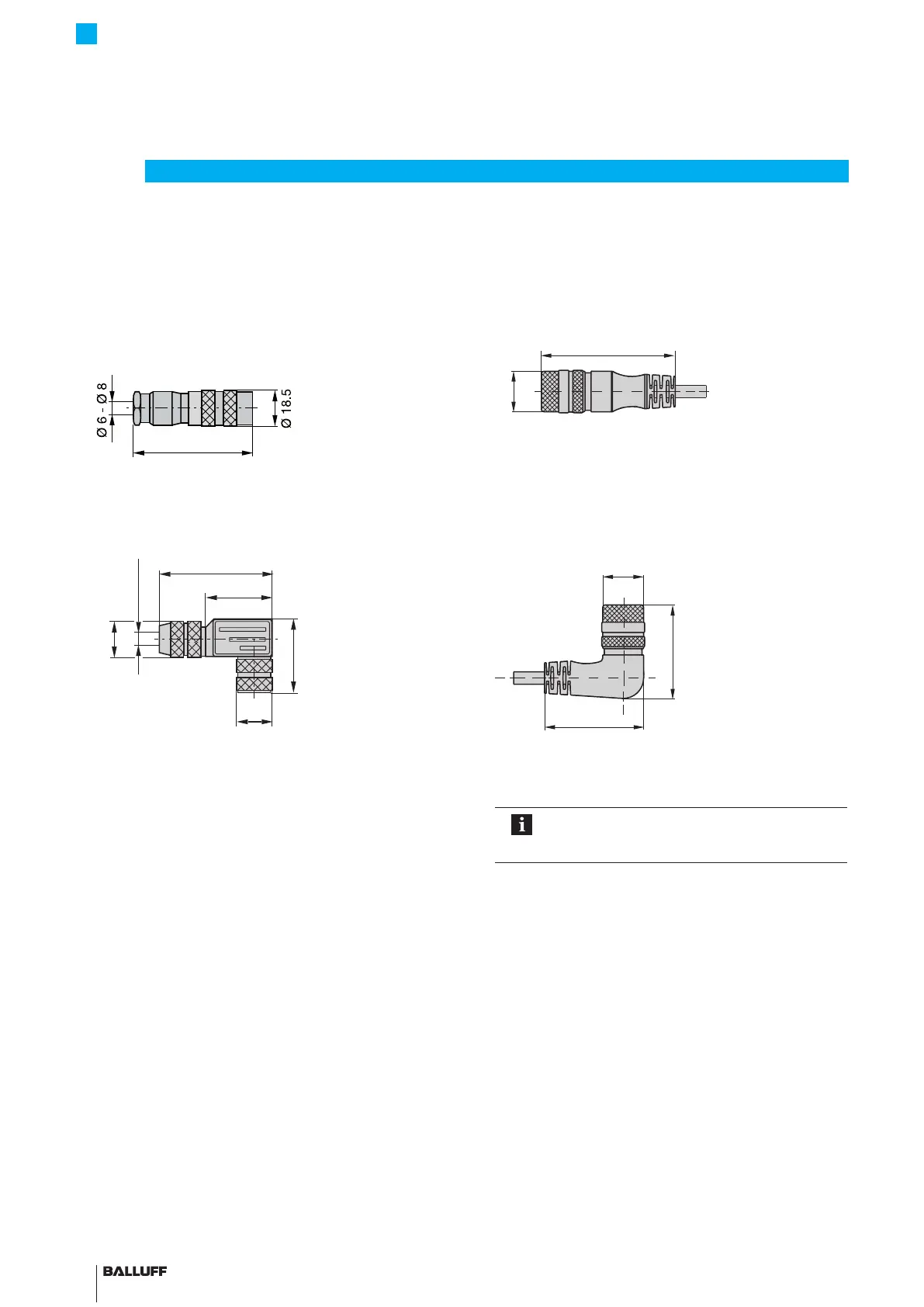

8.4 Conectores y cables
8.4.1 BKS-S32/S33M-00, libremente confeccionable
BKS-S32M-00
Conector recto, libremente confeccionable
M16 según IEC130-9, 8 polos
Fig. 8-10:
~ 62
Conector BKS-S32M-00
BKS-S33M-00
Conector acodado, libremente confeccionable
M16 según IEC130-9, 8 polos
Fig. 8-11:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Conector BKS-S33M-00
8.4.2 BKS-S232/S233-PU-_ _, confeccionado
BKS-S232-PU-_ _
Conector recto, recubierto, confeccionado
M16, 8 polos
Posibilidad de pedir longitudes de cable distintas,
p.ej., BKS-S232-PU-05: longitud de cable 5m
Fig. 8-12:
Ø 20
66
Conector BKS-S232-PU-_ _
BKS-S233-PU-_ _
Conector acodado, recubierto, confeccionado
M16, 8 polos
Posibilidad de pedir longitudes de cable distintas,
p. ej., BKS-S233-PU-05: longitud de cable 5m
Fig. 8-13:
Ø 20
46
48.5
Conector BKS-S233-PU-_ _
El sentido de salida y la asignación de pines
para el BKS-S233-PU-_ _ es como en el BKS-
S116-PU-__ (véase Fig. 8-16 o bien Tab. 8-1).
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
