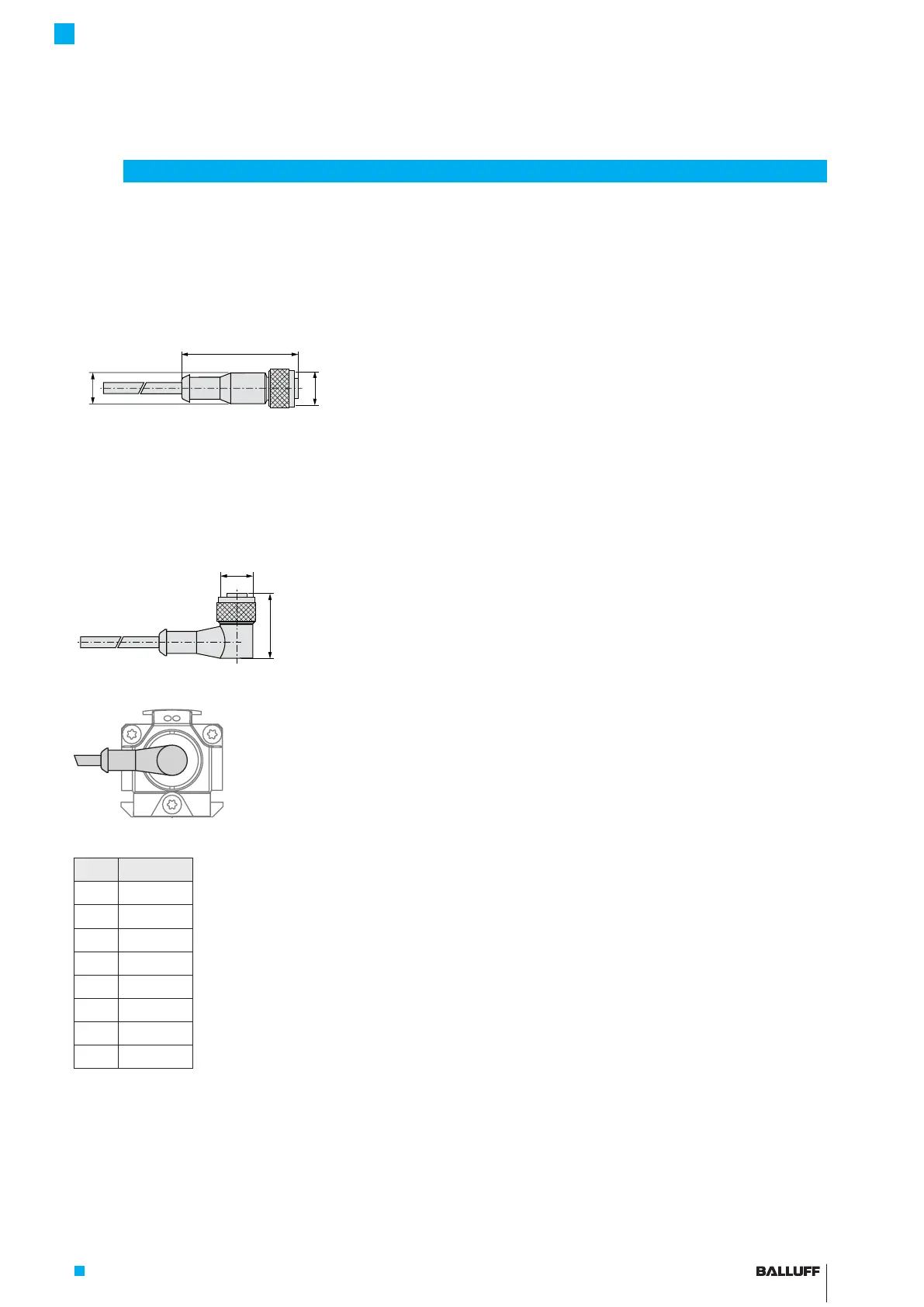

8.4.3 BKS-S115/S116-PU-_ _, confeccionado
BKS-S115-PU-_ _
Conector recto, sobremoldeado, confeccionado
M12, 8 polos
Posibilidad de pedir longitudes de cable distintas,
p.ej. BKS-S115-PU-05: longitud de cable 5m
Fig. 8-14:
43
Ø 13.5
M12x1
Conector BKS-S115-PU-_ _
BKS-S116-PU-_ _
Conector acodado, sobremoldeado, confeccionado
M12, 8 polos
Posibilidad de pedir longitudes de cable distintas,
p.ej. BKS-S116-PU-05: longitud de cable 5m
Fig. 8-15:
28
M12x1
Conector BKS-S116-PU_ _
Fig. 8-16:
Conector BKS-S116-PU_ _, salida
Pin Color
1 YE amarillo
2 GY gris
3 PK rosa
4 RD rojo
5 GN verde
6 BU azul
7 BN marrón
8 WH blanco
Tab. 8-1: Asignación de pines BKS-S115/116-PU-_ _
8
Accesorios (continuación)
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
