www.balluff.com 7français

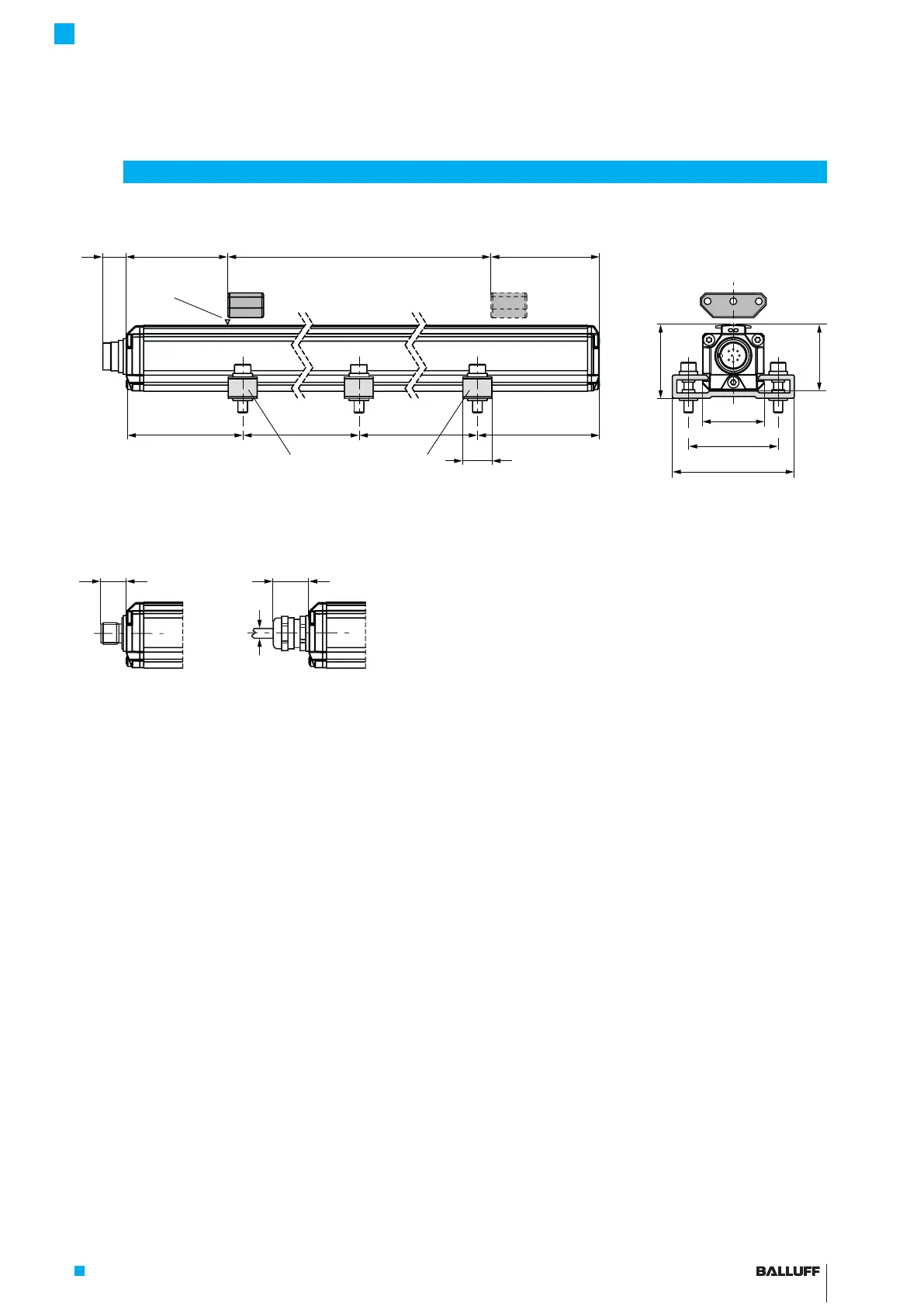

Fig. 3-1 : Capteur de déplacement BTL7…, structure
3.1 Structure
Raccordement électrique: le raccordement électrique se
fait par un câble ou par un connecteur (voir Code de type,
page22
).
Boîtier: boîtier en aluminium dans lequel se trouvent le
guide d’ondes et le système de mesure électronique.
Capteur de position: définit la position à mesurer sur le
guide d’ondes. Les capteurs de position peuvent être
fournis sous différentes formes et doivent par conséquent
être commandés séparément (voir Accessoires, à partir de
la page18).
Longueur nominale: afin de permettre une adaptation
optimale du capteur de déplacement à l’application,
deslongueurs nominales de 50mm à 7620mm
sontdisponibles.
3
Structure et fonction
12 72 73
~80 ~80~250 ~250
15
50
35
68
~23
13.8
max. 7
41
36.8
1) Plage non exploitable
2) Non compris dans le matériel livré
1)
Longueur nominale =
Plage de mesure
Capteur de position
BTL5-P-3800-2
1)
Brides de fixation avec douilles d’isolation
et vis à tête cylindrique ISO4762M5x22,
couple de serrage max. 2Nm
2)
2)
BTL7…-Câble
BTL7…-S32 BTL7…-S32
vu de dessus
BTL7…-S115
Encoche
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Capteur de déplacement Micropulse en boîtier profilé
