7.5 Dimensions, poids
Hauteur de boîtier 36,8mm
Longueur nominale 50 … 7620mm
Poids (selon la longueur) Env.1,4kg/m
Matériau du boîtier Aluminium
BTL7-…-KA__
Matériau du câble PUR
cULus20549
80°C, 300V,
câblage interne
Température de câble –40°C … +90°C
Diamètre de câble Max. 7mm
Rayon de courbure autorisé
Pose fixe ≥35mm
Pose mobile ≥105mm
7.6 Connexion à l’unité d’analyse
Le graphique suivant permet de déterminer la fréquence
d’échantillonnage maximale f
A,max
pour laquelle est générée
une nouvelle valeur actuelle à chaque échantillonnage:

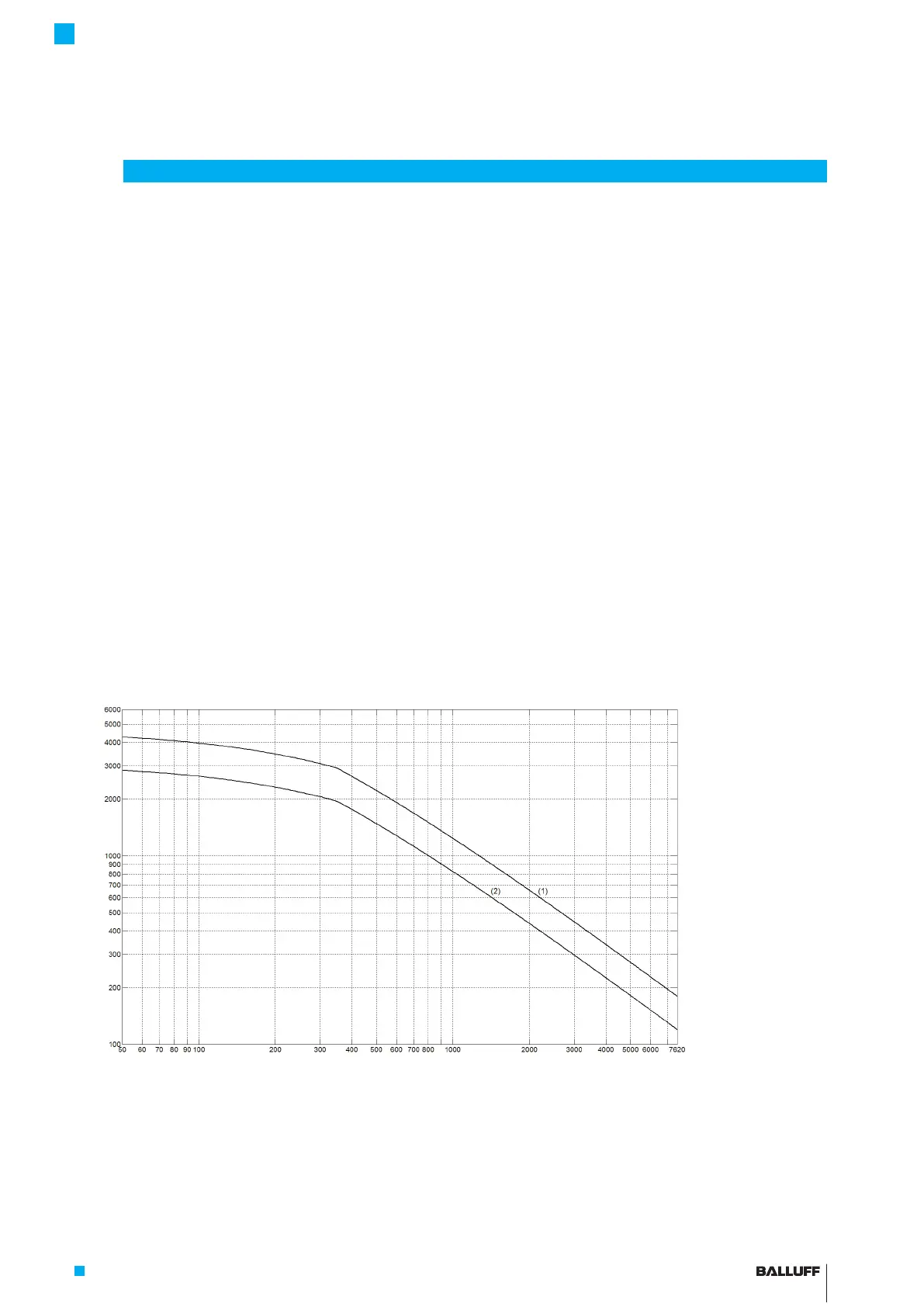

Fig. 7-1 : Fréquence d’échantillonnage maximale en fonction de la
longueur nominale
f
A,max
en Hz
Longueur nominale en mm
(1) 1capteur de position
(2) 2…16 capteurs de position
7
Caractéristiques techniques (suite)
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Capteur de déplacement Micropulse en boîtier profilé
La fréquence d’échantillonnage minimale f
A,min
s’élève à
62,5 Hz.
