20 français
8

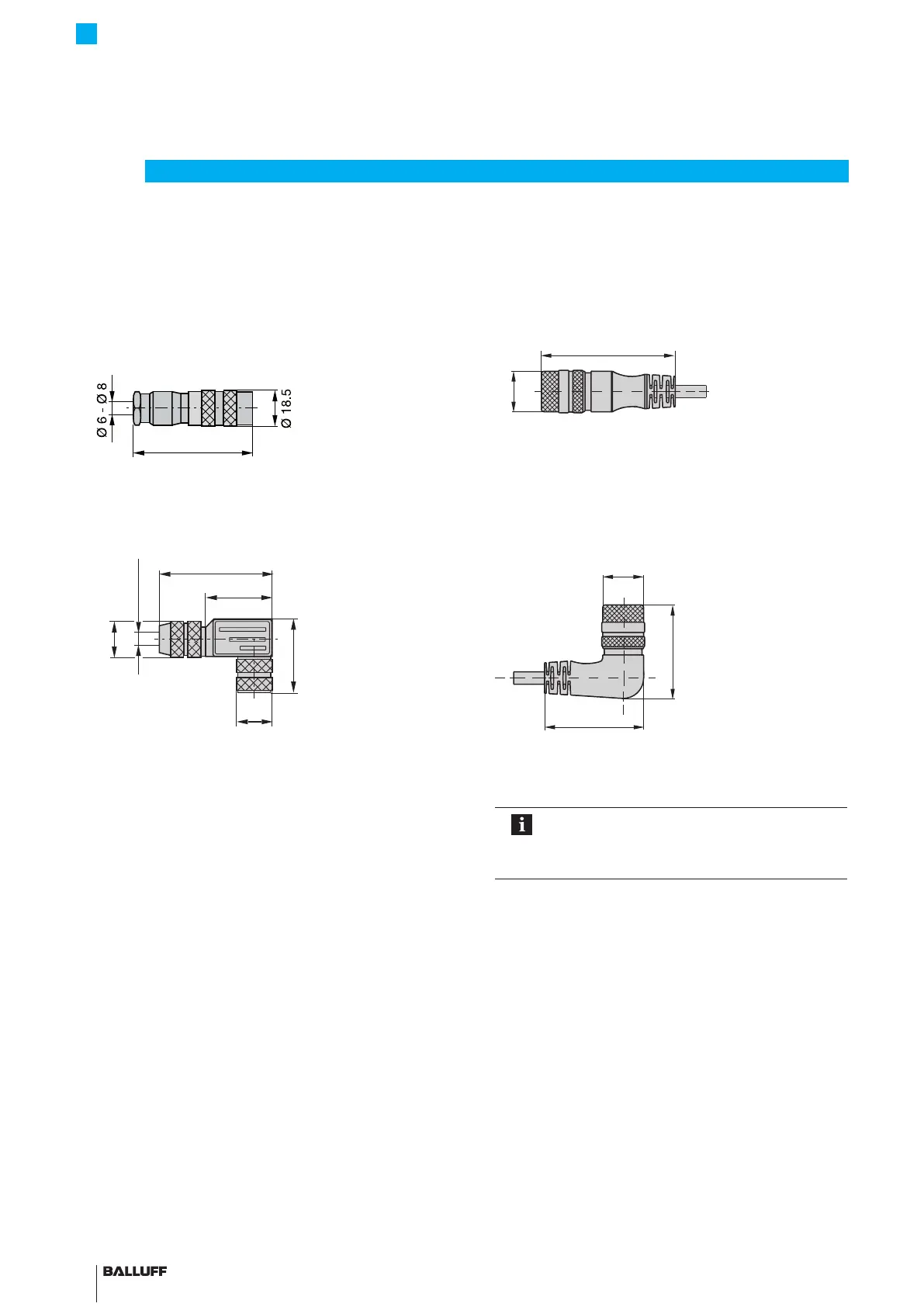

Accessoires (suite)
8.4 Connecteurs et câbles
8.4.1 BKS-S32/S33M-00, à assembler
BKS-S32M-00
Connecteur droit, à assembler
M16 selon IEC130-9, 8pôles
Fig. 8-10 :
~ 62
Connecteur BKS-S32M-00
BKS-S33M-00
Connecteur coudé, à assembler
M16 selon IEC130-9, 8pôles
Fig. 8-11 :
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Connecteur BKS-S33M-00
8.4.2 BKS-S232/S233-PU-_ _, confectionné
BKS-S232-PU-_ _
Connecteur droit, extrudé, confectionné
M16, 8 pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S232-PU-05: longueur de câble 5m
Fig. 8-12 :
Ø 20
66
Connecteur BKS-S232-PU-_ _
BKS-S233-PU-_ _
Connecteur coudé, extrudé, confectionné
M16, 8 pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S233-PU-05: longueur de câble 5m
Fig. 8-13 :
Ø 20
46
48.5
Connecteur BKS-S233-PU-_ _
La direction de sortie et l’affectation des
broches pour le BKS-S233-PU-__ est
identique à celle du BKS-S116-PU__
(voirFig. 8-16 ou Tab. 8-1).
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Capteur de déplacement Micropulse en boîtier profilé
