Betriebspunkt in Einsatzgrenz-
Diagramm
•GRENZEN aufrufen.
Standard-Einsatzgrenz-Diagramm
mit Betriebspunkt (blaues Kreuz)
erscheint im Fenster.
Weiteres Fenster: ECO-
Einsatzgrenz-Diagramm
Technische Daten eines Verdichters
• T. DATEN aufrufen.
Fenster D
ATEN erscheint, in dem die
technischen Daten aufgelistet sind.
Weitere Fenster:
M
AßE (Maßzeichnung) und
HINWEISE (Kommentare und
Legende)
• Alle Daten ausgeben über DRUCK
(Ausdruck am Standard-Drucker,
Abbildung 26) oder EXPORT (als
ASCII-Datei).
Operating point in application lim-
its diagram
• Hit LIMITS.
Standard application limits diagram
with operating point (blue cross) is
shown in the window.
Further window: application limits
diagram for ECO
Technical data of a compressor
• Hit T. DATA.
Window D
ATA appears, in which the
technical data are listed.
Further windows:
D
IMENSIONS (dimensional drawing)
and NOTES (notes and legend)
• Export all data with PRINT (Print-out
at standard printer, figure 26) oder
EXPORT
(as ASCII file).
Рабочая точка на диаграмме границ
применения
• Выберите «Пределы»
В окне высветится стандартная
диаграмма границ применения с
рабочей точкой на ней (синий крест).
Следующее окно: диаграмма границ
применения для работы с экономайзером.
Технические параметры компрессора
• Выберите «Техн. данные»
В окне высветится перечень технических
данных компрессора.
Следующее окно: «Размеры» - чертежи с
размерами, и «Примечания» (примечания
и условные обозначения).
•
Вывод всех данных на «Печать»
(распечатка на обычном принтере см.
рис.26) или «Сохранить»: вывод в виде
ASCII файла.
SH-170-2 RUS

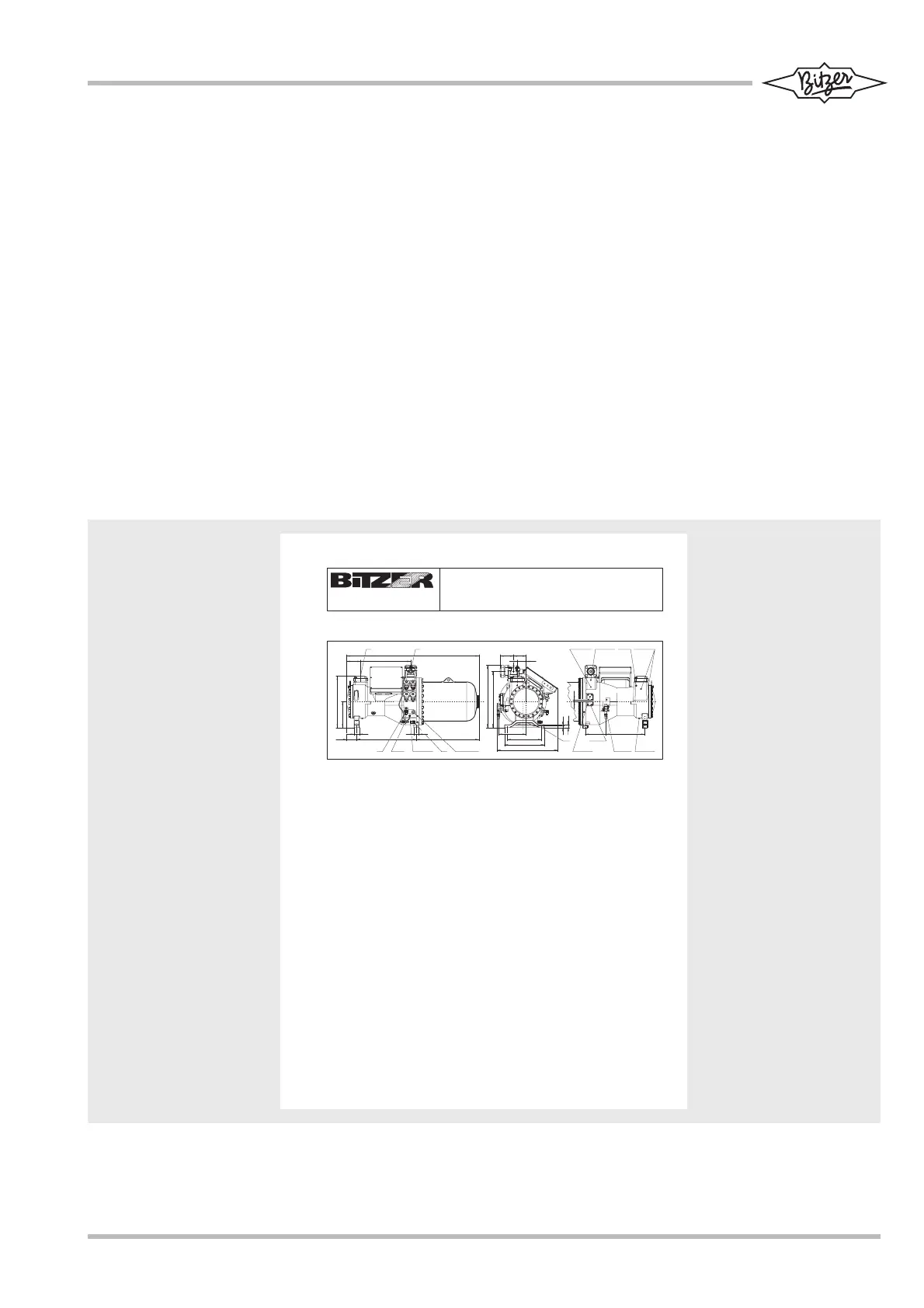

Abb. 26 Beispiel:
Datenblatt mit Maßzeichnung und
technischen Daten
Fig. 26 Example:
Data sheet with dimensional
drawing and technical data
Max. running current:
Max. pressure (LP/HP)
Discharge gas temp. sensor
