5 Impostazioni dei parametri
I parametri visualizzati nel menu PARA vengono impostati in parte durante la messa in servizio guidata. Ulteriori
configurazioni, che consentono l'impostazione di altri parametri, sono descritte nel libretto d'uso (CD allegato).
Livello operativo 28 – Il presente manuale descrive i parametri nel livello operativo 1. I parametri
dei livelli operativi superiori 2 o 3 sono descritti nel libretto d'uso e devono essere impostati solo
da utenti esperti.
Impostazione: 1 ... 3
Configurazione 30 – Le funzioni di base degli ingressi e delle uscite di comando e l'assegnazione
del moduli software sono selezionate tramite la configurazione. La selezione avviene durante la
messa in servizio guidata.
110 - Regolazione sensorless secondo la curva caratteristica V/f, per la
regolazione di velocità in applicazioni standard.
Impostazio-
ne:
410 - Regolazione sensorless a orientamento di campo per applicazioni a elevate
dinamica e funzionalità.
Programma(re) 34 – Viene ripristinata l'impostazione di fabbrica di tutti i parametri o viene con-
fermato un messaggio di errore (in alternativa al segnale sull'ingresso digitale S1IND).
4444 Ripristinare l'impostazione di fabbrica
Impostazione:
123 Confermare un messaggio d'errore
Tipo motore
369 – Selezione del motore o del trasformatore collegato. La selezione viene consi-
derata durante il controllo dei valori nominali immessi e della messa in servizio guidata.
0 - Sconosciuta Il motore non corrisponde a nessuno dei tipi standard.
1 - Asincrono Motore asincrono trifase, motore a gabbia di scoiattolo
2 - Sincrono Motore sincrono trifase
3 - Riluttanza Motore a riluttanza trifase
Selezione:
10 - Trasformatore Trasformatore con tre avvolgimenti primari
Tensione nominale 370 – Inserire la tensione indicata sulla targhetta del motore asincrono per il
comando selezionato.
Impostazione: 60,0 V ... 800.0 V
Corrente nominale
371 - Inserire la corrente indicata sulla targhetta del motore asincrono per il
comando selezionato.
Impostazione:
0,01⋅I
FIN
... 10⋅o⋅I
FIN
Numero di giri nominale
372 – Inserire il numero di giri del motore alla frequenza nominale indi-
cato sulla targhetta del motore asincrono.
Impostazione: 96 min
-1
... 60000 min
-1
Cos Phi nominale
374 – Inserire il valore del cos(ϕ) indicato sulla targhetta del motore asincro-
no.
Impostazione: 0,01 ... 1,00
Frequenza nominale
375 - Inserire la frequenza nominale indicata sulla targhetta del motore
asincrono, corrispondente al numero di giri parametrizzato.
Impostazione: 10,00 ... 1000,00
Potenza Potenza nominale
376 - Inserire la potenza in Kilowatt indicata sulla targhetta del moto-
re asincrono.
Impostazione:
0,1⋅P
FIN
... 10⋅P
FIN

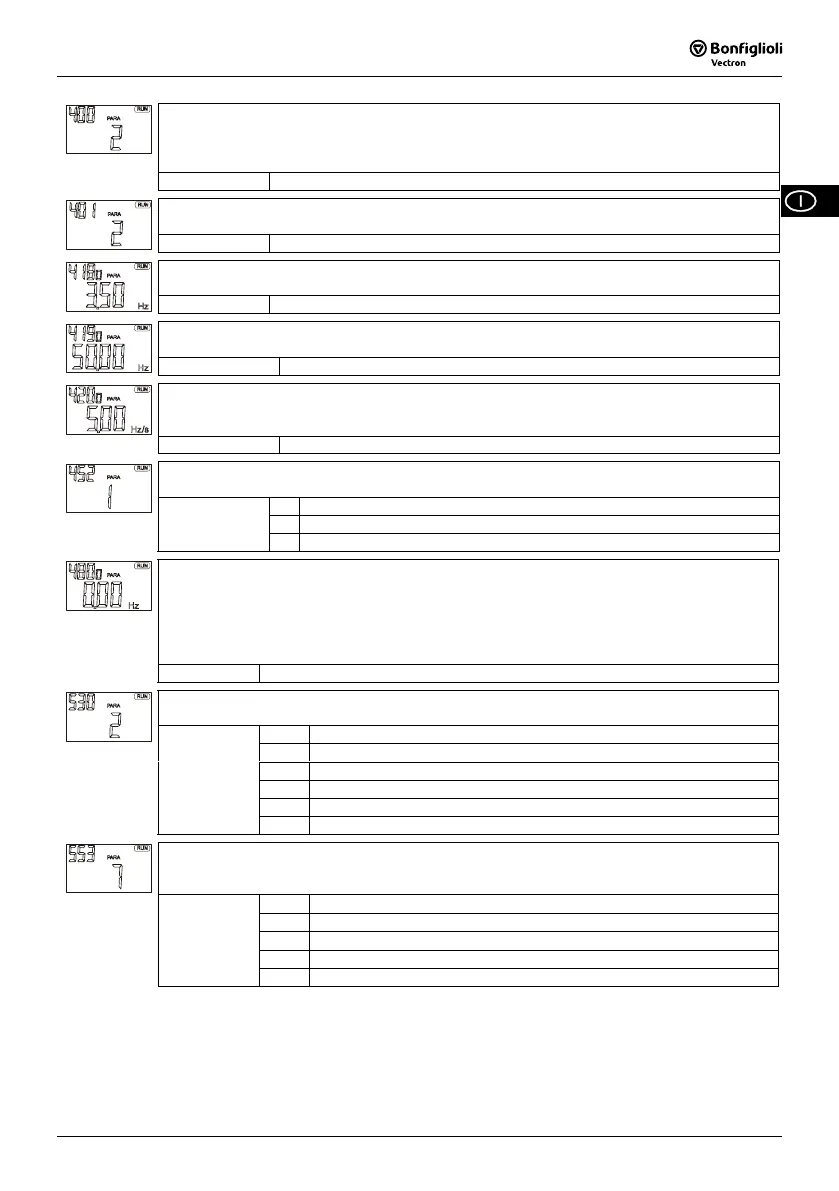

Frequenza di comando 400 – L’impostazione di fabbrica della frequenza di comando dipende
dalla configurazione (configurazione 110: 2 kHz, configurazione 410: 4 kHz). Frequenze di co-
mando maggiori riducono i rumori del motore ma comportano una riduzione della corrente di uscita
(vedere Dati tecnici nel libretto d'uso).
Impostazione: 2 kHz, 4 kHz, 8 kHz, 12 kHz, 16 kHz
Frequenza di comando min. 401 – È la frequenza alla quale viene ridotta la frequenza di coman-
do in caso di sovraccarico dell'inverter.
Impostazione: 2 kHz, 4 kHz, 8 kHz, 12 kHz, 16 kHz
Frequenza min. 418 – Il comando di avvio tramite l'unità di comando o gli ingressi digitali S2IND, S3IND
determina un’accelerazione dell'azionamento sino alla frequenza minima impostata con questo parametro.
Impostazione: 0.00 Hz ... 999.99 Hz
Frequenza max. 419 – L'intervallo del numero di giri dell'azionamento viene limitato dalla fre-
quenza di uscita massima dell'inverter.
Impostazione: 0.00 Hz ... 999.99 Hz
Accelerazione 420, Decelerazione 421 – Le rampe definiscono la velocità di modifica della fre-
quenza di uscita in caso di una variazione del valore nominale dopo un comando di avvio, di
arresto o di frenata.
Impostazione: 0,00 Hz/s ... 9999.99 Hz/s
Modalità operativa ingresso multifunzione 452 – La preimpostazione del valore nominale sull'in-
gresso MFI1 è impostabile nella modalità operativa in base alla sorgente di segnale collegata.
1 - Segnale di tensione, 0 V ... 10 V (impostazione di fabbrica)
2 - Segnale di corrente, 0 mA ... 20 mA
Impostazione:
3 - Digitale, 0 V ... 24 V, ingresso digitale
Frequenza fissa 1 480, Frequenza fissa 2 481 – La commutazione tra le frequenze fisse avviene
tramite la commutazione delle frequenze fisse dell'ingresso multifunzione MFI1.
(modalità operativa
Ingresso multifunzione 452 impostata su 3). Tramite la commutazione dei
record di dati S4IND, S5IND, la selezione della frequenza fissa è possibile in uno dei quattro re-
cord di dati. Fino a 8 frequenze fisse possono essere parametrizzate e selezionate tramite il co-
mando degli ingressi digitali.
Impostazione: - 999,99 Hz ... 999.99 Hz
Modalità operativa uscita digitale 1 530, Uscita digitale 3 532 – I parametri 530 e 532 consentono di
assegnare all'uscita digitale S1OUT e all'uscita relè S3OUT le seguenti funzioni di comando e di monitoraggio.
0 - Off
2 - Messaggio di operatività, messaggio azionamento gira/non gira
3 - Messaggio di errore
11 - Warning
41 - Comando del freno elettromeccanico
Impostazione:
1xx - Modalità operativa invertita (LOW attivo)
Modalità operativa funzionamento analogico MFO1 553 – L'uscita MFO1 fornisce un segnale a
modulazione di ampiezza degli impulsi (0 V ... 10 V) proporzionale al valore di una grandezza di
funzionamento dell'inverter.
7 -
Frequenza reale, 0 Hz ...
Frequenza max. 418
20 - Corrente attiva, 0 A ... I
FIN
30 -
Potenza attiva P
wirk
, 0 kW ... Potenza nominale 376
50 - Corrente efficace, 0 A ... I
FIN
Impostazione:
52 - Tensione macchina, 0 V ... 1000 V
