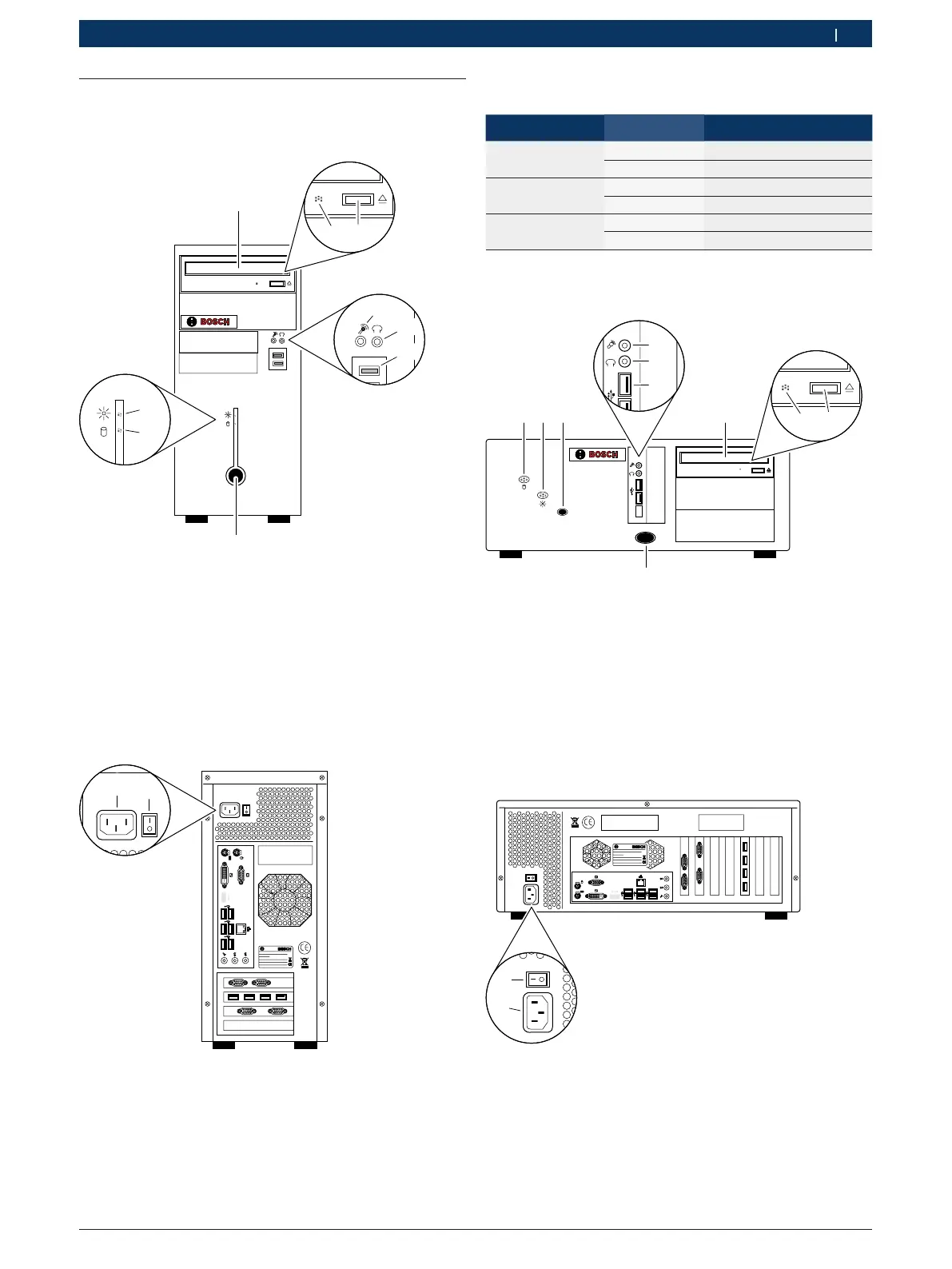

3.6 操作元件
3.6.1 主机
459935-01_Ht
1
2
3
4
5
6
7
8
9
插图1: 正视图
1 DVD驱动器
2 DVD驱动器LED
3 弹出按钮
4 麦克风接口
5 耳机接口
6 USB接口(USB2.0)
7 LED开/关
8 硬盘存取LED
9 待机按钮
459935-02_Ht
1
2
插图2: 背视图
1 电源接口
2 开启/关闭开关
LED 指示灯状态
LED 显示 状态
开/关 关闭 计算机未准备就绪
亮绿光 计算机准备就绪
硬盘存取 关闭 硬盘未激活
绿色闪烁 读取或保存数据
DVD驱动器 关闭 DVD驱动器未激活
绿色闪烁 读取或刻录数据
3.6.2 桌面
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
插图3: 正视图
1 硬盘存取LED
2 LED开/关
3 复位按钮
4 麦克风接口
5 耳机接口
6 USB(USB2.0)
7 DVD驱动器
8 DVD驱动器LED
9 弹出按钮
10待机按钮
459935-04_Ht
1
2
插图4: 背视图
1 开启/关闭开关
2 电源接口
