134 | 1 687 023 652 – 658zh

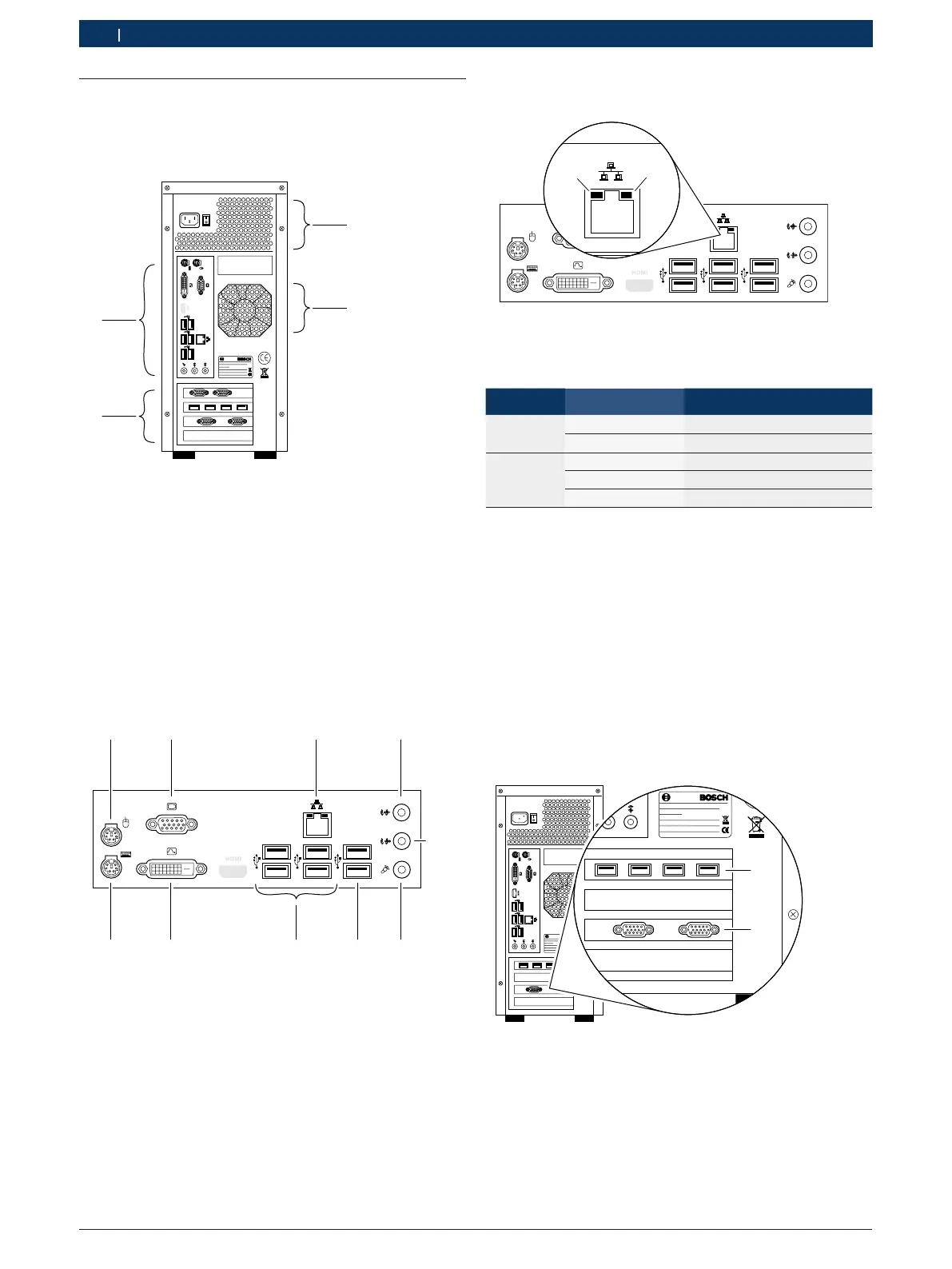

3.7 接口
3.7.1 分区
计算机的背面分为四个区域。
459935-13_Ht
1
2
3
4
插图5: 接口
1 电源装置
2 风扇
3 主板
4 接口卡
i 每种型号的计算机主板的接口排列相同（参见第3.7.2
章节）。接口卡区域的接口由计算机型号决定（参
见第3.7.3章节）。
3.7.2 主板
1
459935-05_Ht
2
3
4
5
6
7
89
10
插图6: 主板接口
1 鼠标(PS/2)
2 显示器(VGA)
3 LAN(RJ45)
4 音频（输入）
5 音频（输出）
6 吸声筒
7 USB(USB3.0)
8 USB(USB2.0)
9 显示器(DVI)
10键盘(PS/2)
网络 (LAN) LED 状态
1
459935-06_Ht
2
插图7: 网络(LAN)LED状态
1 网络访问LED
2 网络传输速率LED
LED 显示 状态
网络访问 关闭 无连接
绿色闪烁 传输数据
网络传
输速率
关闭
传输速率10Mb/s
亮绿光 传输速率100Mb/s
亮橙色光 传输速率1000Mb/s
3.7.3 接口卡
i 计算机上运行的外围设备必须支持至少USB2.0。计
算机配有两个USB3.0的USB接口。在这两个USB接
口上，只能运行支持USB3.0的外围设备。如果使用
CAN、SVTW或VPM844ISO模块，请在安装计算机前在手
推车或试验台上安装这些。更多信息，请参见装配说明书
"1687001949"(1689978556)。
! SVTW模快的25针接口上只能运行带有防火外壳的设备。
1 687 023 652 / 1 687 023 653
459935-07_Ht
1
2
插图8: 接口1687023652/1687023653
1 USB(USB2.0)
2 串行接口COM1/COM2
