1 689 989 158 2012-10-12| Robert Bosch GmbH
1 687 023 652 – 658 | 43 | 43
it

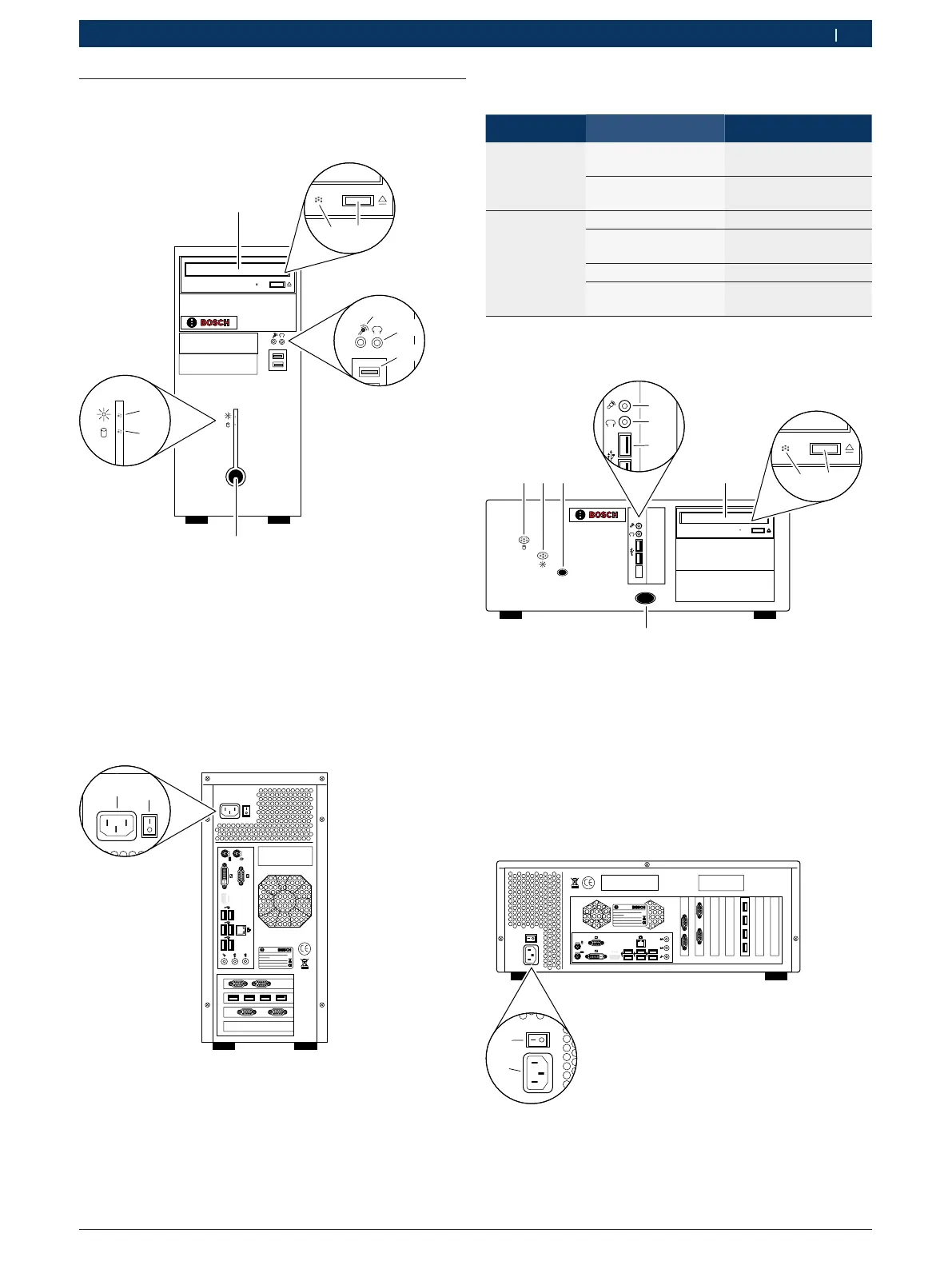

3.6 Elementi di comando
3.6.1 Tower
459935-01_Ht
1
2
3
4
5
6
7
8
9
Fig. 1: Vista anteriore
1 Lettore DVD
2 Lettore DVD LED
3 Tasto di espulsione
4 Collegamento del microfono
5 Collegamento delle cuffie
6 Presa USB (USB 2.0)
7 LED ON/OFF
8 LED accesso al disco fisso
9 Tasto standby
459935-02_Ht
1
2
Fig. 2: Vista posteriore
1 Collegamento alla rete elettrica
2 Interruttore ON/OFF
Stato dei LED
LED Stato Valutazione
ON/OFF OFF PC non pronto
al funzionamento
Luce verde PC pronto
al funzionamento
Accesso al
disco fisso
OFF Disco fisso non attivo
Luce lampeggiante
verde
I dati vengono letti
o memorizzati
Lettore DVD OFF Lettore DVD non attivo
Luce lampeggiante
verde
I dati vengono letti
o masterizzati
3.6.2 Desktop
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Vista anteriore
1 LED accesso al disco fisso
2 LED ON/OFF
3 Tasto reset
4 Collegamento del microfono
5 Collegamento delle cuffie
6 USB (USB 2.0)
7 Lettore DVD
8 Lettore DVD LED
9 Tasto di espulsione
10 Tasto standby
459935-04_Ht
1
2
Fig. 4: Vista posteriore
1 Interruttore ON/OFF
2 Collegamento alla rete elettrica
