3.7 Collegamenti
3.7.1 Ripartizione
Il lato posteriore del PC è suddiviso in quattro settori.
459935-13_Ht
1
2
3
4

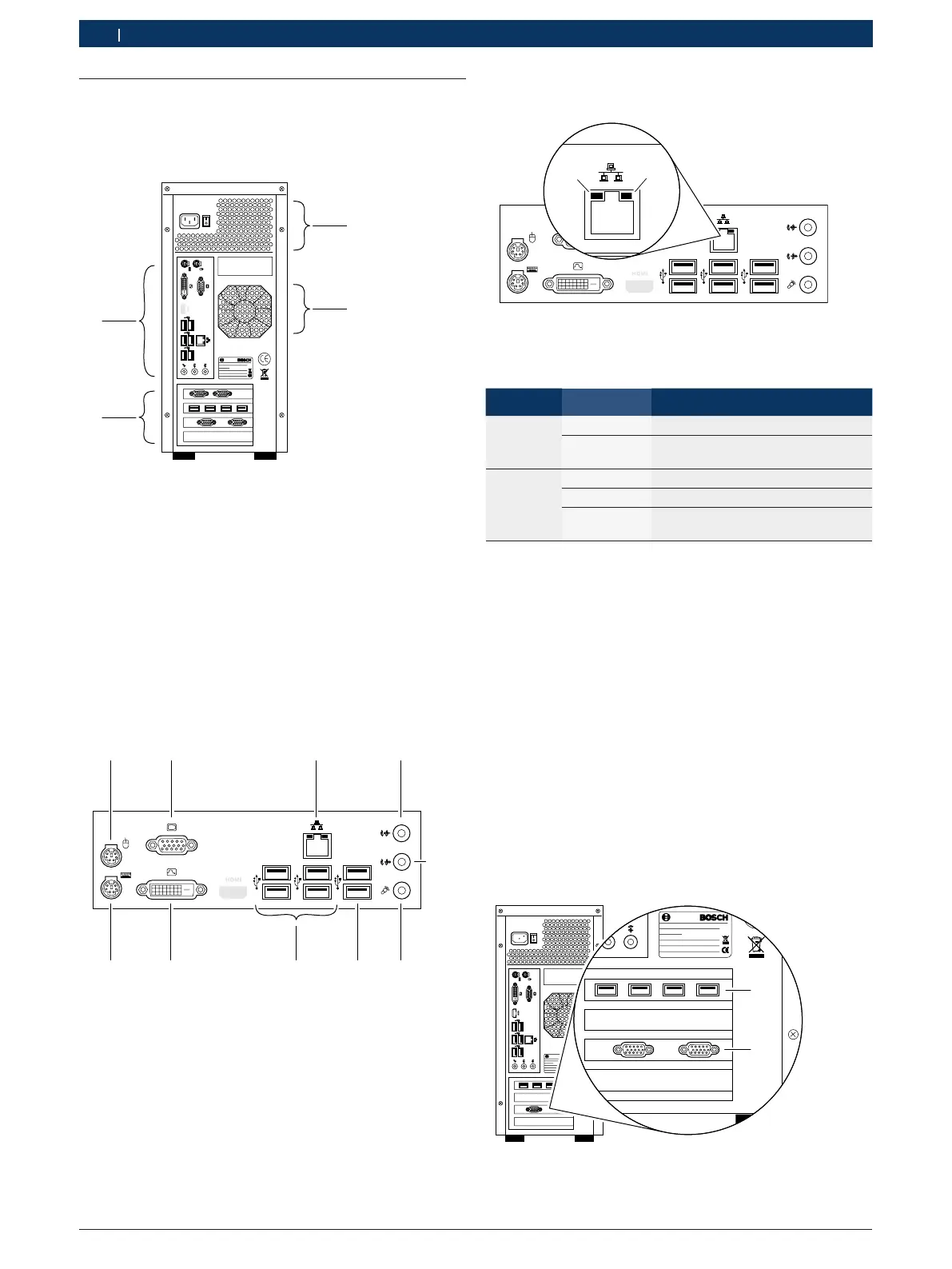

Fig. 5: Collegamenti
1 Alimentatore
2 Ventilatore
3 Mainboard
4 Schede interfaccia
i I collegamenti della mainboard sono uguali in ogni
tipo di PC (vedere cap. 3.7.2). I collegamenti in cor-
rispondenza delle schede interfaccia dipendono dal
tipo di PC (vedere cap. 3.7.3).
3.7.2 Mainboard
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Collegamenti della mainboard
1 Mouse (PS/2)
2 Monitor (VGA)
3 LAN (RJ45)
4 Audio (ingresso)
5 Audio (uscita)
6 Microfono
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Monitor (DVI)
10 Tastiera (PS/2)
Stato LED rete (LAN)
1
459935-06_Ht
2
Fig. 7: Stato LED rete (LAN)
1 LED accesso alla rete
2 LED velocità di trasferimento rete
LED Stato Valutazione
Accesso al-
la rete
OFF Nessun collegamento
Luce lampeg-
giante verde
I dati vengono trasmessi
Velocità
di trasferi-
mento rete
OFF
Velocità di trasferimento 10 Mb/s
Luce verde Velocità di trasferimento 100 Mb/s
Luce
arancione
Velocità di trasferimento 1000 Mb/s
3.7.3 Schede interfaccia
i Le periferiche che andranno utilizzate sul PC devo-
no supportare almeno l'USB 2.0. Il PC è dotato di
due interfacce USB 3.0. Con queste interfacce USB
è possibile utilizzare solo periferiche che suppor-
tano l'USB 3.0. Se si utilizzano moduli CAN, SVTW
o VPM 844 ISO, montarli sul carrello o sul banco
di prova prima del montaggio del PC. Per ulteriori
informazioni, vedere le istruzioni per l'assemblaggio
"1 687 001 949" (1 689 978 556).
! Con i moduli SVTW è possibile mettere in funzione
solo dispositivi dotati di corpo con protezione antin-
cendio sul collegamento a 25 poli.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Collegamenti 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 COM 1 / COM 2 seriale
