1 689 989 158 2012-10-12| Robert Bosch GmbH
1 687 023 652 – 658 | 45 | 45
it
1 687 023 654
1
2
3

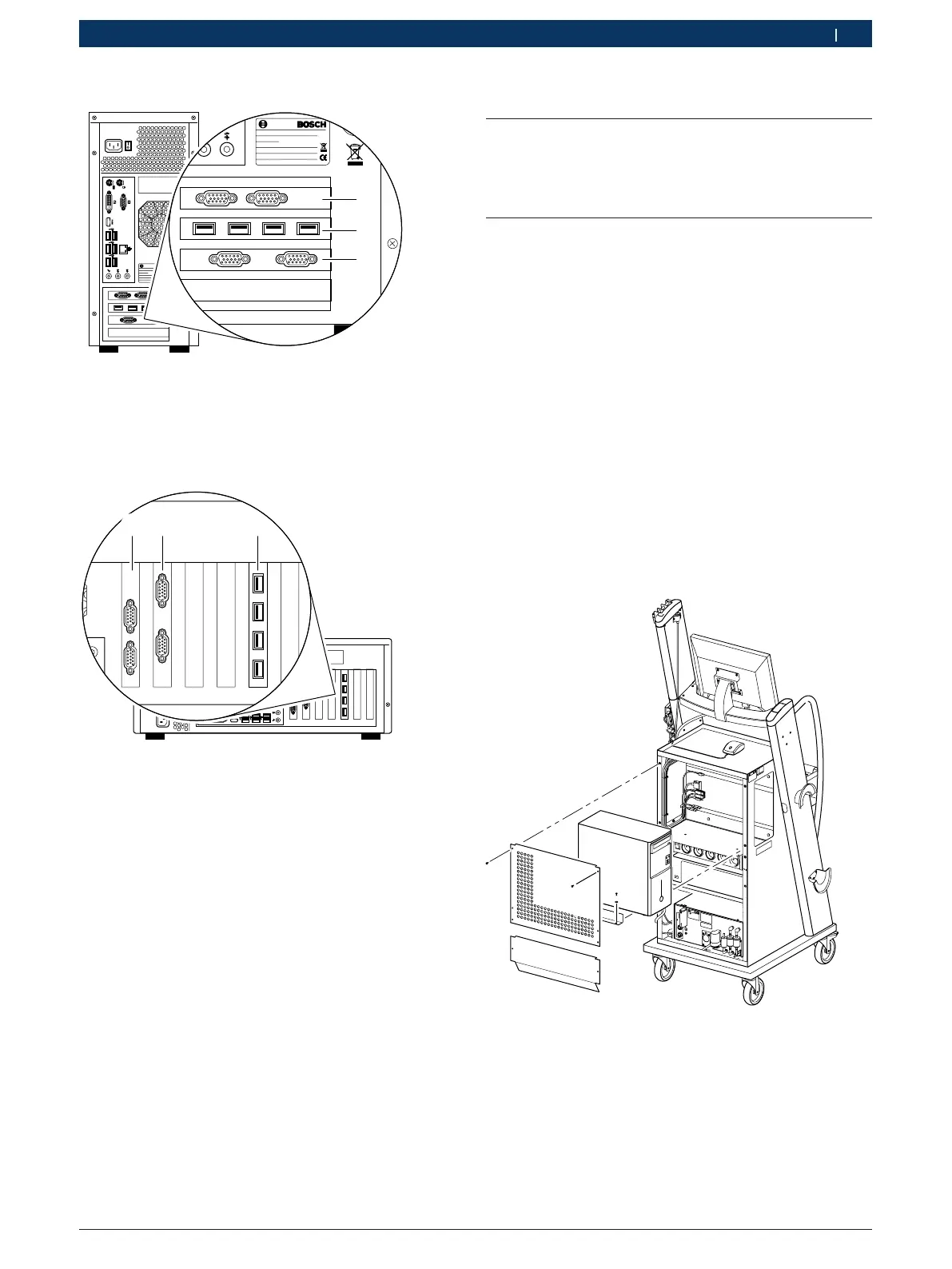

Fig. 9: Collegamenti1 687 023 654
1 COM 1 / COM 3 seriale
2 USB (USB 2.0)
3 COM 2 / COM 4 seriale
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Collegamenti1 687 023 655
1 COM 1 / COM 3 seriale
2 COM 2 / COM 4 seriale
3 USB (USB 2.0)
4. Prima messa in funzione
4.1 Disimballaggio
1. Disimballare il PC.
2. Controllare la fornitura.
3. Smaltire correttamente i materiali dell'imballaggio.
4.2 Posizionamento e collegamento
i Il PC è già montato e collegato nella maggior parte
dei prodotti Robert Robert GmbH. Se durante la
prima messa in funzione è necessario montare un PC
o se un PC presente va sostituito con uno di ricam-
bio, procedere come descritto di seguito. Altrimenti
è possibile saltare questo capitolo.
1. Staccare il PC dalla tensione.
2. Smontare le coperture.
3. Staccare i cavi di collegamento dal vecchio PC.
4. Smontare il vecchio PC.
5. Montare il nuovo PC.
6. Collegare i cavi di collegamento al nuovo PC.
7. Montare le coperture.
4.2.1 Tower
459935-10_H
t
Fig. 11: Posizione di montaggio della tower sul carrello
