3.6 Reglage

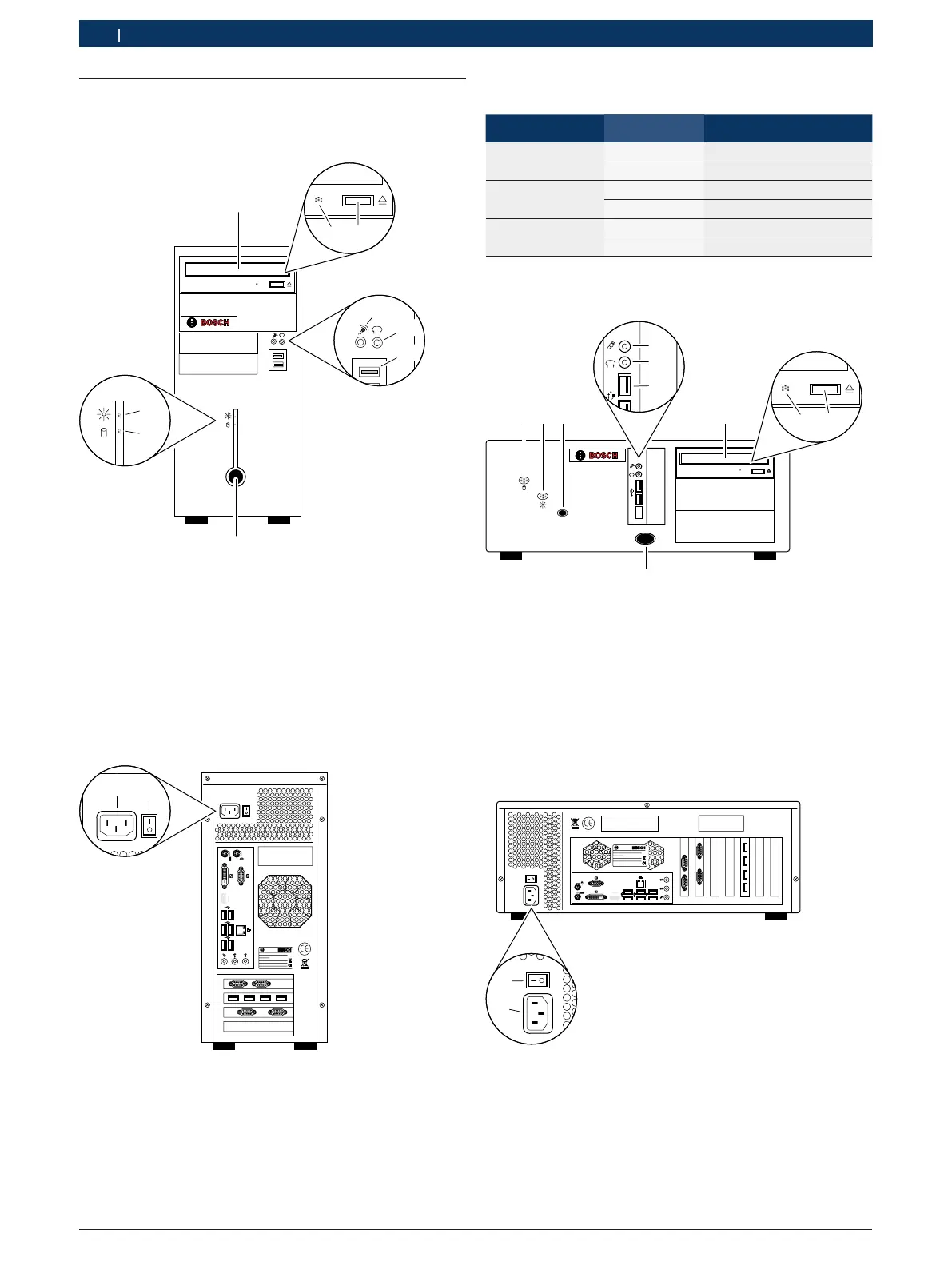

3.6.1 Stående datorchassi
459935-01_Ht
1
2
3
4
5
6
7
8
9
Fig. 1: Framsida
1 DVD-enhet
2 Lysdiod DVD-enhet
3 Eject-knapp
4 Mikrofonanslutning
5 Hörlursanslutning
6 USB-anslutning (USB 2.0)
7 Lysdiod Till/Från
8 Lysdiod åtkomst till hårddisk
9 Standby-knapp
459935-02_Ht
1
2
Fig. 2: Baksida
1 Nätanslutning
2 Strömställare Till/Från
Lysdiodstatus
Lysdiod Indikering Status
På/Av av PC ej driftklar
Lyser grönt PC driftklar
Hårddiskåtkomst av Hårddisk ej aktiv
Blinkar grönt Data läses in eller sparas
DVD-enhet av DVD-enhet ej aktiv
Blinkar grönt Data läses in eller bränns
3.6.2 Liggande datorchassi
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Framsida
1 Lysdiod åtkomst till hårddisk
2 Lysdiod Till/Från
3 Reset-knapp
4 Mikrofonanslutning
5 Hörlursanslutning
6 USB (USB 2.0)
7 DVD-enhet
8 Lysdiod DVD-enhet
9 Eject-knapp
10 Standby-knapp
459935-04_Ht
1
2
Fig. 4: Baksida
1 Strömställare Till/Från
2 Nätanslutning
