3.7 Anslutningar
3.7.1 Indelning
Baksidan av PC:n är indelad i fyra delar.
459935-13_Ht
1
2
3
4

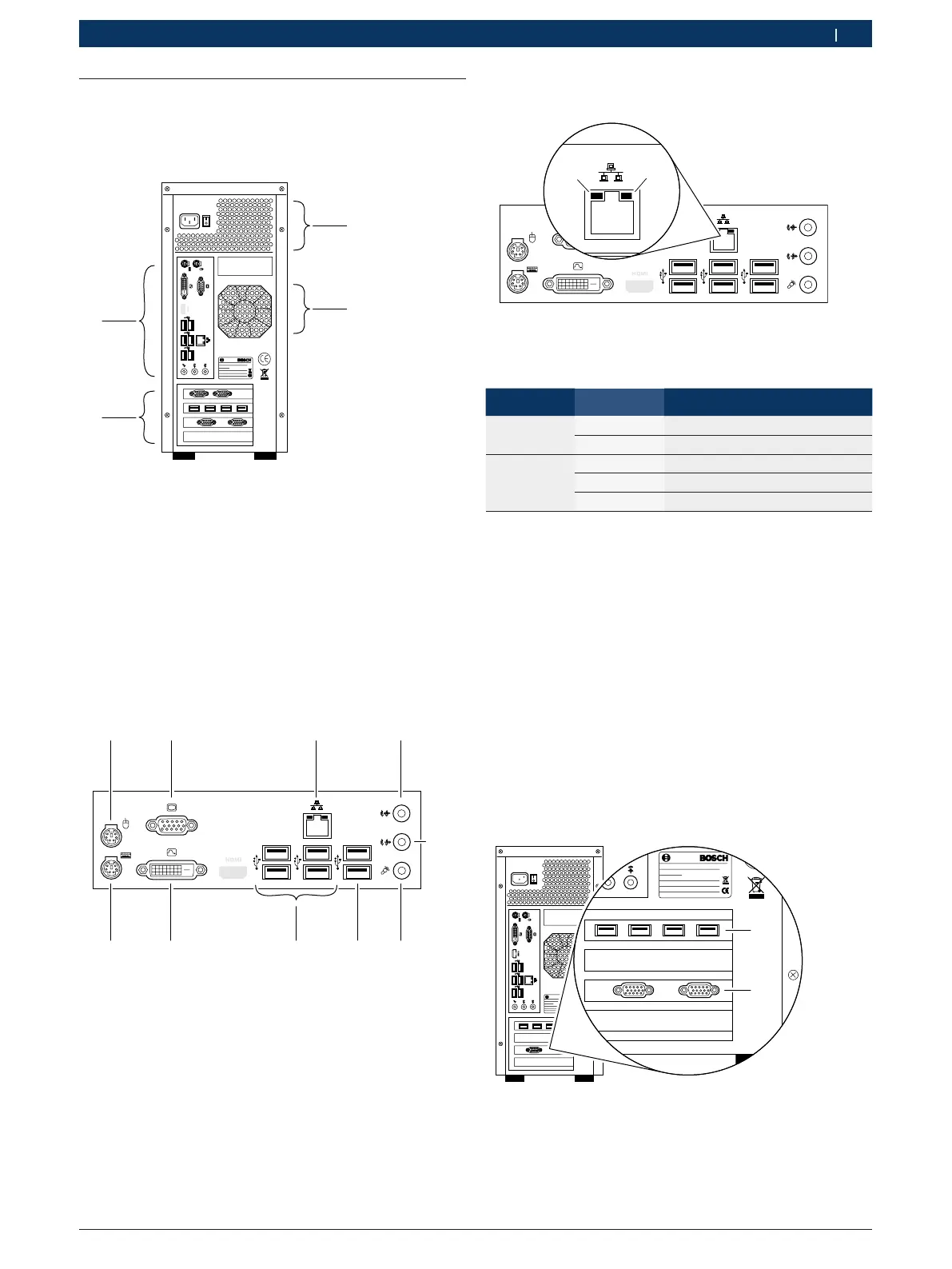

Fig. 5: Anslutningar
1 Nätaggregat
2 Fläkt
3 Moderkort
4 Kortplatser
i Anslutningarna till moderkortet ser likadana ut
oavsett typ av PC (se kap. 3.7.2). Anslutningarna vid
kortplatserna beror på typen av PC (se kap. 3.7.3).
3.7.2 Moderkort
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Anslutningar moderkort
1 Mus (PS/2)
2 Bildskärm (VGA)
3 LAN (RJ45)
4 Audio (ingång)
5 Audio (utgång)
6 Mikrofon
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Bildskärm (DVI)
10 Tangentbord (PS/2)
Lysdiodstatus nätverk (LAN)
1
459935-06_Ht
2
Fig. 7: Lysdiodstatus nätverk (LAN)
1 Lysdiod nätverksåtkomst
2 Lysdiod nätverkets överföringshastighet
Lysdiod Indikering Status
Nätverksåt-
komst
av Ingen förbindelse
Blinkar grönt Data överförs
Nätverkets
överförings-
hastighet
av
Överföringshastighet 10 Mb/s
Lyser grönt Överföringshastighet 100 Mb/s
Lyser orange Överföringshastighet 1000 Mb/s
3.7.3 Kortplatser
i Periferienheter som används med PC:n måste minst
ha stöd för USB 2.0. PC:n har två USB-anslutningar
USB 3.0; på dessa USB-gränssnitt går det endast att
använda periferienheter som har stöd för USB 3.0.
Om du använder CAN-, SVTW- eller VPM 844 ISO-mo-
duler, ska du montera dessa på vagnen eller bänken
innan PC:n monteras. För mer information se monte-
ringsanvisning "1 687 001 949" (1 689 978 556).
! På SVTW-moduler får endast enheter med brand-
skyddshus användas via den 25-poliga anslutningen.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Anslutningar 1 687 023 652/1 687 023 653
1 USB (USB 2.0)
2 Serie-COM 1 / COM 2
