1 689 989 158 2012-10-12| Robert Bosch GmbH
54 | 1 687 023 652 – 658sv
1 687 023 654
1
2
3

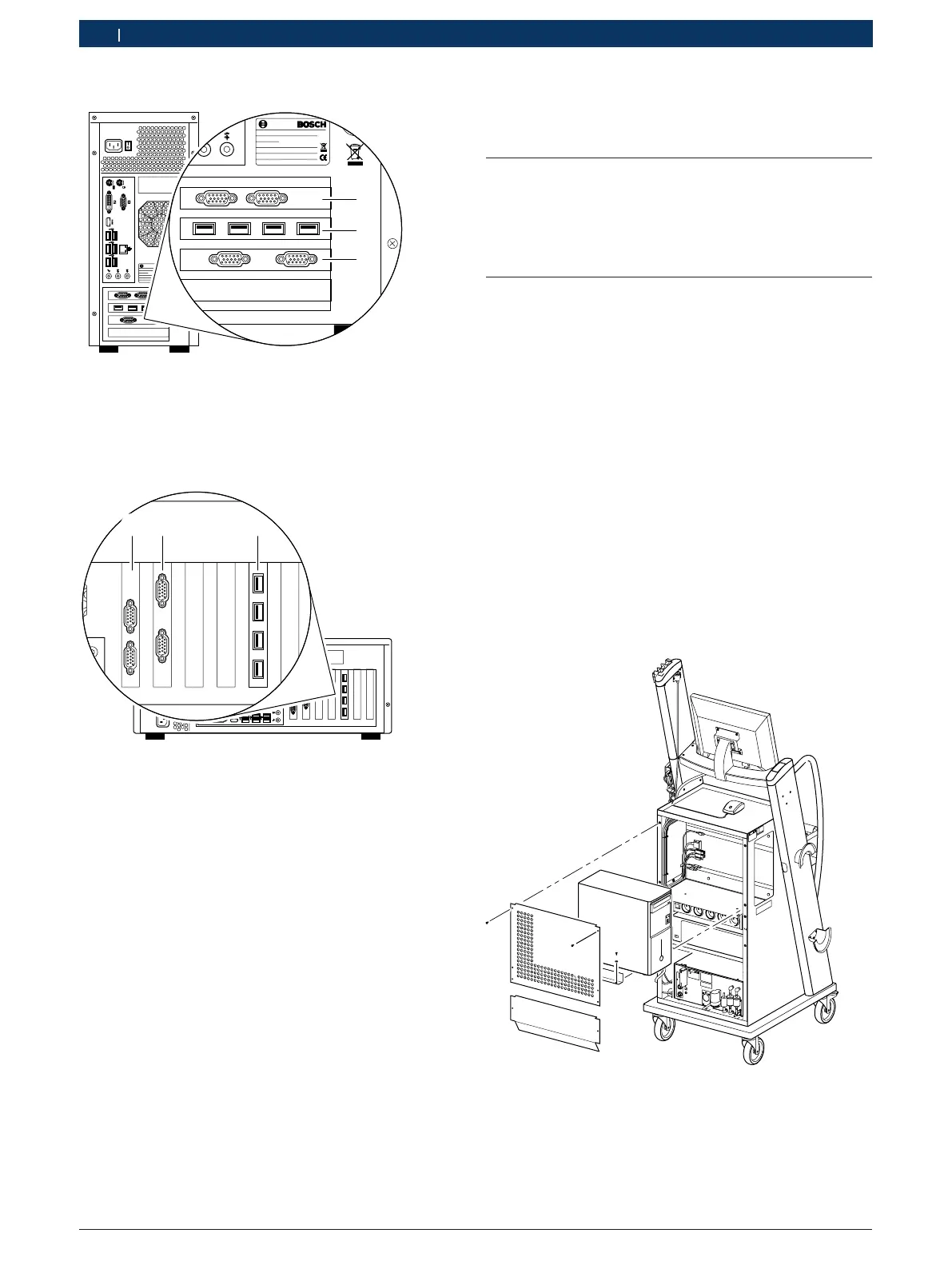

Fig. 9: Anslutningar 1 687 023 654
1 Serie-COM 1 / COM 3
2 USB (USB 2.0)
3 Serie-COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Anslutningar 1 687 023 655
1 Serie-COM 1 / COM 3
2 Serie-COM 2 / COM 4
3 USB (USB 2.0)
4. Första användningstillfäl-
let
4.1 Uppackning
1. Packa upp PC:n.
2. Kontrollera att allt finns med som ska ingå i leveran-
sen.
3. Ta hand om förpackningsmaterial på rätt sätt.
4.2 Placering och anslutning
i PC:n är redan monterad och ansluten i de flesta
produkter från Robert Bosch GmbH. Om du måste
montera PC:n inför första användningstillfället el-
ler byta en befintlig PC mot en reservdels-PC, följ
beskrivningen här. Om inte, kan du hoppa över detta
kapitel.
1. Lossa spänningsförsöjningen till PC:n.
2. Montera av kåporna.
3. Lossa anslutningskablarna från den gamla PC:n.
4. Demontera den gamla PC:n.
5. Montera den nya PC:n.
6. Anslut anslutningskablarna till den nya PC:n.
7. Montera kåporna.
4.2.1 Stående datorchassi
459935-10_H
t
Fig. 11: Monteringsposition för stående chassi på vagnen
