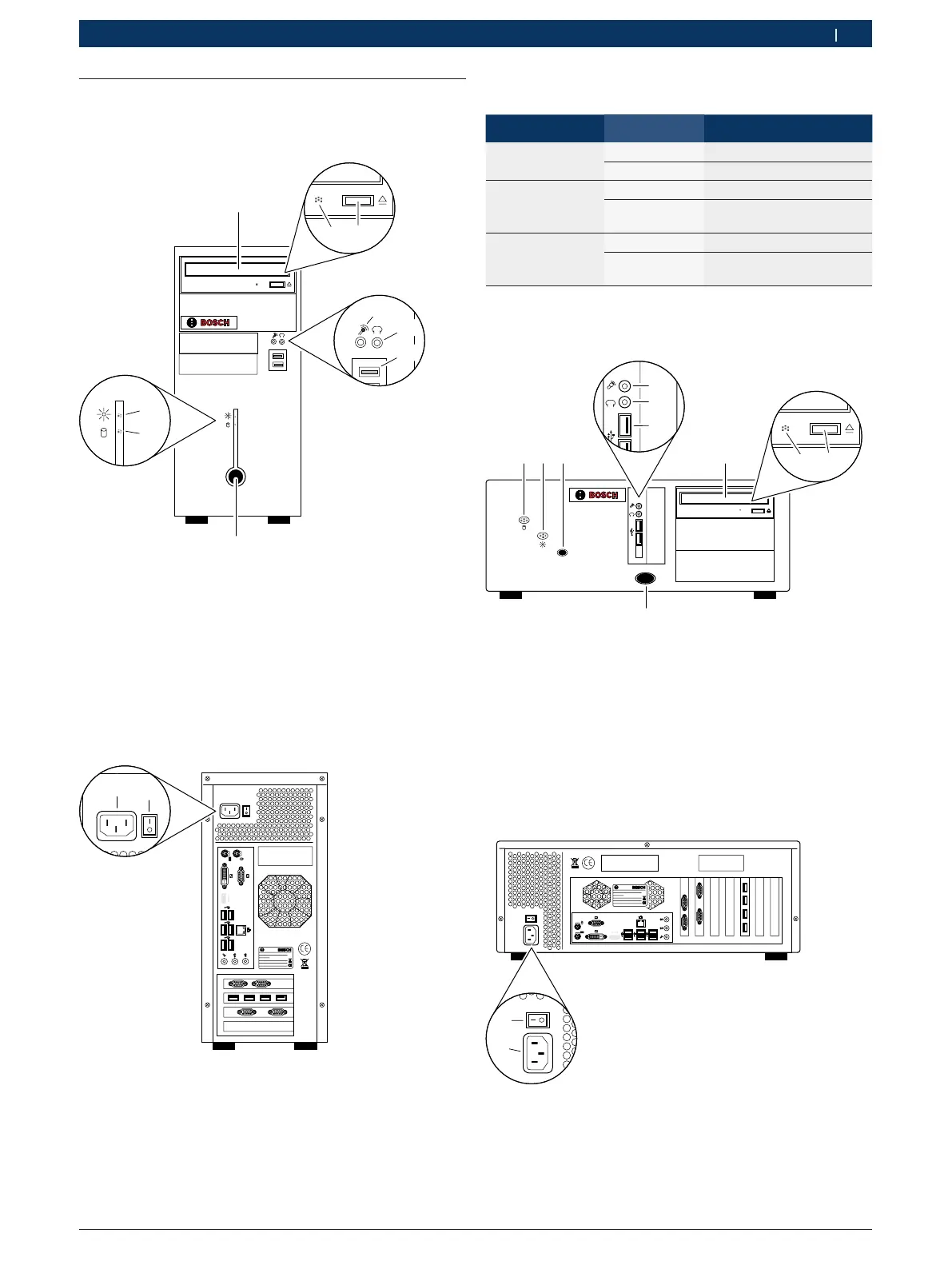

3.6 Bedienelemente
3.6.1 Tower
459935-01_Ht
1
2
3
4
5
6
7
8
9
Fig. 1: Vorderansicht
1 DVD-Laufwerk
2 LED DVD-Laufwerk
3 Auswurftaste
4 Mikrofonanschluss
5 Kopfhöreranschluss
6 USB-Anschluss (USB 2.0)
7 LED Ein/Aus
8 LED Festplattenzugriff
9 Standby-Taste
459935-02_Ht
1
2
Fig. 2: Rückansicht
1 Netzanschluss
2 Ein-/Aus-Schalter
LED-Status
LED Anzeige Status
Ein/Aus aus PC nicht betriebsbereit
leuchtet grün PC betriebsbereit
Festplattenzugriff aus Festplatte nicht aktiv
blinkt grün Daten werden gelesen
oder gespeichert
DVD-Laufwerk aus DVD-Laufwerk nicht aktiv
blinkt grün Daten werden gelesen
oder gebrannt
3.6.2 Desktop
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Vorderansicht
1 LED Festplattenzugriff
2 LED Ein/Aus
3 Reset-Taste
4 Mikrofonanschluss
5 Kopfhöreranschluss
6 USB (USB 2.0)
7 DVD-Laufwerk
8 LED DVD-Laufwerk
9 Auswurftaste
10 Standby-Taste
459935-04_Ht
1
2
Fig. 4: Rückansicht
1 Ein-/Aus-Schalter
2 Netzanschluss
