1 689 989 158 2012-10-12| Robert Bosch GmbH
8 | 1 687 023 652 – 658de

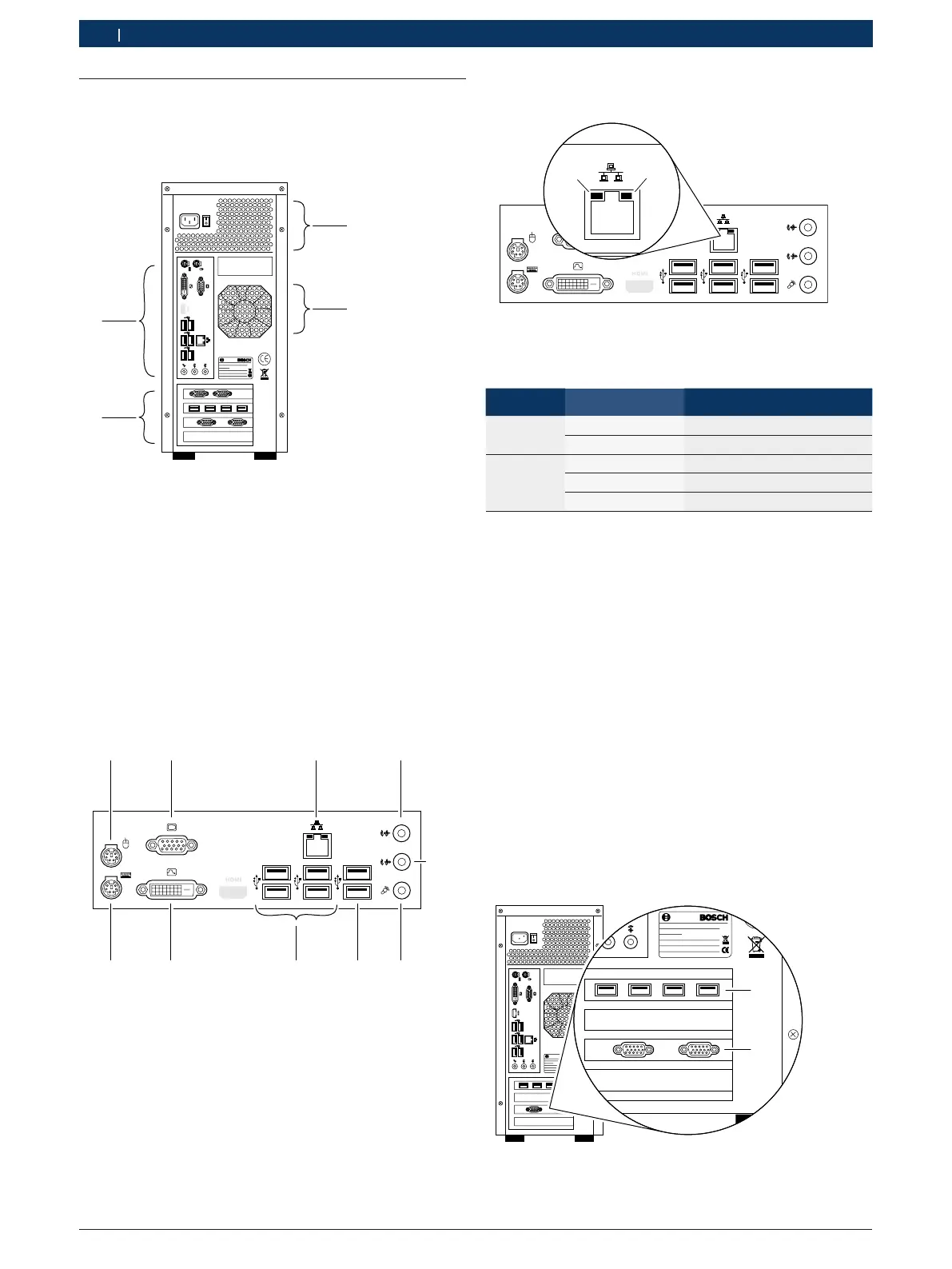

3.7 Anschlüsse
3.7.1 Aufteilung
Die Rückseite des PC ist in vier Bereiche gegliedert.
459935-13_Ht
1
2
3
4
Fig. 5: Anschlüsse
1 Netzteil
2 Lüfter
3 Mainboard
4 Schnittstellenkarten
i Die Anschlüsse des Mainboards sind bei jedem Typ
des PC gleich ausgelegt (siehe Kap. 3.7.2). Die An-
schlüsse im Bereich der Schnittstellenkarten ist vom
Typ des PC abhängig (siehe Kap. 3.7.3).
3.7.2 Mainboard
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Anschlüsse Mainboard
1 Maus (PS/2)
2 Monitor (VGA)
3 LAN (RJ45)
4 Audio (Eingang)
5 Audio (Ausgang)
6 Mikrofon
7 USB (USB 3.0)
8 USB (USB 2.0)
9 Monitor (DVI)
10 Tastatur (PS/2)
LED-Status Netzwerk (LAN)
1
459935-06_Ht
2
Fig. 7: LED-Status Netzwerk (LAN)
1 LED Netzwerkzugriff
2 LED Netzwerk-Übertragungsrate
LED Anzeige Status
Netzwerk-
zugriff
aus keine Verbindung
blinkt grün Daten werden übertragen
Netzwerk-
Übertra-
gungsrate
aus
Übertragungsrate 10 Mb/s
leuchtet grün Übertragungsrate 100 Mb/s
leuchtet orange Übertragungsrate 1000 Mb/s
3.7.3 Schnittstellenkarten
i Peripheriegeräte, die am PC betrieben werden,
müssen mindestens USB 2.0 unterstützen. Der PC ist
mit zwei USB-Schnittstellen USB 3.0 ausgerüstet; an
diesen USB-Schnittstellen können nur Peripheriege-
räte betrieben werden, welche USB 3.0 unterstützen.
Wenn Sie CAN-, SVTW- oder VPM 844 ISO-Module
verwenden, bauen Sie diese vor der Montage des PC
im Fahrwagen oder Prüfstand ein. Weitere Infor-
mationen siehe Montageanleitung "1 687 001 949"
(1 689 978 556).
! An SVTW-Modulen dürfen am 25-poligen Anschluss
ausschließlich Geräte mit Brandschutzgehäuße be-
trieben werden.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Anschlüsse 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0)
2 Seriell COM 1 / COM 2
