1 689 989 158 2012-10-12| Robert Bosch GmbH
1 687 023 652 – 658 | 9 | 9
de
1 687 023 654
1
2
3

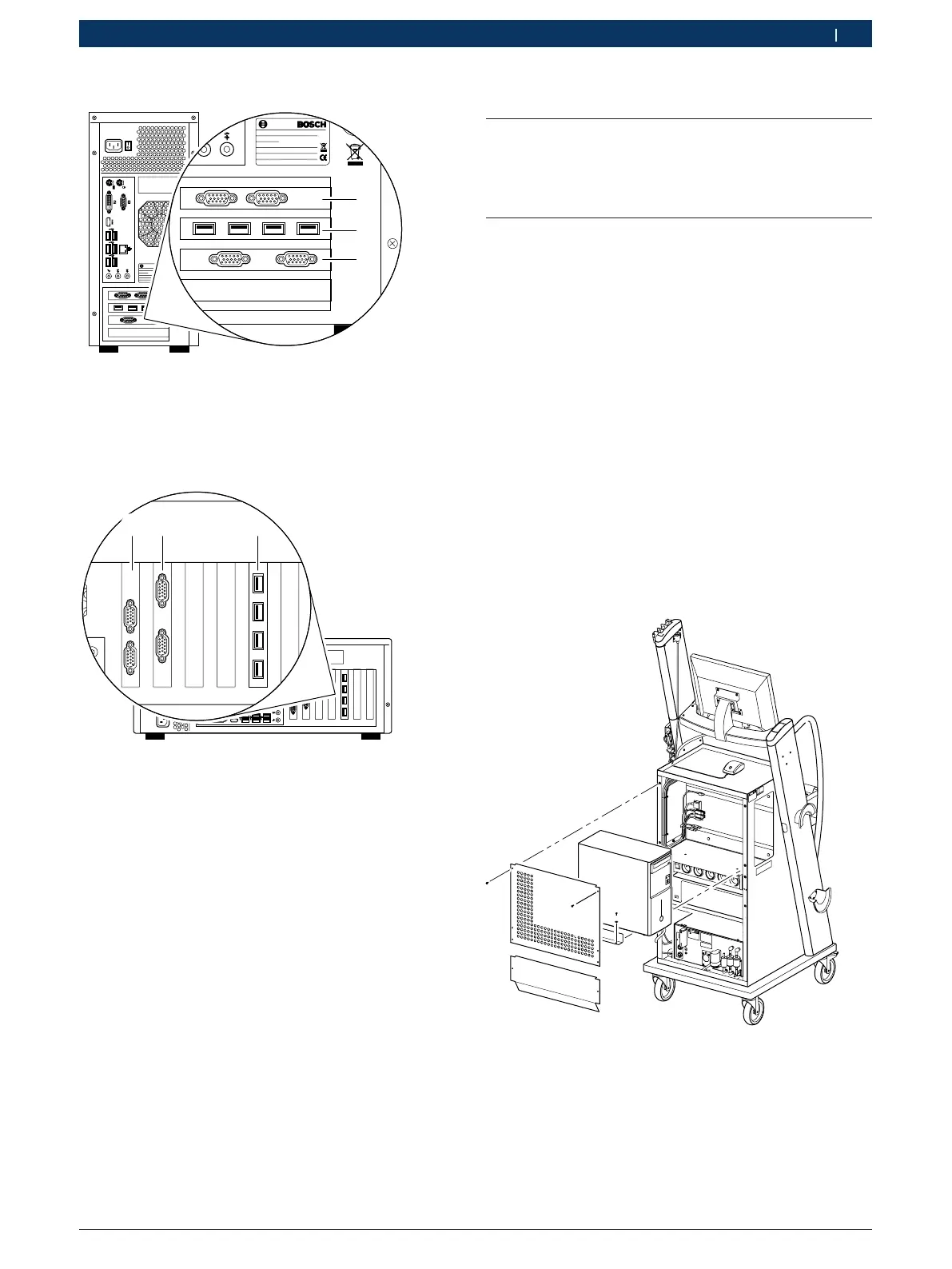

Fig. 9: Anschlüsse 1 687 023 654
1 Seriell COM 1 / COM 3
2 USB (USB 2.0)
3 Seriell COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Anschlüsse 1 687 023 655
1 Seriell COM 1 / COM 3
2 Seriell COM 2 / COM 4
3 USB (USB 2.0)
4. Erstinbetriebnahme
4.1 Auspacken
1. PC auspacken.
2. Lieferumfang prüfen.
3. Verpackungsmaterialien fachgerecht entsorgen.
4.2 Aufstellen und Anschließen
i Der PC wird in den meisten Produkten der Ro-
bert Robert GmbH bereits montiert und angeschlos-
sen. Falls Sie einen PC bei der Erstinbetriebnahme
montieren müssen oder einen vorhandenen PC
durch einen Ersatzteil-PC ersetzen, gehen Sie wie
nachstehend beschrieben vor, ansonsten können Sie
dieses Kapitel überspringen.
1. PC von Spannung trennen.
2. Abdeckungen demontieren.
3. Verbindungsleitungen von altem PC trennen.
4. Alten PC demontieren.
5. Neuen PC montieren.
6. Verbindungsleitungen an neuen PC anschließen.
7. Abdeckungen montieren.
4.2.1 Tower
459935-10_H
t
Fig. 11: Einbaulage Tower im Fahrwagen
