100 | EPS 807 / 815 | Prima messa in funzioneit
4. Prima messa in funzione
! Il montaggio, il collegamento e la messa in funzione
dell’EPS 807 / 815 devono essere eseguiti solo dal
personale specializzato
4.1 Trasporto, installazione
Pericolo! Rischio di lesioni in caso di tra-
sporto non appropriato di EPS807 / 815!
In caso di trasporto non appropriato di
EPS807 / 815 sussiste il rischio di lesioni in
seguito a caduta o rovesciamento.
¶ Indossare scarpe antinfortunistiche.
¶ Utilizzare solo mezzi di trasporto, mezzi di
sollevamento e mezzi di presa del carico
di portata sufficiente.
¶ Prestare attenzione al baricentro (vedi il
simbolo per baricentro).
¶ In caso di trasporto con gru, mezzi di
sollevamento o mezzi di presa del carico,
effettuare il fissaggio in corrispondenza
dei punti di imbracatura previsti.
¶ Non sostare sotto carichi sospesi.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1

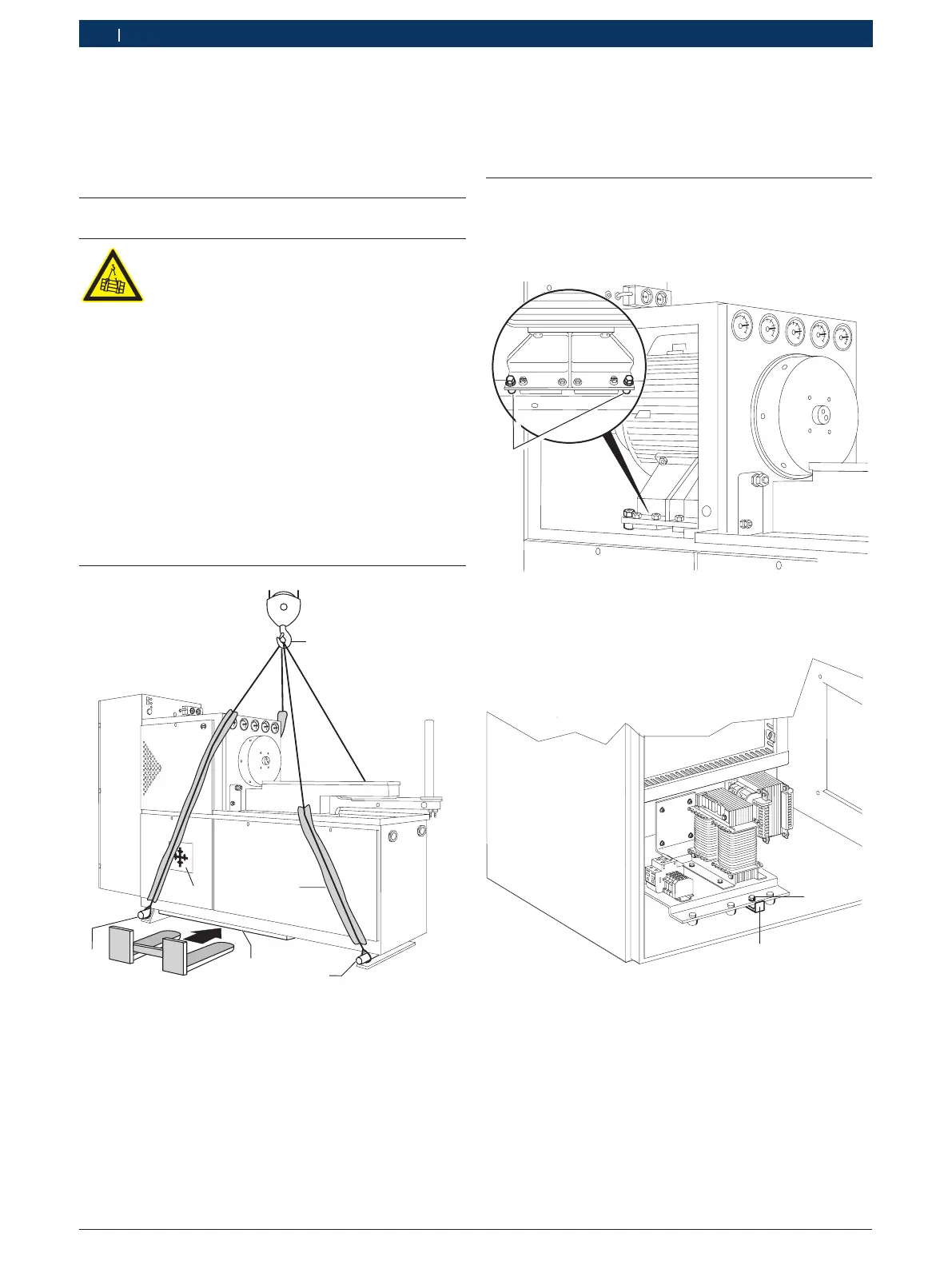

A Mediante gru (mezzo di sollevamento)
A1 Tondo di ferro da 24 mm di diametro
A2 Spessore per protezione vernice sotto le corde
A3 Girare nella posizione di trasporto utile
B Con carrello a forca
B1 Simbolo per centro di gravità
B2 Tavola (1000 x 700 x 25 mm; disporre nella parte inferiore del
banco prova, come superficie di appoggio piana per la forca
Il banco prova per pompe d’iniezione deve essere in-
stallato su suolo piano e resistente, sugli acclusi spes-
sori di feltro, e livellato con la livella. Punto di riferimen-
to è lo spigolo superiore della vasca dell’olio.
4.2 Rimozione dei fermi per il trasporto
1. A tal fine smontare le coperture superiori (a destra
e a sinistra) e rimuovere le 4 viti con i distanziali a
bussola contrassegnati in rosso (1).
1
458735/10
2. Aprire le porte del quadro elettrico e rimuovere la vite
di fissaggio (1) con il fermo per il trasporto rosso.
4 5
458735-23
1
2
