1 689 979 672 2012-06-26| Robert Bosch GmbH
Eerste inbedrijfstelling | EPS 807 / 815 | 145 nl
4.� Netaansluiting
GEVAAR! Gevaar voor elektrische schokken
door spanninggeleidende delen!
Ook bij uitgeschakelde hoofdschakelaar
staan de ingangsklemmen van de hoofd-
schakelaar L1, L2, L3 onder spanning.
Het aanraken van ingangsklemmen van de
hoofdschakelaar L1, L2, L3 heeft elektrische
schokken, hartstilstand en de dood tot ge-
volg.
Alleen elektriciens of geïnstrueerde
personen onder leiding en toezicht van
een elektricien mogen in de schakelkast
werken.
Dek onder spanning staande delen af of
scherm ze af.
458735/21P
1
2
3
4

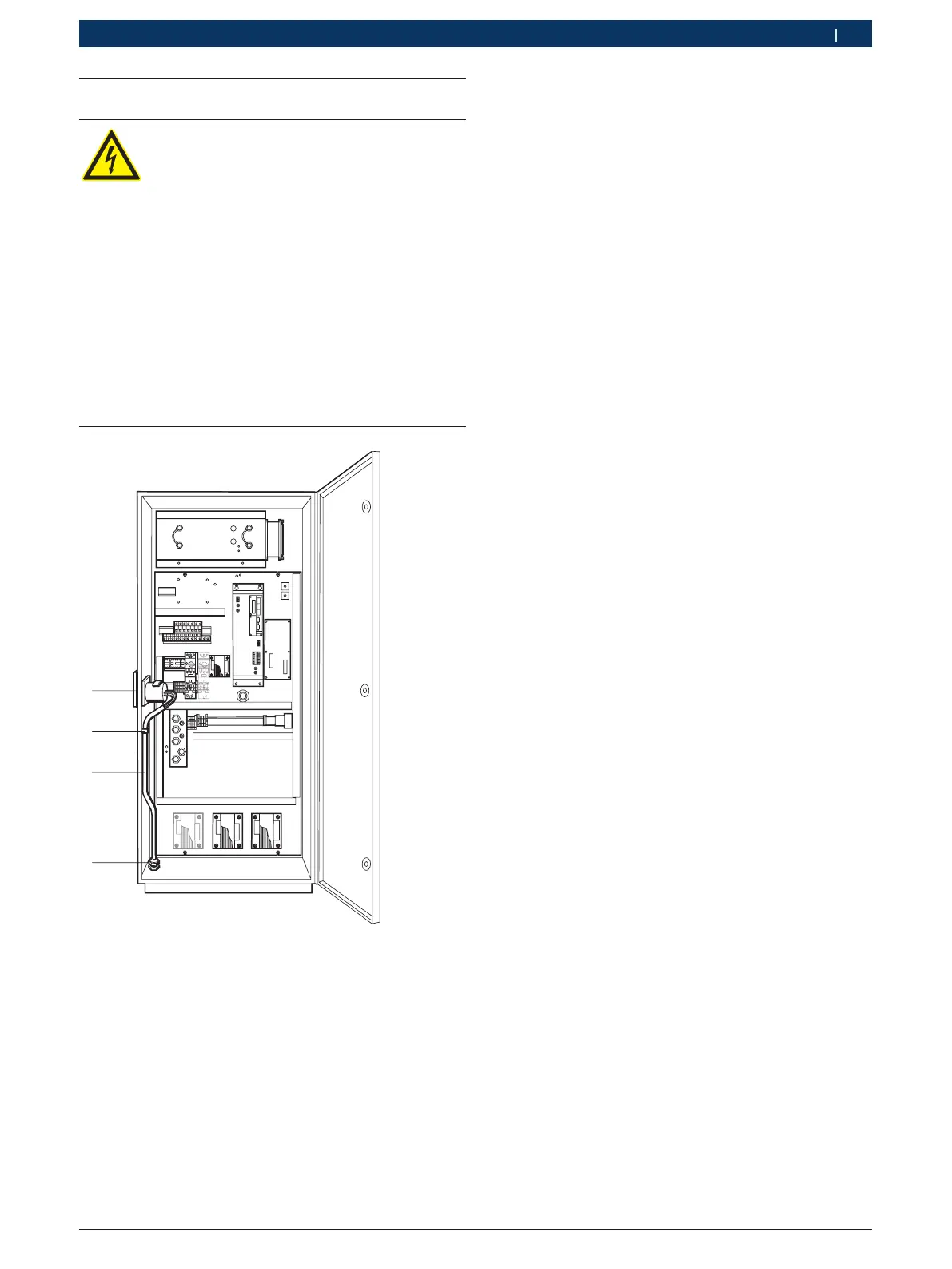

i De netaansluiting vindt plaats volgens het meegele-
verde stroomschakelschema.
De netkabel (3) wordt door de kabeldoorvoer(4) aan
de onderkant van de schakelkast naar de hoofdschake-
laar (1) geleid en met voorgemonteerde kabelklem(2)
bevestigd.
Er moet vooral op het volgende worden gelet:
In de leveringstoestand is de basistestbank voor in-
spuitpompen altijd op de desbetreffende hoogste span-
ning ingesteld: Dat wil zeggen:
R basisuitvoering...001 (400 V)
$ geen instelling noodzakelijk.
R uitvoering...002
(200 V / 220 V / 230 V / 240 V) op 240 V
$ instelling noodzakelijk
R uitvoering...003
(440 V / 460 V / 480 V / 500 V) op 500 V
$ instelling noodzakelijk
Instelling op de desbetreffende lokale spanning volgens
het meegeleverde stroomschakelschema uitvoeren.
De testbank mag alleen een geaard, symmetrisch draai-
stroomnet met de ingestelde lokale spanning ±10 % en
een netfrequentie van 50/60 Hz worden aangesloten.
Hierbij moet de leiding voor de aansluiting van de veilig-
heidsgeleider met een leidingdoorsnede van minstens
10 mm² worden uitgevoerd.
i Bij gebruik met het meetsysteem MGT en een netfre-
quentie van 60 Hz moet de brug op de klemrail in de
schakelkast van 161 162 naar 162 163 worden geïn-
stalleerd (zie stroomschakelschema blad 5).
